Построение оптических сетей абонентского доступа Raisecom на основе технологии CWDM

Технология грубого спектрального мультиплексирования (CWDM - Coarse Wavelength Division Multiplexing) позволяет передавать одновременно несколько независимых друг от друга длин волн («каналов») по оптическому волокну.

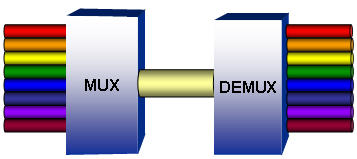

Мультиплексоры демультиплексоры (MUXDEMUX) по длине волны являются пассивными фильтрами и не требуют электропитания. По каждому из каналов передается информационный поток к клиенту или от него.
Согласно спецификациям ITU-T CWDM использует длины волн в диапазоне от 1260 нм до 1625 нм (диапазоны «O», «E», «S», «C», «L»). То есть шаг между каналами (длинами волн) составляет 20 нм. Это делает оборудование CWDM значительно дешевле систем на базе DWDM (Dense Wavelength Division Multiplexing - плотного мультиплексирования с разделением по длине волны).

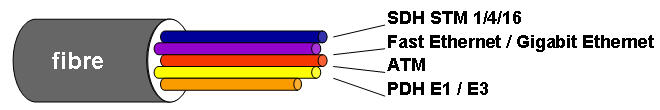

Технология CWDM является протоколонезависимой (protocol transparent). Оконечные устройства лишь конвертирует клиентский сигнал в одну из специфицированных длин волн. По каждому каналу может передаваться пакетный трафик сетей Ethernet / Fast Ethernet / Gigabit Ethernet или TDM-трафик сетей PDH и SDH вплоть до STM-16 (2,5 Гбит/сек), трафик ATM или сигнал CATV.

Огромными преимуществами CWDM являются:

• простота оборудования,
• высокие скорости,
• независимость от клиентских протоколов,
• большие расстояния передачи,
• экономия оптоволокна,
• пассивные промежуточные MUXDEMUX в «дереве», не требующие электропитания.

Область применения технологии CWDM - оптические сети городского и регионального масштаба. (При более серьезных требованиях к пропускной способности и дальности передачи применяется технология DWDM.)

Перечисленные выше преимущества дают большие возможности для использования оборудования CWDM на городских сетях абонентского доступа.  Оператор связи может подключать по одному/двум волокнам по топологии «точка - много точек» (CWDM PON) несколько зданий одновременно. При этом пользователи обеспечиваются как услугами TDM-телефонии, так и доступом в Интернет по каналам Fast Ethernet / Gigabit Ethernet.


Такой метод особенно эффективен при подключении удаленных районов и пригородов по арендуемым у другого оператора «темным волокнам».

Оборудование Raisecom позволяет передавать до 4 каналов по одному или до 8 каналов по двум оптическим волокнам одновременно.

При этом возможны топологии:

• «точка-точка»
• «цепь»
• «точка - много точек»
• «кольцо»

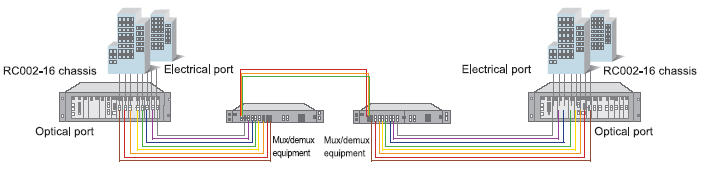

топология «точка-точка»

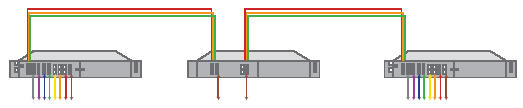

топология «цепь»

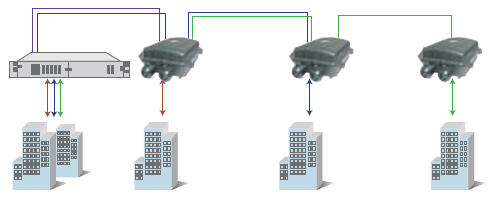

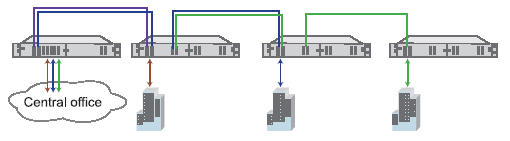

топология «точка - много точек»

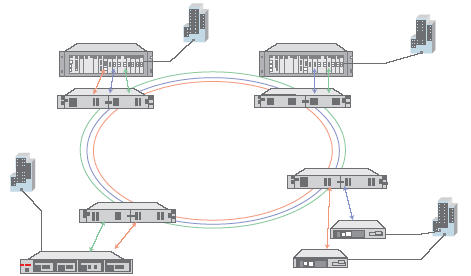

топология «кольцо»
