Настройка широкополосного подключения на GPON ONT

В данной статье рассмотрена настройка широкополосного подключения на ONT для GPON оборудования Raisecom.

В предыдущих статьях уже приведены основные особенности технологии GPON. Сегодня мы разберем конкретный пример конфигурации ONT с помощью нового сервисного профиля. Благодаря такому принципу настройки администратор может заранее подготовить конфигурацию для различных моделей клиентских устройств, которые планирует использовать в сети, без необходимости настраивать каждое устройство в отдельности. Кроме того, это гибкий инструмент, поскольку для каждой модели ONT можно использовать отдельный профиль.

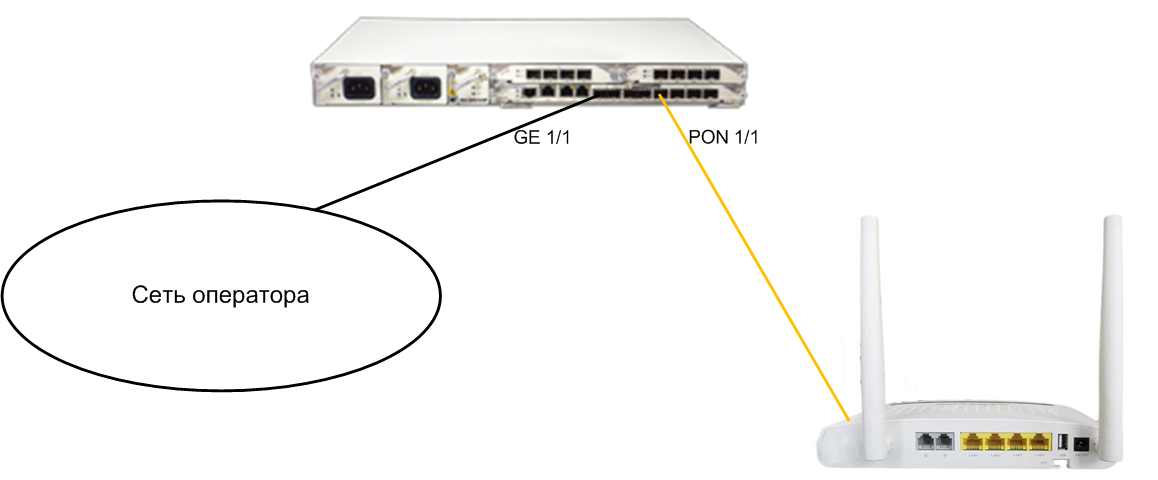

Рассмотрим простейшую топологию GPON сети. Линейный терминал OLT подключен к вышестоящей сети через медный гигабитный порт G1/1. Клиентский терминал ONT ISCOM HT803G-WS2 расположен в оптическом дереве gpon-olt 1/1.

Создадим новый VLAN.

create vlan 10 active

Настроим uplink порт G1/1 в режиме access.

interface gigabitethernet 1/1

switchport access vlan 10

switchport mode access

Настроим PON порт. В данном примере выберем режим регистрации ONT без аутентификации.

interface gpon-olt 1/1

authorization mode none

switchport mode trunk

switchport trunk allowed vlan 10

Перейдем к настройке сервисного профиля.

В данном примере рассматривается ONT с четырьмя Ethernet портами, двумя портами  для подключения телефонии, а также WiFi. Представлена только настройка сервиса широколосного доступа в интернет через Ethernet порты. Отметим, что беспроводная сеть будет работать по-умолчанию без дополнительных настроек, если у ONT корректно настроен WAN.

Создадим профиль 10, назначим число интерфейсов:

gpon-onu-service-profile 10

port-num ethernet 4 pots 2

port-num wlan 2

Iphost – это WAN интерфейс OTN. Настроем его в режиме DHCP для интернет подключения и внешнего управления.

iphost-num 8

iphost 1 mode dhcp

iphost 1 service Internet management

iphost 1 native vlan 10

iphost 1 service mode route nat enable cos 0 portlist 1,2,3,4

commit

После настройки профиля остается только применить его к зарегистрированной ONT.

Interface gpon-onu 1/1/1

service-profile-id 10

В примере выше используются для передачи данных все четыре Ethernet порта. На ONT активирован режим маршрутизатора с функцией NAT. В GPON дереве данные передаются во VLAN10.

На этом настройка завершена. Устройство готово к подключению клиентов для предоставления сервисов.
