Настройка Syslog на коммутаторах S2600 и S3600

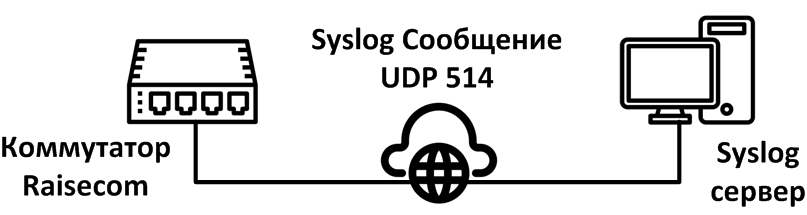

Протокол Syslog на Ethernet-коммутаторах является стандартным механизмом централизованного сбора и передачи системных сообщений. В отличие от локального хранения логов в буфере устройства, Syslog отправляет каждое событие по сети на внешний сервер-коллектор с использованием транспортного протокола UDP, обычно порт 514. Коммутатор генерирует сообщение, содержащее временную метку, уровень важности события, собственный IP-адрес и текстовое описание произошедшего, после чего передает его без установки соединения и без подтверждения доставки.

Основное назначение Syslog на сетевом оборудовании — обеспечение возможности удаленной диагностики отказов и анализа инцидентов постфактум. При выходе из строя канала связи, возникновении петли (broadcast storm) или сбое блока питания записи с коммутаторов позволяют восстановить точную хронологию событий. Кроме того, протокол фиксирует все действия операторов — вход по SSH, изменение конфигурации, неудачные попытки аутентификации, что делает его необходимым инструментом для обеспечения безопасности и соответствия внутренним политикам аудита.

С точки зрения сетевого администратора, внедрение Syslog устраняет необходимость интерактивного подключения к каждому коммутатору для просмотра локальных журналов. Все сообщения от десятков или сотен устройств консолидируются в одном месте на сервере, где могут быть обработаны, отфильтрованы и сохранены. Использование восьми уровней важности — от Emergency до Debug — позволяет гибко настраивать фильтрацию на стороне самого коммутатора, отправляя на сервер только критические ошибки и предупреждения, игнорируя отладочную или информационную нагрузку.

0              (Emergency) система не работоспособна

1              (Alert) система требует немедленного вмешательства

2              (Critical) состояние системы критическое

3              (Error) сообщения об ошибках

4              (Warning) предупреждения о возможных проблемах

5              (Notice) сообщения о нормальных, но важных событиях

6              (Informational) информационные сообщения

7              (Debug) отладочные сообщения

На практике администратор настраивает Syslog-сервер на автоматическое оповещение по электронной почте или через систему мониторинга при появлении определенных шаблонов сообщений, например, о смене статуса порта или достижении температурного порога.

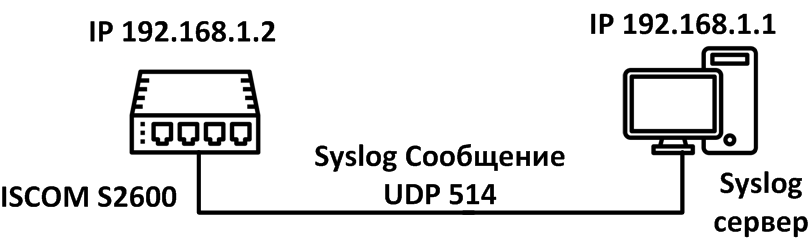

Ниже представлена инструкция для настройки syslog на коммутаторах ISCOM S2600 и S3600.

В первую очередь нужно указать на коммутаторе, куда направлять сообщения Syslog, т.е. syslog-сервер:

syslog server 192.168.1.1

После этого нужно выбрать, какие именно сообщения коммутатор будет передавать. Администратор может настраивать логирование на коммутаторе не только на основании важности сообщения, но и на основании системного модуля, который его генерирует, например DHCP-snooping

logging module dhcp-snooping action syslog log level debugging state enable

После этого можно активировать логирование на коммутаторе

logging start

На этом настройка завершена.

Проверить настройки можно командой

Raisecom#show logging action syslog

  Module            Action      Log       Level        Debug     Level        Trap      Level

----------------------------------------------------------------------------------------------------

  aaa               syslog      disable   information  disable   debugging    enable    debugging

  acl               syslog      disable   information  disable   debugging    enable    debugging

…

  vxlan             syslog      disable   information  disable   debugging    enable    debugging

  wred              syslog      disable   information  disable   debugging    enable    debugging

  ztp               syslog      disable   information  disable   debugging    enable    debugging

----------------------------------------------------------------------------------------------------

В этом выводе нужно убедиться, что у соответствующего модуля настроен нужный уровень (level), а в графе Log указано состояние enable.

Ниже представлен пример сообщений с Syslog сервера. В графе MsgType указан уровень сообщения. В данном примере это сообщения уровней notice и info.

Таким образом, Syslog представляет собой базовый, но обязательный компонент промышленной эксплуатации сети. Настройка сводится к добавлению одной или нескольких команд в конфигурацию коммутатора с указанием IP-адреса сервера-коллектора и желаемого уровня детализации. Протокол остается отраслевым стандартом благодаря своей простоте, низкому потреблению ресурсов и универсальной поддержке всеми вендорами сетевого оборудования.
