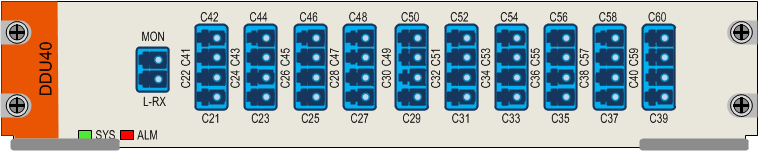

iTN8600-DDU40/DMU40



40-волновые DWDM карты мультиплексирования и демультиплексирования.

iTN8600-DDU40/DMU40

Основная функция

Мультиплексирование/демультиплексирования 40 каналов одноволновых оптических сигналов.

Управление

Опрос состояния карты

Отслеживание уровня оптического сигнала на стороне клиента
Горячая замена

Использование слотов

Слоты 2-8










Спецификация

Условия эксплуатации

от 0 до 45 °С Влажность: от 10% до 90% (без конденсации)

Потребляемая мощность

≤ 14.4Вт при полной нагрузке

Напряжение

DC:-48V
AC:100~240V



Интерфейсы

Интерфейсы



LC/PC

MON - мониторинг порт Имеет коэффициент деления 5%



Параметр

Значение

Шаг (GHz)

100

Channel ID

C21–C60

-0.5 dB channel width (nm)

±0.11

Wavelength stability (nm)

±0.05

1 dB channel bandwidth (nm)

≥ 0.36

3 dB channel bandwidth (nm)

≥ 0.5

Passband flatness (dB)

≤ 0.5

Insertion loss (dB)

≤ 6.0

Insertion loss uniformity (dB)

≤ 1.0

Adjacent channel isolation (dB)

≥ 25

Non-adjacent channel isolation (dB)

≥ 30

Polarization dependent loss (dB)

≤ 0.5

Polarization mode dispersion (ps)

≤ 0.5

Return loss (dB)

≥ 40

Directivity (dB)

≥ 40
