Оптическая транспортная платформа 1.6T iTN8600-I-TQ5D

iTN8600-I-TQ5D

Шасси iTN8600-I 1U, 19 дюймов, 4 слота для установки сервисных карт;
Каждая сервисная карта iTN8600-I-TQ5D поддерживает 4x 100GE/OTU4 <-> 2x когерентных 100G/200G;
Поддержка FEC, позволяет реализовать передачу на 1200 км, 2400 км.
Гарантия: 12 мес.

Узнать цену

Описание Подробные характеристики Применение

Оптическая транспортная платформа DWDM состоит из шасси iTN8600-I и модулей iTN8600-I-TQ5D.
iTN8600-I-TQ5D— это сервисная карта OTN (транспондер), разработанная для использования в интеллектуальной транспортной сети DCI (межсетевое соединение центров обработки данных) и облачных сервисов. Устройство предоставляет клиентам доступ к OTN на базе интерфейса с высокой пропускной способностью. Каждая сервисная карта TQ5D поддерживает 2 x 100G/200G DCO CFP2 и 4 x 100G QSFP28, а в шасси iTN8600-I может устанавливаться до 4 x сервисных карт TQ5D. Таким образом общая емкость одного узла c габаритами 1U достигает 1,6Tбит.

iTN8600-I-TQ5D

Основные особенности

Uplink интерфейсы: 100G CFP2 DCO / 200G CFP2 DCO

Downlink интерфейсы: QSFP28

Клиентские сервисы: 100GE, OTU4

Скорость передачи OTU4, 2x OTU4

Сервис 100GE на стороне клиента сопоставляется с OTU4 на стороне линии через GMP;
Сервис OTU4 на стороне клиента отображается на OTU4 на стороне линии;
C1 и C2 на стороне клиента соответствуют L1, а C3 и C4 соответствуют L2.

Спецификация

Габариты	442x440x44 мм 23 кг
Питание	Общее энергопотребление: <350Вт Блоки питания: DC -48В, -40~75В, 10А AC 110/220В, 100~240В, 5А
Условия эксплуатации	Рабочая температура -5 ~ 40C Рабочая влажность 10-90%

Информация для заказа
iTN8600-I-DC	Шасси, 1U, 19'', 2 блока питания DC
iTN8600-I-AC	Шасси, 1U, 19'', 2 блока питания AC
iTN8600-I-TQ5D	100/200G OTN сервисная карта, 4xQSFP28(100G/OTU4), 2x DCO CFP2 (100G/200G)
RPA1351-220S12	Модуль блока питания AC для iTN8600-I-AC, 110/220VAC
RPD1401-48S12	Модуль блока питания DC для iTN8600-I-DC, -48VDC
FAN383	Модуль вентилятора для iTN8600-I
UC2-100G/DCO	CFP2, совместим с 103,1Gbit/s и 111,8Gbit/s, 2400км, двухволоконный, длина волны 1528.77 nm до 1567,54 nm, DDM, RoHS
UC2-200G/DCO-E	CFP2, EDFA, совместим с 103,1 x 2 Gbit/s и 111,8 x 2 Gbit/s, LC интерфейс, длина волны 1528.77 nm до 1565 nm, DDM, RoHS
UQP-100G/SR4	QSFP28, 100Gbit/s, 0.1km, интерфейс MPO, длина волны 850nm, DDM, RoHS
UQP-100G/LR4	QSFP28, 103,1Gbit/s и 111.8Gbit/s, 10km, двухволоконный, LC, LAN-WDM длина волны 1295.56/1300.05/1304.58/1309.14 nm, DDM, RoHS
UQP-100G/ER4L	QSFP28, 100Gbit/s, 30km, двухволоконный, LC, LAN-WDM длина волны 1295.56/1300.05/1304.58/1309.14 nm, DDM, RoHS

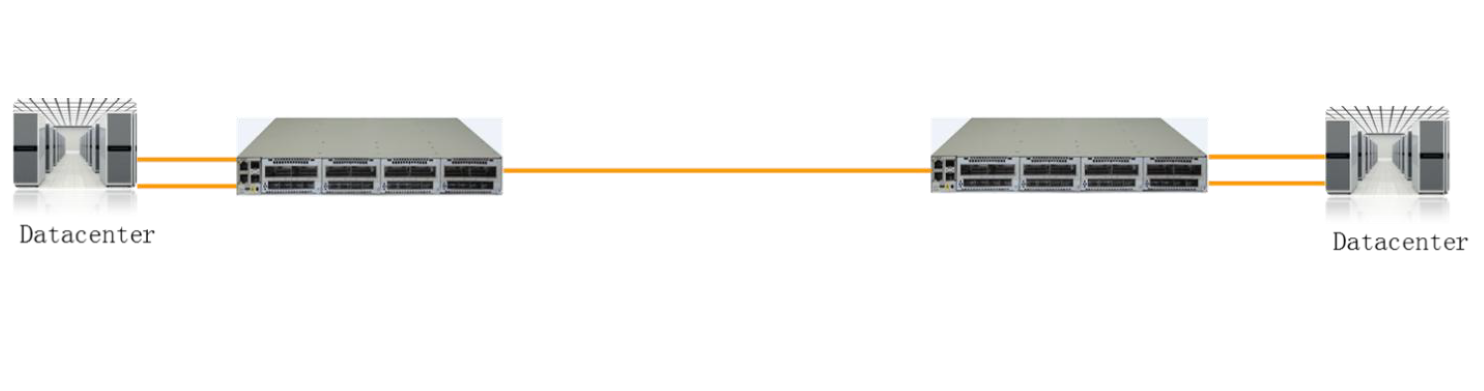

Вариант применения 1
