OPCOM100-OAU-H FTTX



Устройство OPCOM100-OAU-H FTTX EDFA является оптическим усилителем с высокой выходной мощностью оптического сигнала С-диапазона Er-Y. Служит для мультиплексирования трафика пассивной оптической сети PON (длины волн 1310nm и 1490nm) и сигнала CATV (1550nm). Устройство имеет функцию ALS (Автоматическое отключение лазера) и APC (Автоматическая регулировка мощности оптического сигнала). Благодаря устройству OPCOM100-OAU-H и PON системе можно реализовать сеть, предоставляя клиентам три сервиса: высокоскоростной доступ к сети Интернет, кабельное телевидение CATV и телефонная связь VoIP, и всё это одновременно по одному оптическому кабелю. OPCOM100-OAU-H обладает высокой степенью надежности и имеет высокий показатель MTBF (наработка на отказ) более 150,000 часов.



   OPCOM100-OAU-H FTTX EDFA

Применение

Оптический усилитель для топологии точка-мультиточка
Спектральное уплотнение сигнала
Мультиплексированние сигнала PON и сигнала CATV

Рабочие длины волн

1540-1565nm

Выходная мощность оптического сигнала

+20dBm*N (OPCOM100-OAU-H-20/4)
+17dBm*N (OPCOM100-OAU-H-17/16)
До 6 Вт выходной мощности

ALS

Автоматическое отключение лазера
Предотвращает от бесполезной передачи и позволяет избежать опасного излучения в случае обрыва оптоволокна

APC

Автоматическая регулировка мощности позволяет поддержать постоянной мощность выходной усиленного оптического сигнала

MTBF

более 150,000 часов
Высокая стабильность и надежность

Горячая замена

Поддержка горячей замены платы блока питания, платы управления сетью и платы вентилятора

Система интелектуального контроля температуры

Наличие чипа контроля температуры Малое тепловыделение и энергопотребление

Входная можность сигнала

-3 ~ +10 dBm

Коэффициент шумов

Макс. 6 dBm

Стабильность выходной мощности

±0.05dBm; Макс. ±0.2dBm

Изоляция входа / выхода

Минимум 30dBm

Вносимые потери 1310nm/1490nm WDM

Макс. 1dBm

Обратные потери (RL)

Макс. -45dBm

PDG (Polarization
Dependent Gain)

Макс. 0,3dBm

PMD (Polarization Mode Dispersion)

Макс. 0,5ps







  Спецификация

Интерфейсы

4/16*PON
4/16*COM (CATV+PON)

Рабочее напряжение

AC: 100~240V
DC: -6~-72V

Потребляемая мощность

<100W

Условия работы

Рабочая температура: -5 ~ 50 ° C Температура хранения: -40 ~ 80 ° C
Влажность: 5 ~ 90% без конденсации

Размеры

483(Д)x416(Ш)x88(В) мм

Вес

< 7,1 Кг

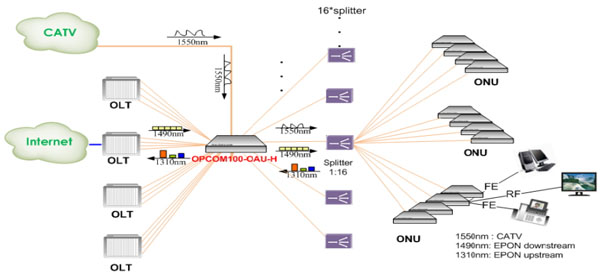

   Применение
