OPCOM600 18-канальная CWDM система
|
|
OPCOM600 – серия CWDM / DWDM устройств для оптимизации имеющихся волоконно-оптических линий связи. Оборудование OPCOM600 поддерживает большой диапазон клиентских и линейных интерфейсов : 10/100 Base-T Ethernet , SDH STM-1 / STM-4 / STM-16 / STM-64 , Gigabit Ethernet, 10GE, GPON, GEPON, SAN FC, OTN и соответствует стандартам ITU-T G.694.2 CWDM wavelength grid, ITU-T G.709 и ITU-T G.798. Платформа OPCOM600 включает в себя пассивные оптические мультиплексоры / демультиплексоры, транспондеры и мукспондеры, платы переключения на резервный канал для защиты линейного или клиентского порта, конвертеры длин волн CWDM / DWDM. Передача трафика в топологии «точка-точка» или «точка- много точек» или «цепь» hub-and-spoke или «кольцо» с функциями add & drop. Поддерживается 3R, Loopback, ALS, SFP DDI и др. Использование плат OPCOM600 в RC006-1M или RC006-12 или iTN2100 позволяет удаленно управлять и мониторить устройства по SNMP в программе управления Raisecom NVIEW.
|
|
Свойства
|
|
Конструкция
|
RC006-12 шасси; 6U 19" корпус
|
|
Каналы сервисов
|
1528-1562 нм. Передача по 2, 3, 4, 7, 8, 9, 18 каналам по двухпроводной оптике;
по 2, 3, 4, 5 каналам по однопроводной оптике
|
|
Скорость передачи
|
0-2.5 Гб/с по каналам пользователей;
0-45 Гб/с по каналам CWDM
|
|
Плотность упаковки
|
Мультиплексирование/демультиплексирование до 18 сервисных каналов по двухволоконным проводам
|
|
Стандарт
|
ITU-T G.694.2 CWDM набор длин волн
|
|
Удобство управления
|
Используя различные комбинации конвертеров и плат MUX/ DEMUX, OPCOM600 система позволяет передавать от 2 до 18 каналов по двухволоконным оптическим проводам или до 9 каналов по одноволоконным оптическим проводам
|
|
Режимы передачи
|
Поддержка большого количества сервисов и протоколов
|
|
Управление
|
Возможность управления при установке модуля управления в шасси Raisecom RC006-12 or RC006-1M и с помощью ПО Raisecom NView NMS
|
|

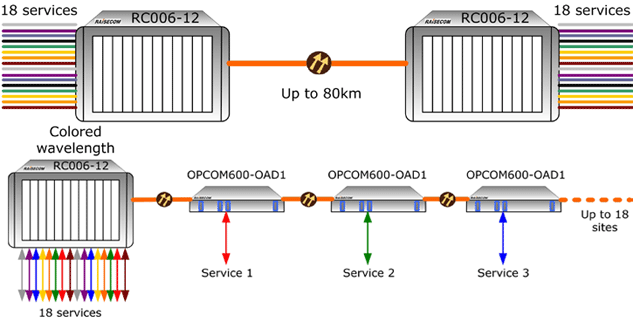

Топология
|
Точка-точка, звезда и кольцо
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Количество слотов
|
15 всего
12 для плат служб
1 (слот 0) для NMS агента
2 для блоков питания
|
|
Напряжение питания
|
Горячая замена блоков питания
|
|
Входное напряжение
|
AC: 85~265 В
DC: -36~-72 В
|
|
Размеры
|
442(Ш)*248*(В)*267(Г)мм
|
|
Мощность потребления
|
300 Вт
|
|
Условия эксплуатации
|
Температура: -5~50 С
Влажность: 5~95%
|
|
Условия хранения
|
Температура: -10~70 С
Влажность: 5~95%
|
|
Безопасность
|
CE, UL
|
|
|
|
|
|
|
Применение
|
|
|
|
