OPCOM600-OAU EDFA оптический усилитель



OPCOM600-OAU – EDFA усилитель оптического сигнала (EDFA booster optical amplifier), который производит усиление без преобразования оптического сигнала в электрический.  Рабочие длины волн 1528нм ~ 1562нм. Плата имеет 1 или 2 оптических порта для работы в топологии «точка-точка» и поддерживает Automatic Power Control, Power Reduction, ALS. Использование OPCOM600-OAU в RC006-1M или RC006-12 или iTN2100 позволяет удаленно управлять и мониторить OPCOM600-OAU по SNMP в программе управления Raisecom NVIEW.

   Свойства

Использова-ние

Оптоволоконная телекоммуникационная система соединения "точка-точка", CATV оптоволоконные сети

Рабочая длина волны

1528-1562 нм

Выходная мощность

+13 дБм +17дБм

Назначение

Усиление 1 или 2 оптических сигналов в одном модуле

APC

Automatic Power Control позволяет поддерживать постоянную выходного мощность усиленного оптического сигнала

PR

Power Reduction обеспечивает гибкую систему тестирования и отладки

ALS

Automatic Laser Shutdown предотвращает бесполезную передачу сигнала лазером в случае обрыва по оптическому кабелю

Контроль мощности излучения

Контроль мощности излучения как входного оптического сигнала, так и выходного оптического сигнала

Аварийные сигналы

Отслеживание аварийных сигналов по температуре, потери оптического сигнала и т.д.

Управление SNMP

SNMP управление на основе GUI-
интерфейса для гибкого управления и мониторинга







   Спецификация

Длина волны

1528~1562 нм

Выходная мощность

+13 дБм +17дБм

Оптический разъем

SC для TX и RX входов

Размеры

25.4(Ш)*239.8(В)*
225(Г) mm

Мощность потребления

3 Вт

Рабочая температура

-0~45 С

Температура хранения

-10~-70 С

Влажность

5%-90%

Безопасность

CE
FCC класс A

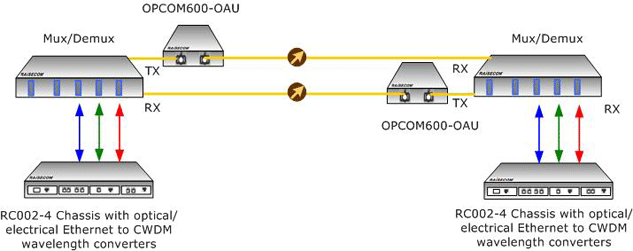

   Применение
