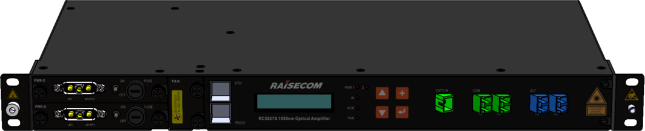

RC5827A-4 FTTH CATV



RC5827A-4 FTTH CATV - это высокоэффективный оптический усилитель, использующий технологию двойного одностороннего усиления Er-Yb, отличающаяся от традиционной EDFA. Благодаря высоконадежному Pump Lasers-JDSU, низкому уровню шума и широкому диапазону оптических выходных мощностей этот оптический усилитель является идеальным решением для передачи аналогового или цифрового сигнала. MCU полностью контролирует состояние и параметры по удаленной связи. Это доступно локально локально через OLED на передней панели. Возможна  интеграция с сетью Triple Play (CATV, DATA VOIP) благодаря взаимодействию с системой PON.

   RC5827A-4 FTTH CATV

Применение

Оптический усилитель для топологии точка-мультиточка
Мультиплексированние сигнала PON и сигнала CATV

Рабочие длины волн

1540-1565nm

Выходная мощность оптического сигнала

+19dBm*8

ALS

Автоматическое отключение лазера
Предотвращает от бесполезной передачи и позволяет избежать опасного излучения в случае обрыва оптоволокна

APC

Автоматическая регулировка мощности позволяет поддержать постоянной мощность выходной усиленного оптического сигнала

MTBF

Более 15 лет

Система интелектуального контроля температуры

Наличие чипа контроля температуры Малое тепловыделение и энергопотребление

Входная можность сигнала

-10 ~ +10 dBm

Коэффициент шумов

Макс. 5.5 dBm

Стабильность выходной мощности

±0.5dBm;

Изоляция входа / выхода

Минимум 40dBm

Вносимые потери 1310nm/1490nm WDM

Макс. 0.6dBm

Обратные потери (RL)

Мин. -50dBm

PDG (Polarization
Dependent Gain)

Макс. 0,4dBm

PMD (Polarization Mode Dispersion)

Макс. 0,5ps






  Спецификация

Интерфейсы

1*1550nm (CATV)

4*PON
4*COM (CATV+PON)

Рабочее напряжение

AC: 100~240V
DC: -6~-72V

Потребляемая мощность

<40W

Условия работы

Рабочая температура: -5 ~ 65 ° C Температура хранения: -20 ~ 80 ° C
Влажность: 5 ~ 95%безконденсации

Размеры

240(Д)x482(Ш)x44,1(В) мм

Вес

< 6 Кг

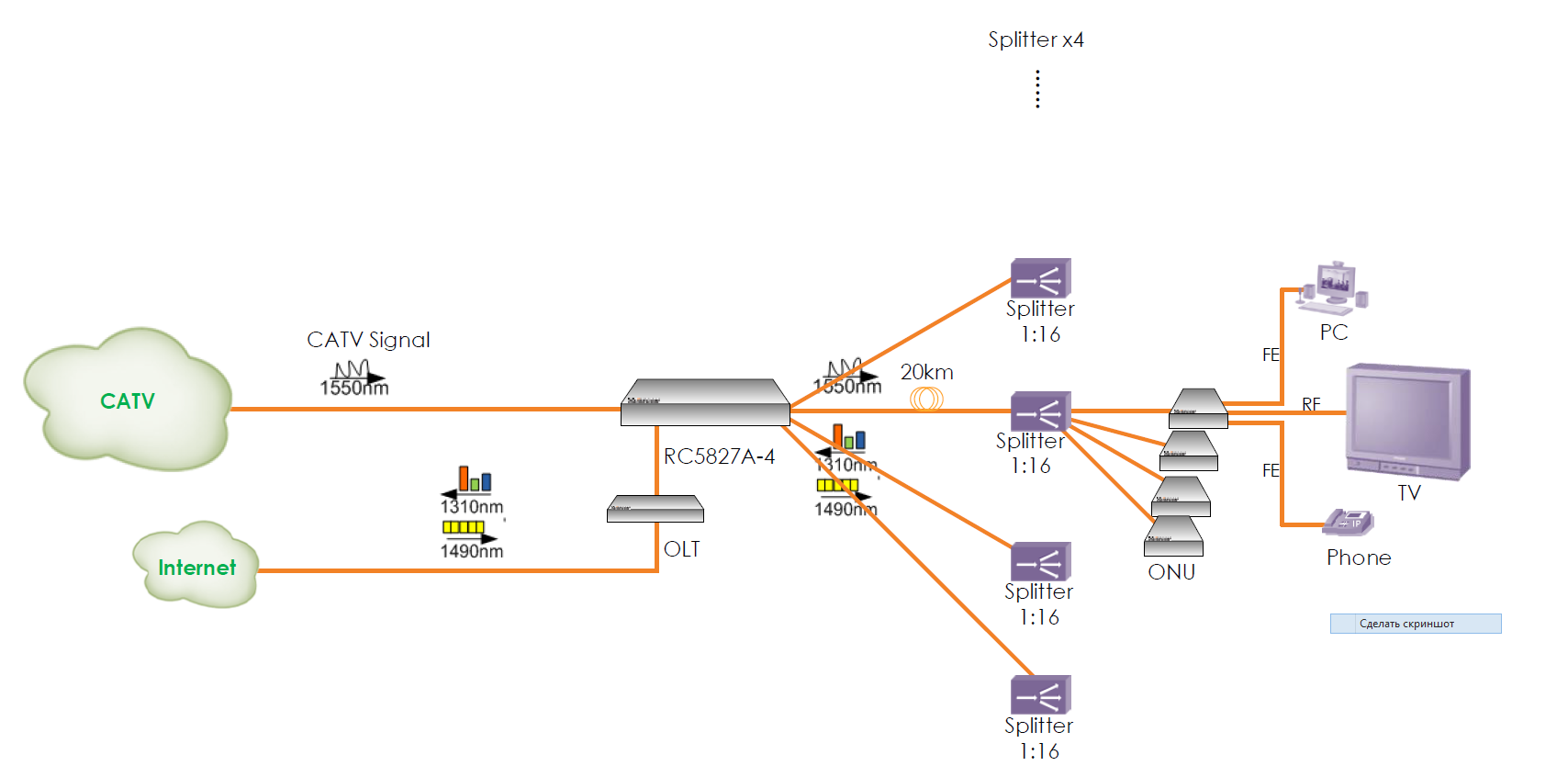

   Применение
