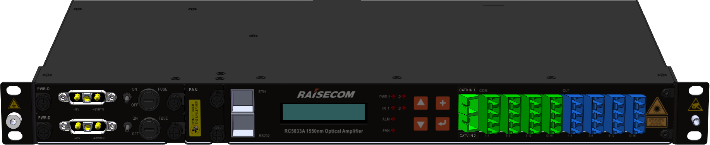

RC5833A-16 FTTH CATV

RC5833A-16 FTTH CATV - высокопроизводительный оптический усилитель, работающий на длине волны 1550 нм, использующий технологию Er-Yb, отличную от более традиционной EDFA. Благодаря лазерному излучателю JDSU, низкому уровню шума и широкому диапазону выходной оптической мощности этот оптический усилитель является идеальным решением для передачи и аналоговых, и цифровых сигналов. Служит для мультиплексирования трафика пассивной оптической сети PON и сигнала CATV . Изменение и мониторинг параметров может производится удаленно или локально через дисплей на передней панели.

Применение

Оптический усилитель для топологии точка-мультиточка
Мультиплексированние сигнала PON и сигнала CATV

Рабочие длины волн

1540-1565nm

Выходная мощность оптического сигнала

+19dBm*16

ALS

Автоматическое отключение лазера
Предотвращает от бесполезной передачи и позволяет избежать опасного излучения в случае обрыва оптоволокна

APC

Автоматическая регулировка мощности позволяет поддержать постоянной мощность выходной усиленного оптического сигнала

MTBF

Более 15 лет

Система интелектуального контроля температуры

Наличие чипа контроля температуры Малое тепловыделение и энергопотребление

Входная можность сигнала

-10 ~ +10 dBm

Коэффициент шумов

Макс. 5.5 dBm

Стабильность выходной мощности

±0.5dBm;

Изоляция 1550нм - 1270/1310 и 1577/1490 нм

Минимум 40dBm

Изоляция 1270/1310 и 1577/1490 нм - 1550нм

Минимум 15dBm

Обратные потери (RL)

Мин. -50dBm

PDG (Polarization
Dependent Gain)

Макс. 0,4dBm

PMD (Polarization Mode Dispersion)

Макс. 0,5ps

Спецификация

Интерфейсы	21550nm (CATV) 16PON 16*COM (CATV+PON)
Рабочее напряжение	AC: 100~240V DC: -6~-72V
Потребляемая мощность	<40W
Условия работы	Рабочая температура: -5 ~ 65 ° C Температура хранения: -20 ~ 80 ° C Влажность: 5 ~ 95%безконденсации
Размеры	240(Д)x482(Ш)x44,1(В) мм
Вес	< 6 Кг

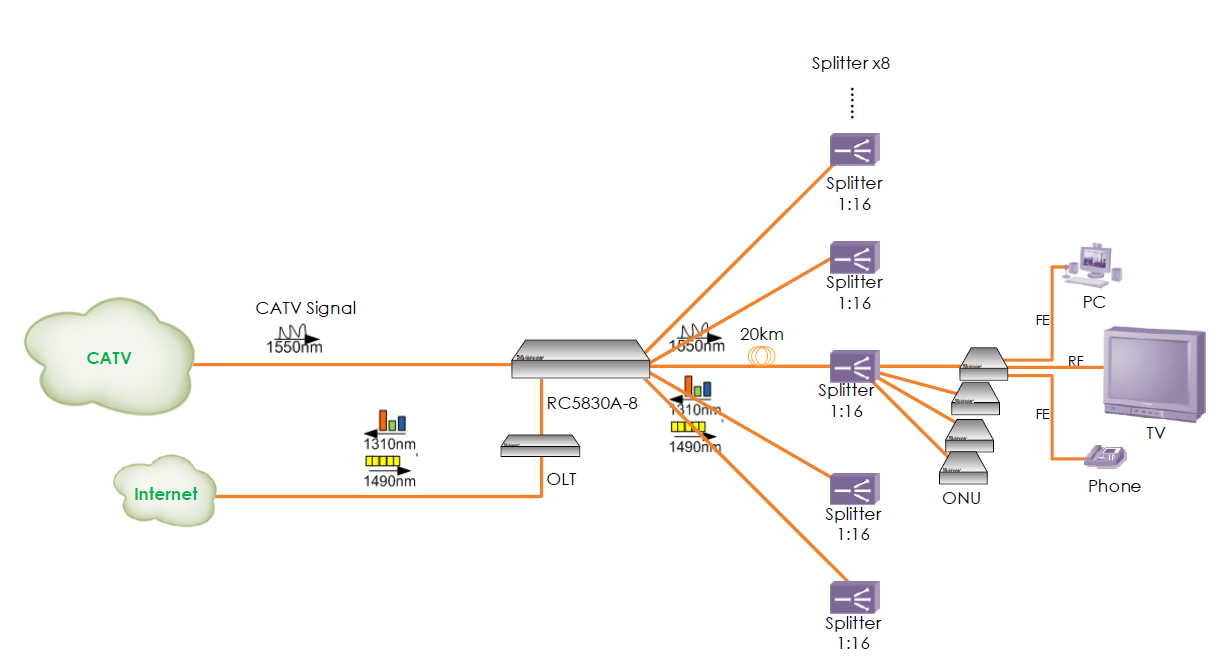

Применение
