RC552-GE (D)



Медиаконвертеры с sfp серии RC552-GE (D) - IEEE802.3ah OAM совместимые управляемые медиаконвертеры нового поколения с резервированием uplink 1+1. RC552-GE (D) являются высоконадежным и экономически выгодным решением, предназначенным для преобразования сигнала из стандарта 10/100/1000 BASE-T на витой паре в сигнал стандарта 1000 BASE-X SFP по многомодовому или одномодовому оптическому кабелю. Устройства RC552-GE представляют собой интеллектуальные медиаконвертеры Ethernet с поддержкой QinQ и удаленного управления по протоколам IEEE802.3ah OAM и SNMP для сетей Ethernet операторского класса.



Медиаконвертер RC552-GE (Rev.D)

Основные особенности

Поддержка Auto MDI/MDI-X, Half/Full Duplex
Поддержка передачи кадров большого размера MTU до 9728 байт
Поддержка управления через SNMP при установке карты управления RC001-NMS1 в шасси и удаленного управления
Исполнение модуль в шасси RC001, RC002
Поддержка функции Fault Pass Trough (FPT)
Поддержка "горячей" замены при установке в шасси
Traffic monitoring позволяет получать информацию о трафике с оптического порта

Разъемы

1 порт 10/100/1000 BASE-T RJ-45 витая пара CAT-5
2 порта 1000 BASE-X SFP
1 порт Console , разъем RJ-45, настройки: 9600 бит/сек , 8 бит, 1 бит, None

Настройки скорости

Ограничение скорости (rate limit) с шагом: 128 Кбит/сек
Link monitoring

Отправка информации о локальных событиях на удаленное устройство, включая критические события (недопустимое напряжение и/или температура) и Dying Gasp (отключение питания)

Loopback Стандартный OAM loopback с MAC swap
Локальный и удаленный внутренний loopback тест
Q-in-Q

Поддерживается добавление и удаление outer VLAN tag при необходимости туннелирования клиентских VLAN

Локальное управление

Порт RS-232 для локального управления по Console, включая обзор статуса, настройку устроства и обновление прошивки

Web-интерфейс Локальное и удаленное управление для отдельного модуля
Графический интерфейс Через SNMP модуль управленияRC001-NMS1 и RC002-NMS1, пара медиаконвертеров может отслеживаться и управляться с поомщью графического интерфейса Raisecom NView NNM system.
IEEE802.3ah OAM функция RC552 работает в двух режимах: Master и Slave. Станционное устройство работает в режиме Master, а клиентское – в режиме Slave. Функции OAM осуществляются Master устройством.
Расширенные функции (extended OAM) работают только когда RC552 подключены в паре
OAM Поддержка определения включенной функции OAM на другой стороне
MIB variable retrieval
Отключение питания (индикатор, изменение статуса и сообщение об аварии)
Remote loopback
Светодиодные индикаторы Оптический порт: LNK, PWR
Порт RJ-45: LNK, FDX, TX, RX

Дальность передачи

По двум волокнам: до 100км
По одному волокну: до 60км








Спецификация

Uplink интерфейс 2*1000Base-X (SFP)
Клиентский интерфейс 1*10/100/1000-BaseTX (RJ-45)
Console 1*10/100BaseTx
(RJ-45)

Электропитание

AC: 90~264 В, 47~63Hz,
DC: 36~75 В

Потребляемая мощность

<5 Вт

Габариты и Вес

91(Ш)*155(Г)*25(В) (мм)
0.5 кг

Условия эксплуатации

Рабочая температура: от -5 до 60 Сº
Влажность: от 5 до 90% (без конденсации)
Температура хранения: от -25 до 85 градусов Сº
Влажность при хранении: от 20% до 90% (без конденсации)

Стандарты и спецификации

IEEE802.3-2002
IEEE802.3i 10Base-T
IEEE802.3u 100Base-TX
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
IEEE802.3x
IEEE802.3ah-2004
EPL, MEF 9, 14

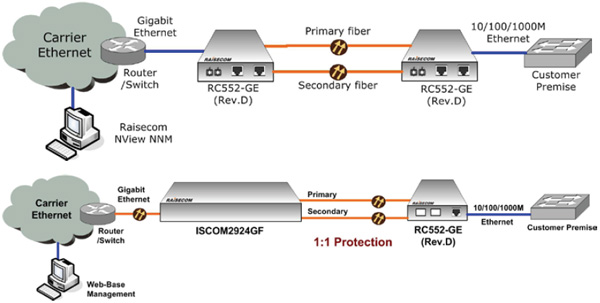

Применение
