Мультиплексор 2 E1 порта и FastEthernet по оптике
Оптический мультиплексор предназначен для передачи 1 E1 или 2 E1 потоков, а также 100 Мбит Ethernet по оптике в топологии точка-точка. Устройство используется на сетях операторов связи для соединения АТС и других устройств с E1 портами по оптическому кабелю.
Мультиплексор PDH выполнен в формате модуля и устанавливается в шасси (корпус), оснащенный блоком питания 220В или 48В.
Устройство имеет светодиодные индикаторы для портов E1, Ethernet и оптического интерфейса, что упрощает диагностику при инсталляции. При использовании управляемого шасси и системы мониторинга NView модуль поддерживает удаленное управление.
|
Оптический мультиплексор RCMS2902-60FE-BL, модуль для установки в шасси с питанием 220В / 48В
|
|
Видеообзор
|
|
|
|
Технические характеристики
|
|
Основные особенности
|
2xE1 порта, 1xFE порт и один оптический порт
Поддержка функции ALS
Локальное и удаленное управление через SNMP на NView NNM
Устройство может быть установлено в RC002-16 шасси или RC001-1M для управления SNMP
|
|
Оптический порт
|
Код: Scrambled NRZ
155Mbps
разъем SC или FC
|
|
Порт E1
|
2xE1
Порт: 120ohm balanced (2 потока E1 в одном RJ45)
E1 loopback test
Встроенный тестер ошибок по битам
|
|
Порт FE
|
Скорость передачи: 10/100Mbps
Режим Duplex: Duplex Auto-negotiation
Поддержка MDI/MDIX
Поддержка кадров: 1916 байт
Поддержка функции Flow control
Ограничение скорости Egress/Ingress с помощью Nview NNM (с шагом 64Kbps)
|
|
Потребляемая мощность
|
<5W
|
|
Условия эксплуатации
|
Рабочая температура: -5~50 градусов Сº
Влажность: <= 90% (25 градусов Сº)
Температура хранения: -25~60 градусов Сº
Влажность при хранении: 10%~90% (без конденсации)
|
|
Габариты и Вес
|
модуль в шасси 91*25*172 мм (Ш*В*Г)
0.125 кг
|
|
Поддерживаемые стандарты и протоколы
|
IEEE802.3-2002
IEEE802.3u 100BaseTX
IEEE802.3x Flow Control
ITU-T G.703, G.704, G.823, G.742, G.751
|
|
|
|
|
|
|
|
|
Используемые шасси
|
|
RC002-16
|
3U шасси на 16 слотов, управление по SNMP опционально
|
|
RC002-4
|
1U шасси на 4 слота, управление по SNMP
|
|
RC001-4
|
1U шасси на 4 слота
|
|
RC001-1M
|
1U шасси на 1 слот, управление по SNMP
|
|
RC001-1
|
1U шасси на 1 слот
|
|
|
|
|
|
|

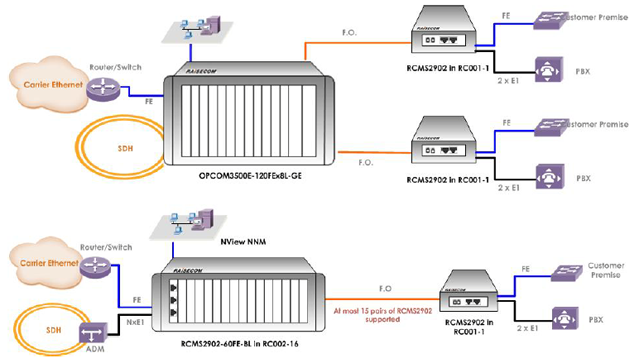

Применение
|
|
|
|
|
|
|
