RC802-DS3/E3



Серия оптических модемов PDH RC802-DS3/E3 предназначена для передачи потоков E3 (34 Мбит/сек) или T3 (DS3, 45 Мбит/сек) по оптике (по одному или двум волокнам) по топологии "точка-точка" или "точка-много точек". RC802-DS3/E3 могут использоваться для подключения базовых станций сотовых сетей и клиентов по оптике к опорным сетям PDH / SDH. Оптический модем RC802-DS3/E3 представляет собой плату для установки в 16-слотовые шасси RC002-16, 4-слотовые шасси RC002-4 или 1-слотовые шасси RC001-1M на станционной стороне с возможностью удаленного управления и мониторинга по SNMP. На клиентской стороне платы RC802-DS3/E3 устанавливаются в 1-слотовые шасси RC001-1 или 4-слотовые шасси RC001-4. Для удаленного управления по протоколу SNMP может использоваться программа управления Raisecom NVIEW. На передней панели имеется 1 коаксиальный BNC интерфейс, который может быть сконфигурирован как DS3 или как E3 с помощью переключателя dip-switch на плате.

Оптический модем  RC802-DS3/E3

Основные функции

Функция идентификации аварий по питанию (Dying Gasp)
Тестер ошибок Build-in Bit Error
Функция отключения лазера Auto Laser Shutdown (ALS)
Функция локального и удаленного тестирования loop back

Энерго-потребление

5 Вт

Управление

Удаленное управление по протоколу SNMP

Размеры

91*25.2*172 мм (Ш*В*Г), 1 слот в шасси

Температура хранения

-40~+70 С

Рабочая температура

-5~50 C

Влажность

5%~95%

T3 (DS3) порт

Кодирование: B3ZS
Скорость: 44.736 Мбит/с (+/-50ppm)
Электрические параметры: Bellcore GR-499-CORE и ANSI T1.102_1993
Shift Transport: Bellcore GR-499 CORE Category I и Category II, ITU-T G.824
Shift Tolerance: Bellcore GR-499-CORE,ITU-T G.824

E3 порт

Кодирование: HDB3
Скорость: 34.368 Мбит/с (+/-50ppm)
Электрические параметры: ITU-T G.703
Shift Transport: ITU-T G.823
Shift Tolerance: ITU-T G.823







Спецификация

Фиксированные порты

1 оптический порт
1 электрический порт DS3/E3

Оптический порт

SC/PC, одномодовый или многомодовый, одноволоконный или двухволоконный порты, расстояние для передачи 0-25 км или 10-60 км или 15-120 км

DS3/E3 порт

разъем BNC, коаксиальный, 75 Ом (unbalanced)

Соответствие

ITU-T G.703
ITU-T G.823
ITU-T G.824
UL Certificate
CE Certificate

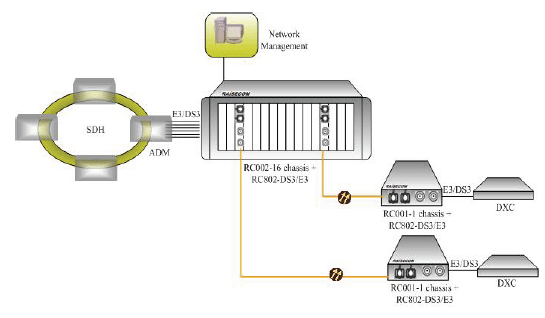

    Применение
