Gazelle S3028i-MGL - промышленный L2 коммутатор для установки в стойку

Инструкции Информация для заказа коммутаторов Информация для заказа SFP модулей

Промышленный Ethernet коммутатор

Модульная конструкция

4 оптических 10GE SFP+ порта

Встроенные 12 клиентских медных или оптических портов GE и 4 combo порта GE

Платы расширения на 8 медных или оптических портов GE

Защита IP40

Гарантия: 12 мес.

Узнать цену

Описание Подробные характеристики Модельньный ряд Применение Фото

Промышленный L2 коммутатор Gazelle S3028i-MGL GE специально разработан для систем автоматического управления (ACS) в промышленной сфере. Gazelle S3028i-MGL имеет модульную конструкцию, предоставляет высокоскоростные интерфейсы, легко настраивается и масштабируется. Он поддерживает ведущие в отрасли технологии и промышленные протоколы резервирования колец с временем самовосстановления сети менее 20 мс. Обладая высокой надежностью, Gazelle S3028i-MGL обеспечивает безопасную передачу ключевых данных. Коммутатор также поддерживает организацию кластера и удаленное управление, включая интеграцию с Raisecom NView NNM.

Gazelle S3028i-MGL обладает высокой степенью адаптивности в промышленных условиях. Устройство имеет степень защиты IP40, поддерживает резервируемые источники питания, использует технологию безвентиляторного охлаждения с низким энергопотреблением и обеспечивает до 35 лет наработки на отказ (MTBF). Gazelle S3028i-MGL может применяться в электроэнергетике, наземном и морском транспорте, угольной, нефтяной, металлургической, водоочистной и других отраслях промышленности.

Высокая пропускная способность

1U, легко устанавливается в различные помещения, имеет безвентиляторное исполнение и обладает пропускной способностью до 176 Гбит/с; Downlink интерфейс: до 48х10/100/1000 Base-T электрических интерфейса; Uplink интерфейс: 4х1000 Mbit/s комбо интерфейса или 4х10 Гбит/с SFP+ интерфейса;

Высокая надежность

Поддержка STP, RSTP, MSTP и multi-RSTP Поддержка LACP и MLCAP Поддержка ITU-T G.8032 и время переключения менее 50мс. Поддержка dual-system и dual-configuration-file redudancy backup.

Различные гарантии безопасности

Поддержка IEEE 802.1x ACL на интерфейсах, поддежка различных протоколов AAA, например, RADIUS, TACACS+; Поддержка port secure MAC для защиты от атак нелегальных пользователей; Поддержка ACL и различных политик для контроля пересылки пакетов; Поддержка DHCPv4/v6 Snooping и Option 82/18/37 для защиты от DHCP атак; Поддержка DAI и IP Source Guard на основе DHCP таблиц для защиты от ARP и IP атак; Поддержка broadcast storm control и loop detection для обеспечения стабильности сети; Поддержка грозозашиты для питания и всех электрических интерфейсов Ethernet.

Индивидуальный QoS

Поддержка сложной классификации трафика Поддержка классификации трафика в соответствии с пользовательскими полями в пакете Поддержка различных алгоритмов обработки очередей, например, SP/WRP/SP+WRR/DRR/SP+DRR; Поддержка статистики трафика.

Готовность работы с IPv6

Соответствия требованиям сетей IPv6 и поддержка IPv6 удаленного управления через Telnet, HTTP или SNMP; Поддержка IPv6 ACL, DHCPv6 Snooping, RA Snooping и Option18-37 для обеспечения безопасности сети; Поддержка MLD Snooping для обеспечения мониторинга IPv6 multicast

OAM и SLA

Поддержка point-to-point IEEE802.3ah link monitoring; Поддержка end-to-end hardware IEEE802.1ag для реализации 3,3ms CC мониторинга; Поддержка SLA, Y.1731 и поддержка мониторинга производительности L2/L3 сети.

Управление системой

Поддержка SNMP, RMON, Telnetи Web-интерфейса для повышения удобства работы с устройством; Поддержка автоматической конфигурации и загрузки. Администратор может поместить конфигурационный файл на заранее установленный TFTP-сервер для автоматической загрузки коммутатора, тем самым упрощая управление.

Gazelle S3028i-MGL

Пропускная способность	128Gbps / 95.3Mpps
Таблица MAC-адресов	16К Автоматическое изучение MAC MAC-aging, static/dynamic/blackhole MAC Ограничение MAC на основе интерфейса/VLAN
VLAN	4K VLAN MAC / protocol / IP / Interface-based VLAN Basic/selective QinQ VLAN mapping
PTP	IEEE1588v2 PTP-TC
Защита кольцевой сети	ERPS (G.8032) STP/RSTP/MSTP BPDU protection, root protection Определение петли
Надежность	Link Aggregation LACP Резервирование интерфейса
IPv6	IPv6 Ping, Tracert, Telnet IPv6 FTP/TFTP/SFTP IPv6 ACL
Мультикаст	IGMP v1/v2/v3 Snooping Статические мультикаст группы MLD Snooping
DHCP	DHCP Client DHCP Snooping DHCP Relay DHCP Server Option 43, 61, 82
Зеркалирование	Зеркалирование потока Локальное и удаленное зеркалирование порта
QoS/ACL	Классификация трафика на основе интерфейса, IEEE802.1p, DHCP priority Ограничение скорости порта SP, WRR, DRR, SP+WRR и SP+DRR 8 очередей на интерфейс ACL (IP, MAC, IP+MAC, IPv6, пользовательские)
Безопасность	Иерархическая структура пользователей Защита пароля IEEE802.1x CPU protection MAC/IP/Interface/VLAN binding Secure MAC Interface isolation Blackhole MAC
ISF	Стекирование до 2 устройств Локальное и удаленное ISF на основе сервисного порта BFD MAD
Управление	Консольный порт, сетевой порт управления Графическое управление через Raisecom NView NMS RMON LLDP/LLDP-MED Syslog Dying gasp Ping, tracert NTP, SNTP Interface loopback Автоконфигурация DDM
PoE	IEEE802.3af 15Вт на порт IEEE802.3at 30Вт на порт IEEE802.3bt 90Вт на порт

Спецификация

Питание	DC: 24/48VDC (два БП с резервированием) AC: 110/220VAC (два БП с резервированием) *Модель с PoE поддерживает только питание DC
ALM	3-пиновый SPDT релейный терминал
Индикаторы	Power status LED Ethernet port LED (LNK/ACT, speed) SYS LED, ALM LED USB status LED
Условия эксплуатации	Температура хранения: от -40°С до 85 °С Рабочая температура: от -40°С до 75 °С Влажность: от 5% до 90% (без конденсации)
Соответствие	CE сертификация, FCC class A
Поддерживаемые стандарты	IEEE 802.1Q VLAN IEEE 802.3ad LAG IEEE 802.1ad QinQ IEEE 802.1D STP IEEE 802.1w RSTP IEEE 802.1s MSTP IEEE 802.1x Security IEEE 802.1p QoS IEEE 802.3x Flow Control IEEE 802.3ah OAM IEEE 802.1ah EFM ITU Y.1731 Services OAM Static Routing IGMP v1, v2, v3 Multicast RMON I and II standards SNMPv1,SNMPv2c and SNMPv3 MEF9 MEF14 ITU-T G.8032 (ERPS) IEC61000-4-2 (ESD), 61000-4-3 (RS), 61000-4-4 (EFT), 61000-4-5 (Surge), 61000-4-6(RF transmission), 61000-4-8 (Power frequency magnetic fields), 61000-4-9 (Pulsed magnet field), 61000-4-10 (Damped oscillation), 61000-4-12/18 (Shockwave), 61000-4-16 (Common-mode conduction), 61000-6-2 (General industrial standard), 60068-2-6 (Anti-vibration), 60068-2-27 (Shock resistance), 60068-2-32 (Free falling), 61850-3 (transformer substation) FCC Part 15/CISPR22 (EN55022): Class A In compliance with KEMA, CE and ROHS

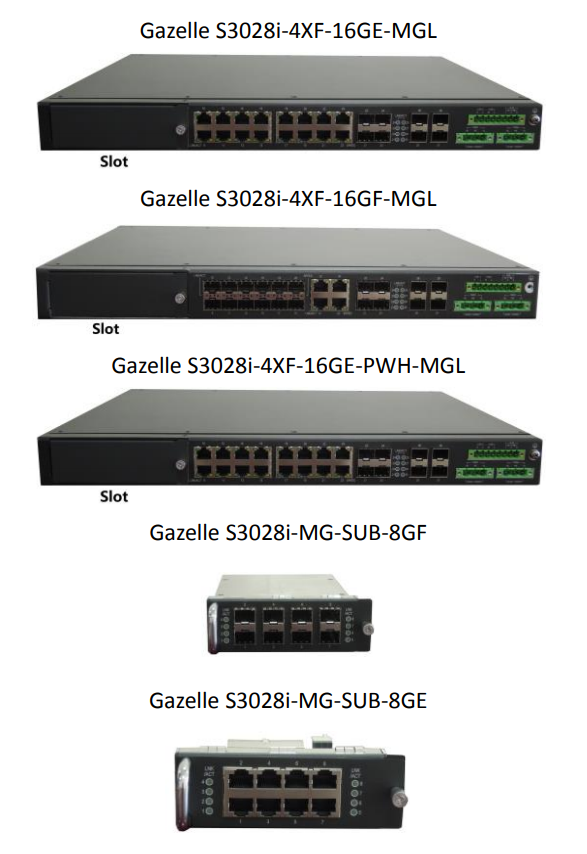

Спецификация устройств серии Gazelle S3028i-MGL :

Устройство	Gazelle S3028i-4XF-16GE-MGL	Gazelle S3028i-4XF-16GF-MGL	Gazelle S3028i-4XF-16GE-PWH-MGL
Интерфейсы	12xGE портов RJ45 4x10G SFP+ 4xGE Combo портов	12xGF портов SFP 4x10G SFP+ 4xGE Combo портов	12xGE портов RJ45 (до 90Вт PoE на порт)* 4x10G SFP+ 4xGE Combo портов
Вес	2,1 кг	2,1 кг	2,1 кг
Размеры	440mm × 44mm × 320mm	440mm × 44mm × 320mm	440mm × 44mm × 320mm
Максимальное энергопотребление	<40Вт	<50Вт	<520Вт
Бюджет PoE	--	--	480Вт

*В зависимости от диапазона входного напряжения

Платы раширения:

Устройство	Gazelle S3028i-MG-SUB-8GE	Gazelle S3028i-MG-SUB-8GF
Интерфейсы	Плата расширения на 8 медных GE портов RJ45, не поддерживает PoE	Плата расширения на 8 оптических GE портов SFP
