Устройство Gazelle S6028i является интеллектуальным агрегирующим коммутатором L3, который поддерживает маршрутизацию протоколов 3-го уровня, разработан для передачи данных в области интеллектуальных сетей (IEC 61850-3, IEEE 1613), транспорта (EN50121-4), энергетической и промышленной автоматизации. Устройство поддерживает такие L3 функции, как static routing, OSPF, VRRP. Избыточность и надежность сети гарантируется протоколами LACP, G.8032 ERPS (переключение менее <50мс время). Так же в нем реализована поддержка широкого диапазона рабочей температуры, грозозащита до 4000 вольт и уровень защиты от пыли IP40. Устройство обеспечивает работу в разных погодных условиях и при больших температурных разбросах.

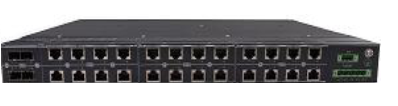

Gazelle S6028i

Уровень рабочих температур

-40 ~ +85C

Пылезащита

На уровне IP40

Защита от молнии

До 4000 вольт (при использовании экранированного кабеля)

Режим передачи

store-and-forward
Размер буфера:16 Mbit

Передача пакетов

MTU:16Kбайт
DLF forward control

Полоса пропускания

Макс. ограничение скорости: 1000000 Кбит/с,
Шаг: 64Кбит/с (64K-1M), 1Мбит/с (1~100M), 10Мбит/с (100~1000M)
Ограничение скорости (rate limit) для входящего и/или исходящего трафика
Ограничение скорости на основе EtherType/Queue

Storm control

Broadcast storm control
Multicast storm control
Unicast DLF storm control
Control mode: Global, bps

Агрегация линков

До 32 групп
До 8 портов в каждой группе
Поддержка балансировки нагрузки на основе CRC harsh value MAC адреса

Зеркалирование портов (port mirroring):

N:1 порт зеркалирование
Зеркалирование для VLAN
Поддерживает раздельную настройку зеркалирования для входящих и исходящих портов

Таблица MAC адресов

IEEE 802.1Q
32K MAC адресов
Добавление/удаление MAC адресов
Просмотр статистики MAC адресов
Поиск MAC адресов
Aging time:15-3825 секунд
Пороговое значение таблицы MAC-адресов на порт
Настройка порогового значения таблицы MAC адресов для порта : 1-255

Multicast

4K multicast goups
Static multicast group
IGMP Snooping (V1,V2,V3)
Multicast filtering & unknown multicast discard
MVR
GMRP

Spanning tree

STP, RSTP и MSTP
64 instances

Flow Control

IEEE 802.3x in full duplex mode
Back pressure in half duplex mode
Настройки на основе портов

VLAN

IEEE 802.1Q VLAN
4K активных меток VLAN
Port PVID Overwrite

QinQ

Q-in-Q на порт

L2TP

BPDU
DOT1X
LACP

Digital Diagnostic

Диагностика SFP модулей

Port Loopback Detection

Порт отключается при обнаружении петли в сети

Маршрутизация L3 протоколов

Полностью поддерживает маршрутизацию протоколов 3-го уровня, таких как статическая маршрутизация, маршрутизацию на основе политик, динамическая маршрутизация RIP и OSPF и многоадресную маршрутизацию и т.д.

Ethernet кольцо

RAISECOM Ethernet кольцо G8032: ≤ 50 мс время восстановления
Support IEC62439-6 (≤0ms)
Максимум 8 ethernet колец, максимум 124 устройства в каждом кольце

Протокол LLDP

Поддержка LLDP , изучение и прием информации об удаленном оборудовании на основе информации 2 уровня link layer (канальный уровень)

System Management

CLI, ARP, 16 L3 interfaces, Super VLAN, max 4K VLANs
Telnet, Console, SSHV2
RMON Group 1,2,3 & 9
SNMP
Bridge MIB (RFC1493)
RAISECOM NMS
System log
Hierarchical alarms
Link alarm per port
Keepalive report
Fault pass through
Module information management

Управление кластерами

RAISECOM Neighbor Discovery Protocol (RNDP)
RAISECOM Topology Discovery Protocol (RTDP)
RAISECOM Cluster Management Protocol (RCMP)
RAISECOM Cluster Program

Автоконфигурация

Поддерживается

Обновление ПО

Xmodem/FTP upgrade in BOOTROM
FTP/TFTP (system & configuration files)

Scheduling

System task scheduling

Time Management

Timezone
Time modification
DST
Синхронизация системного времени с помощью SNTP-клиента
NTP

DHCP

DHCP Snooping
DHCP Client
DHCP Option82

OAM

802.3ah OAM (Discovery, Link Performance, Remote loopback, Fault detection and Performance Stats per OAM standards)
OAM Master
Extended OAM (Configure on remote switches)

CFM

802.1ag, Y.1731 протокол, поддержка 256 MEP, 256 MA

SLA

Layer-2/Layer-3 SLA (frame delay, jitter & loss)

Error Tolerance &
Redundancy

Сообщения по системным ошибкам
Быстрое восстановление после серьезной ошибки

Фильтрация

Switch access IP packet filter

QoS

CoS to queue mapping
DSCP to queue mapping
Port priority override
Port TRUST mode
TRUST port priority
TRUST CoS priority
TRUST DSCP priority
Global queue scheduling
4 очереди на порт
SP
WRR
WRR weight range:1-125
SP+WRR

Безопасность подключения

Классификация пользователя и защита по паролю
RADIUS
TACAS+
Связывание MAC адреса и порта
Защита порта
PPPoE Agent
DOT1X

Routing Protocol

Static routing & default gateway

Maintenance

Debug information output
PING (Packet Internet Groper)
Telnet Client
Trace route
Port statistic
Port dynamic statistic

Восстановление пароля

Поддерживается

MEF 9&14

Поддерживается

Port Backup

Поддерживается







Спецификация

Спецификация портов

2*10GE uplink слота: 2*10000 Base-X SFP+ оптических портов
(или 2*GE uplink слота: 2*10/100/1000Base-TX или 2*1000Base-X SFP порта )
6*GE downlink слота: 4*10/100/1000Base-TX или 4*100Base-FX/1000Base-X SFP оптических порта
Управляющий порт

1 console (RJ45)

Индикаторы

Power supply (flashing)
System (flashing)
10/100BASE-T: FDX, 100M
& LNK/ACT indicators.
1000BASE-X SFP: LNK/
ACT indicator

Габариты:

44(В)*440(Ш)*360(Г) (мм)

Напряжение питания

AC: 85V~264V
DC: 24: от 18V до 72V

Потребляемая мощность

≤ 40 Вт (при полной нагрузке)

Вес

7 Кг

Условия эксплуатации

Температура хранения: от -40°С до 85 °С
Рабочая температура: от -40°С до 85 °С
Влажность: от 5% до 95% (без конденсации)

Соответствие

CE сертификация, FCC class A

Поддерживаемые стандарты

IEEE 802.3
IEEE 802.3u for 100BaseT(X) and 100Base FX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1W for Rapid STP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Quality of Service
IEEE 802.1X for Security
IEEE 802.3ad for Port Trunk with LACP
IEC61000-4-2(ESD): ±8kV Contact discharge, ±15kV Air discharge
IEC61000-4-3(RS): 10V/m(80~1000MHz)
IEC61000-4-4(EFT): power line: ±4kV, Data line: ±2kV
IEC61000-4-5 (Surge ) : power line: CM±4kV/DM±2kV, Data line:±4kV
IEC61000-4-6 (Rf transmission ) : 10V (150kHz~80MHz)
IEC61000-4-8 (power frequency magnetic fields): 100A/m continued;1000A/m ,1s to 3s
IEC61000-4-9 (pulsed magnet field ) :1000A/m
IEC61000-4-10(damped oscillation): 100A/m
IEC61000-4-12/18(Shockwave): CM 2.5kV,DM 1kV
IEC61000-4-16(Common-mode conduction):30V continued, 300V,1s
FCC Part 15/CISPR22(EN55022): Class A
IEC61000-6-2(General industrial standard)
IEC60068-2-6(Anti-Vibration)
IEC60068-2-27(shock resistance)
IEC60068-2-32(free falling)
IEC61850-3(transformer substation)
IEEE1613(sub-station)

 •
