L3 коммутатор ISCOM3048XF-6Q

ISCOM3048XF-6Q является L3 коммутатором Ethernet с 48 x 10GE SFP+ и 6 x 40GE QSFP+ интерфейсами для сетей агрегации и дата-центров. Поддерживает статическую маршрутизацию для IPv4 и IPv6, а также протоколы динамической маршрутизации.

Коммутатор ISCOM3048XF-6Q

Особенности

Высокая пропускная способность и надежность

Коммутатор ISCOM3048XF-6Q представляет собой устройство в корпусе в 1U и обладает пропускной способностью до 1,44 Tbit/s . Поддерживается два сменных блока электропитания AC 220 Вольт или DC -48 Вольт (от -36 Вольт до -72 Вольт) и два сменных вентилятора для резервирования

Raisecom ISF стекирование

Несколько коммутаторов, соединенных между собой физическими портами, могут быть объединены в один виртуальный стек и работать совместно, как единое устройство.

Высокий уровень надежности

Поддержка STP, RSTP, MSTP;
Поддержка LACP и MC-LAG MLACP;
Поддержка стандарта ITU-T G.8032;
Поддержка работы с 2 операционными системами и 2 конфигурационными файлами.

Гибкие настройки безопасности

Поддержка аутентификации по IEEE802.1x RADIUS и TACACS+ ,
ACL и Port Security , а также различных политик безопасности ,
DHCP Snooping для IPv4 и IPv6 и DHCP Option 82 / DHCP Option 18 / DHCP Option 37 ,
DAI ( Dynamic ARP Inspection ) и IP Source Guard , Storm Control и Loopback Detection

Поддержка IPv6

Соответствие требованиям для сетей IPv6 и поддержка IPv6 для удаленного управления по Telnet, FTP / TFTP или SNMP ;
Поддержка IPv6 ACL, DHCP Snooping для IPv6 , RA Snooping и DHCP Option 18 / DHCP Option 37 для обеспечения безопасности сети;
Поддержка MLD Snooping для передачи IPv6 Multicast трафика в сетях IPTV

Настройки QoS

Поддержка классификации трафика по портам Ethernet и меткам IEEE802.1p CoS и
IP DiffServ , MAC адресам , IP адресам и др. ;
Поддержка очередей SP / WRR / SP+WRR / DRR / SP+DRR ;
Вывод информации о статистике трафика

Мониторинг и конфигурирование оборудования

Поддержка Telnet, SSH , SNMP и других протоколов для управления устройствами ;
Поддержка автоматической конфигурации коммутатора. Администратор может поместить конфигурационный
файл на TFTP-сервер для автоматической загрузки настроек на коммутатор, тем самым упрощая управление.

Основные функции

Интерфейсы

Uplink: 6 портов 40GE QSFP+ ;
Downlink: 48 портов 10GE SFP+ (поддерживается работа GbE SFP на скорости 1 Гбит\сек также) ;
1 интерфейс 10/100 Base-T Ethernet для удаленного управления по Telnet / SSH / SNMP;
1 консольный интерфейс USB для локального управления ;
1 консольный интерфейс RS-232 для локального управления

Пропускная способность

1.44 Tbit/s
1080 Mpps (packet per second)

Размеры

440x420x43.6

Потребляемая мощность

До 260 Вт

Диапазон напряжений

AC 220 Вольт ( от 100 до 240 VAC , 5 A , 50/60 Hz ) ,
DC -48 Вольт (от -36 Вольт до -72 Вольт , 10 A )

Рабочие характеристики

Влажность: 10 %-90% ;
Рабочая температура: 0~50 C;
Грозозащита 6кВ

Размер пакета

MTU 13 Kbyte для Jumbo Frame;
DLF control

Таблица MAC адресов

Поддержка до 128K MAC адресов ;
До 1024 статических адресов ;
Изучение MAC адресов для VLAN ;
Поддержка функции Port Security

VLAN

Поддержка IEEE802.1Q VLAN ( до 4094 меток VLAN ) , Port QinQ , Selective QinQ , Protocol-based VLAN и GVRP ,
VLAN mapping ( 1:1, inner and outer VLAN mapping ) и др.

Multicast

L2 multicast table(24K), static L2 multicast table (1K);
IGMPv1,v2, v3 protocol;
IGMP snooping;
IGMP VLAN copy;
IGMP Proxy
IGMP Filter

Обнаружение Loopback
на порту

Поддержка loopback detection, порт отключается при обнаружении петли loop back

QoS

Режим Trust: port-priority/CoS/DSCP;
Priority mapping: cos-mapping/dscp-mapping/dscp-mutation-mapping;
Поддержка SP/WRR/SP+WRR/DRR/SP+DRR;
Поддержка гарантий пропускной способности: CIR/CBS/EIR/EBS, MEF/RFC4115;
Поддержка CAR и HCAR;
Поддержка обработки статистики

ACL

MAC ACL(400), IP ACL(400), IPv6 ACL(128);
User defined ACL(128);
Комбинации ACL на основе VLAN/CoS/MAC/EtherType/IP/L4 protocol

Протоколы резервирования

Link Aggregation и LACP ;
MC-LAG MLACP ;
STP, RSTP, MSTP и RSTP Multiprocess;
Loopback detection;
ITU-T G.8032 v1 / ITU-T G.8032 v2
VRRP

Безопасность

IEEE802.1x RADIUS и TACACS+ для AAA ;
ACL и Port Security ;
PPPoE+ ;
DHCP Snooping для IPv4 и IPv6 ;
DAI ( Dynamic ARP Inspection ) и IP Source Guard ;
Storm Control для broadcast, multicast и unknown-unicast трафика

IPv4

Поддержка до 256 IP адресов в разных VLAN ;
До 16K записей ARP для IPv4 , До 256 статических записей ARP для IPv4
DHCP Client, DHCP Snooping, DHCP Option 61 / DHCP Option 82 ;
Proxy ARP

IPv6

До 4K записей ARP для IPv6 , До 256 статических записей ARP для IPv6 ;
Поддержка NDP и RA Snooping ;
DHCP Option 18 / DHCP Option 37 для IPv6 ;
MLD Snooping , MLD Filter , MLD Proxy ;
Поддержка ping, traceroute , Telnet, TFTP / FTP, SSH , SNTP / NTP , SNMP , RADIUS и др. для IPv6

IP маршрутизация

IPv4 статическая маршрутизация ;
IPv6 статическая маршрутизация ;
RIP v1/v2 и RIP-NG для IPv6 ;
OSPFv2 для IPv4 и OSPFv3 для IPv6 ;
PIM-SM для IPv4 и PIM-SM для IPv6 ;
ECMP ;
policy routing ;
VRRP

Ethernet OAM

802.3ah EFM

Стекирование



Поддержка стекирования до 8 устройств по протоколу Raisecom ISF в топологии "цепь" или "кольцо" ;
Поддержка выбора master / slave устройств и др.

Управление

Поддержка консольного порта RS-232 для локального управления ,
Поддержка Telnet ( до 10 сессий ) , SSH v2 ( до 10 сессий ) , SNMP v1/ v2 / v3 для удаленного управления ;
Поддержка Syslog для мониторинга;
RMON ;
LLDP ;
Поддержка мониторинга SFP DDM для SFP модулей ;
Автоматическая конфигурация оборудования по TFTP ;
Поддержка зеркалирования портов ( port mirror ) и зеркалирование трафика в VLAN ;
Мониторинг аварийных сообщениий и др.









Соответствие

MIB
управление

802-1x-2004-MIB
DISMAN-PING-MIB
DOT3-OAM-MIB
IEEE8021-CFM-MIB81
RFC1213
RFC1493
RFC1757
RFC1907
RFC2233
RFC2571
RFC2572
RFC2573N
RFC2573P
RFC2573T
RFC2574
RFC2575
RFC2665
RFC2674P
RFC4363Q

Стандарты

IEEE802.1Q (VLAN)
IEEE802.3
IEEE802.3u
IEEE802.3ad Link Aggregation
IEEE802.1p
IEEE802.1Q VLAN
IEEE802.1ad QinQ
IEEE802.1D Spanning Tree Protocol
IEE802.1w RSTP
IEEE802.1s MSTP
IEEE802.1x Security
IEEE802.3ah OAM
IEEE802.1ag CFM
ITU-T Y.1731 Services OAM
ITU-T G.8031 ELPS
ITU-T G.8032 ERPS
IGMP v1/v2/v3
SNMPv1/v2c/v3
MEF 9 & MEF 14

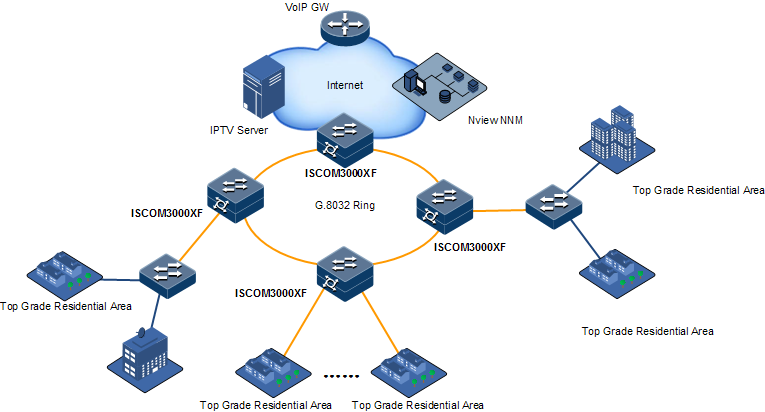

Применение:
