Управляемые коммутаторы серии ISCOM S5600-EI (24 / 48 клиентских медных/оптических портов GE и  4x10G SFP+ uplink портов)

Инструкции Информация для заказа коммутаторов Информация для заказа SFP модулей
iscom s5600-ei
Серия управляемых коммутаторов Ethernet
В линейку входят четыре устройства: две модели с оптическими клиентскими портами и две модели с электрическими клиентскими портами.
Коммутаторы оснащены слотом расширения, с возможностью установки 2х40G интерфейсов.
Устройства поддерживают стекирование и резервирование по питанию.
Гарантия: 12 мес.
Узнать цену

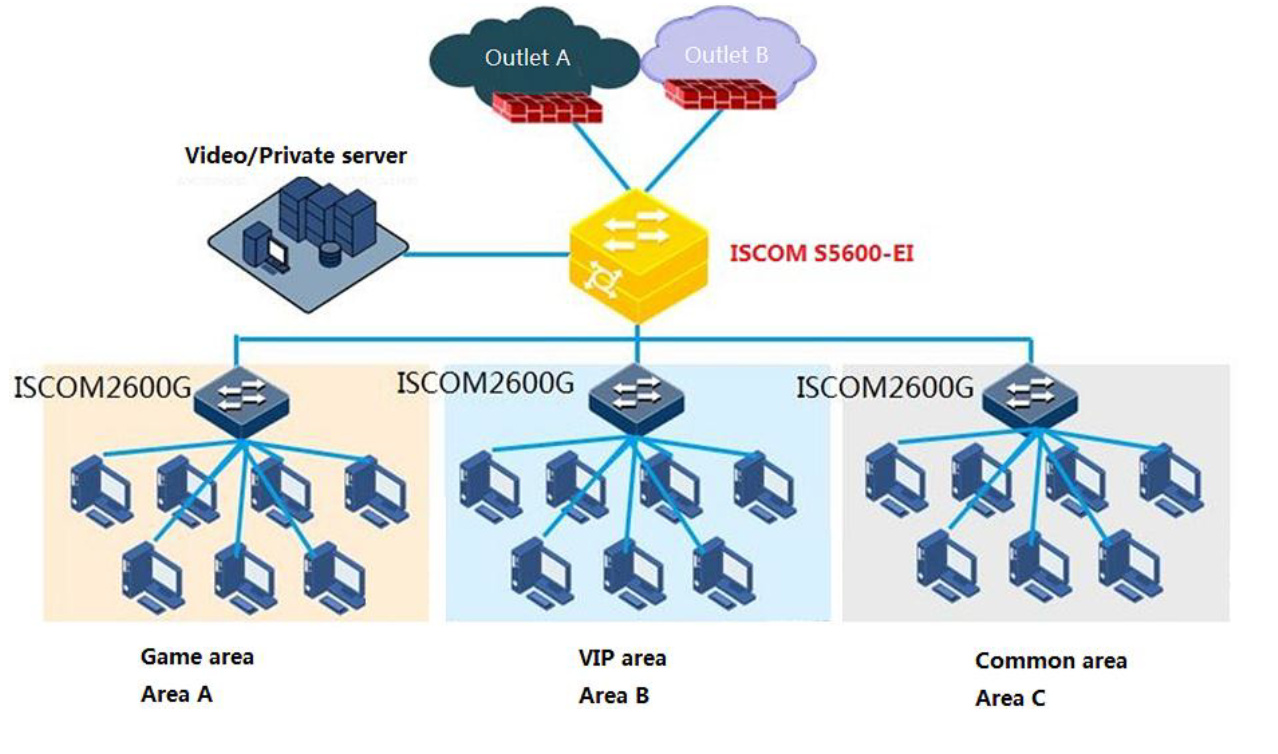

Описание Подробные характеристики Модельньный рядПрименениеМодули расширения

Устройства серии ISCOM S5600-EI являются L2 Gigabit Ethernet коммутаторами аггрегации. В серию ISCOM S5600-EI входят такие модели коммутаторов,как ISCOM S5600-52C-EI(48GE + 4*10G SFP+), ISCOM S5600-28C-EI-24F (24*1GSFP + 4*10GSFP+), ISCOM S5600-52C-EI-48F (48*1G SFP + 4*10GSFP+). В каждую модель возможна установка карты расширения, добавляющей 2*40GE, 8*10GE SFP+ или 8*GE SFP интерфейсы. Обладая различными наборами интерфейсов, коммутаторы серии ISCOM S5600-EI помогут пользователям решить разнообразные задачи при построении сети.

Высокая производительность и широкие возможности расширения интерфейсов

Коммутаторы серии ISCOM S5600-EI обладают широким спектром интерфейсов, включая медные или оптические интерфейсы 24/48 GE и 4 оптических интерфейса 10GE. Коммутаторы серии ISCOM S5600-EI возможно при необходимости дополнить различными интерфейсные карты расширения, включая 8-интерфейсную оптическую карту расширения 10GE / GE, 2-интерфейсную оптическую / электрическую интерфейсную карту 10GE и 2-интерфейсную карту расширения 40GE, что обеспечивает удовлетворение любых требований для агрегации в большой сети, развертывания в сети малого и среднего размера.

ISF

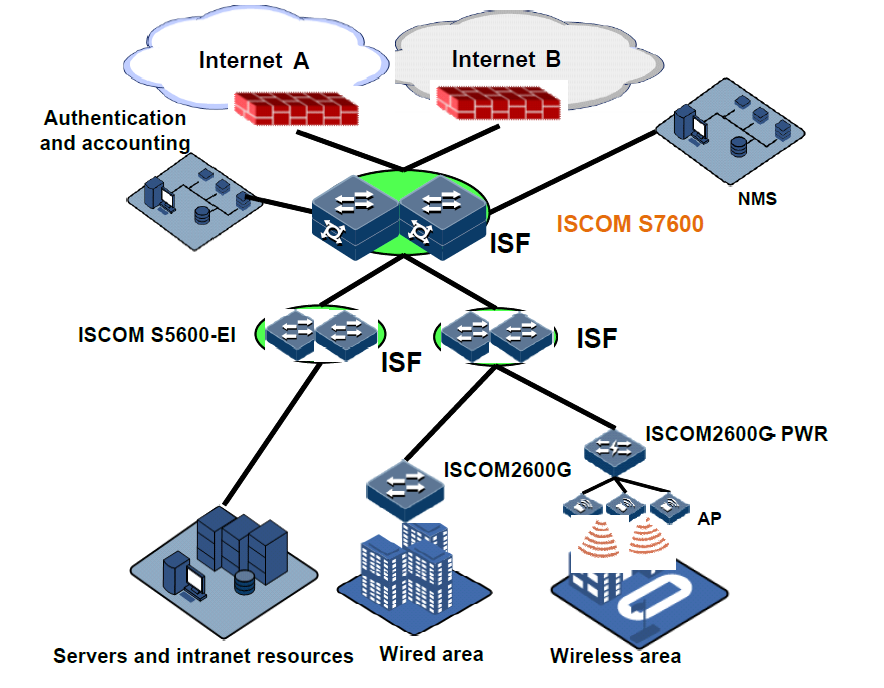

Коммутаторы серии ISCOM S5600-EI поддерживают ISF, что позволяет объединять до 9 коммутаторов в одно виртуальное устройство, обеспечивая таким образом еще большую производительность. Кроме того ISF упрощает конфигурацию и управление, но также повышает надежность на уровне устройства и даже повышает надежность на уровне канала посредством агрегирования каналов между устройствами.

Высокая надежность

Коммутатор серии ISCOM S5600-EI поддерживает сменные двойные источники питания, которые обеспечивают резервирование 1 + 1. Он даже поддерживает гибридные источники питания переменного и постоянного тока, которые можно гибко настраивать по мере необходимости. Он также поддерживает сменные двойные вентиляторы, которые могут автоматически регулировать скорость вращения в зависимости от температуры и повышают надежность устройства.

Высокая пропускная способность
1U, легко устанавливается в различные помещения, имеет безвентиляторное исполнение и обладает пропускной способностью до 176 Гбит/с; Downlink интерфейс: до 48х10/100/1000 Base-T электрических интерфейса; Uplink интерфейс: 4х1000 Mbit/s комбо интерфейса или 4х10 Гбит/с SFP+ интерфейса;
Высокая надежность
Поддержка STP, RSTP, MSTP и multi-RSTP Поддержка LACP и MLCAP Поддержка ITU-T G.8032 и время переключения менее 50мс. Поддержка dual-system и dual-configuration-file redudancy backup.
Различные гарантии безопасности
Поддержка IEEE 802.1x ACL на интерфейсах, поддежка различных протоколов AAA, например, RADIUS, TACACS+; Поддержка port secure MAC для защиты от атак нелегальных пользователей; Поддержка ACL и различных политик для контроля пересылки пакетов; Поддержка DHCPv4/v6 Snooping и Option 82/18/37 для защиты от DHCP атак; Поддержка DAI и IP Source Guard на основе DHCP таблиц для защиты от ARP и IP атак; Поддержка broadcast storm control и loop detection для обеспечения стабильности сети; Поддержка грозозашиты для питания и всех электрических интерфейсов Ethernet.
Индивидуальный QoS
Поддержка сложной классификации трафика Поддержка классификации трафика в соответствии с пользовательскими полями в пакете Поддержка различных алгоритмов обработки очередей, например, SP/WRP/SP+WRR/DRR/SP+DRR; Поддержка статистики трафика.
Готовность работы с IPv6
Соответствия требованиям сетей IPv6 и поддержка IPv6 удаленного управления через Telnet, HTTP или SNMP; Поддержка IPv6 ACL, DHCPv6 Snooping, RA Snooping и Option18-37 для обеспечения безопасности сети; Поддержка MLD Snooping для обеспечения мониторинга IPv6 multicast
OAM и SLA
Поддержка point-to-point IEEE802.3ah link monitoring; Поддержка end-to-end hardware IEEE802.1ag для реализации 3,3ms CC мониторинга; Поддержка SLA, Y.1731 и поддержка мониторинга производительности L2/L3 сети.
Управление системой
Поддержка SNMP, RMON, Telnet, SSH и Web-интерфейса для повышения удобства работы с устройством; Поддержка автоматической конфигурации и загрузки. Администратор может поместить конфигурационный файл на заранее установленный TFTP-сервер для автоматической загрузки коммутатора, тем самым упрощая управление.

Основные функции

Слот для карты расширения 2-порта 40GE QSFP+
8-портов 10GE SFP+
8-портов GE SFP
Базовые функции Console/Telnet
User management CLI File management (BootROM/system file/configuration file)
Загрузка и обновление(automatic loading through TFTP, upgrading through BootROM, FTP, or TFTP)
Time management
Interface management
Task scheduling
Watchdog

Рабочие характеристики

Диапазон напряжений: от 100 до 240 VAC , от -32 до -72 VDC;
Влажность: 10 %-90% ;
Рабочая температура: 0~50 C;
Грозозащита 6кВ

Размер пакета

MTU(12K);
DLF control

Ethernet

MAC address management
VLAN (4094)
MAC and subnet-based VLAN
Private VLAN
64K MAC
VLANIF interface
Basic QinQ and selective QinQ
VLAN mapping
Loop detection
Interface protection
Port mirroring
Interface isolation
STP
L2CP transparent transmission
GVRP
Voice VLAN

Multicast

Static Layer 2 multicast
Route multicast management
IGMP
IGMP Snooping
IGMP MVR
IGMP filtering
MLD
VLAN Copy

Обнаружение Loopback
на порту

Поддержка loopback detection, порт отключается при обнаружении петли loop back

QoS

Priority mapping
Priority trust
Bandwidth guarantee
Interface shaping
Queue scheduling
WRED
Filter
Traffic policy

ACL

MAC ACL(400), IP ACL(400), IPv6 ACL(128);
User defined ACL(128);
Комбинации ACL на основе VLAN/CoS/MAC/EtherType/IP/L4 protocol

Гибкость

LACP;
MLACP;
STP, RSTP, MSTP;
Loop detection;
G.8032 v1/v2

Защита

Port security MAC
ACL
Dynamic ARP detection
Anti-ARP attacks
RADIUS authentication
TACACS+
802.1X
PPPoE+
Storm control
IP Source Guard
CPU protection

IPv4

ARP
NDP
DHCP Client
DHCP Server
DHCP Relay
DHCP Snooping
DHCP Option 82/DHCP Option 61/IPv6 DHCP Option 18
DHCPv6 Client
DHCPv6
DHCPv6 Snooping
ND Snooping

IPv6

ARP IPV6(4K), static ARP IPV6(256);
NDP;
RA Snooping;
DHCPv6 Optiong (18,37)
MLD Snooping;
MLD;
MLD Filter;
MLD Proxy;
IPv6: Ping, Tracert, Telnet, TFTP/FTP, SNTP/NTP

IP v4/6 маршрутизация

Static route

Надежность Link aggregation
Link-state tracking
Interface backup
UDLD
mLACP
VRRP

OAM

IEEE 802.3ah
BFD
EFM
CFM
Y.1731

IFS стекирование



ISF виртуализация через сервисные интерфейсы

Управление

SNMP
RMON
LLDP
Optical module DDM
System log
Alarm management
Fan monitoring
Cable diagnosis
Hardware monitoring
CPU monitoring
Dual system
Ping and Traceroute
Performance statistics



Соответствие

Стандарты

IEEE802.1AB Station and Media Access Control Connectivity Discovery

IEEE 802.1D-2004 Part 3: Media Access Control (MAC) Bridges

IEEE 802.1Q-2005 - Standard for Local and Metropolitan Area Networks - Virtual Bridged Local Area Networks

IEEE 802.1d

IEEE 802.1s-2002 - Amendment to 802.1Q Virtual Bridged Local Area Networks: Multiple Spanning Trees IEEE 802.1w-Rapid Reconfiguration of Spanning Tree

IEEE 802.3-2005 Part 3: Carrier sense multiple access with collision detection (CSMA/CD) access method and physical layer specifications IEEE 802.1ag: Virtual Bridged Local Area Networks Amendment 5: Connectivity Fault Management IEEE 802.1ad Provider Bridges

IEEE 802.1x -2004 - Port Based Network Access Control IEEE802.3ab 1000BASE-T

IEEE802.3ad Link Aggregation IEEE802.3ae-2002, 10 Gb/s Ethernet IEEE802.3z Gigabit Ethernet IEEE802.3ah Ethernet in the First Mile

MEF Technical Specification MEF 6.1 Ethernet Services Definitions - Phase 2

MEF Technical Specification, MEF 9 Abstract Test Suite for Ethernet Services at the UNI

MEF Technical Specification, MEF 10.2 Ethernet Services Attributes - Phase 2

MEF Technical Specification, MEF 10.2.1 Performance Attributes Amendment to MEF 10.2

MEF Technical Specification, MEF 11 User Network Interface (UNI) Requirements and Framework

MEF Technical Specification, MEF 12.1 Carrier Ethernet Network Architecture Framework Part 2: Ethernet Services Layer - Basic Elements

MEF Technical Specification, MEF 13 User Network Interface (UNI) Type 1 Implementation Agreement

MEF Technical Specification, MEF 14 Abstract Test Suite for Traffic Management Phase 1

MEF Technical Specification, MEF 16 Ethernet Local Management Interface

MEF Technical Specification, MEF 17 Service OAM Requirements & Framework

MEF Technical Specification, MEF 19 Abstract Test Suite for UNI Type 1

MEF Technical Specification, MEF 20 User Network Interface (UNI) Type 2 Implementation Agreement

MEF Technical Specification, MEF 21 Abstract Test Suite for UNI Type 2 Part 1 Link OAM

MEF Technical Specification, MEF 23.1 Class of Service Phase 2 Implementation Agreement

MEF Technical Specification, MEF 24 Abstract Test Suite for UNI Type 2 Part 2 E-LMI

MEF Technical Specification, MEF 25 Abstract Test Suite for UNI Type 2 Part 3 Service OAM

MEF Technical Specification, MEF 26.1 External Network Network Interface (ENNI)– Phase 2

MEF Technical Specification, MEF30.1 Service OAM Fault Management Implementation Agreement Phase 2

MEF Technical Specification, MEF33 Ethernet Access Services Definition

MEF Technical Specification, MEF34 ATS for Ethernet Access Services

MEF Technical Specification, MEF35 Service OAM Performance Monitoring Implementation Agreement

MEF Technical Specification, MEF36 Service OAM SNMP MIB for Performance Monitoring

MEF Technical Specification, MEF37 Abstract Test Suite for ENNI

ITU-T Y.1541 Network Performance Objectives For IP-Based Services

ITU-T Y.1731 OAM Functions and Mechanisms for Ethernet based networks

ITU-T G.8031 Ethernet linear protection switching

ITU-T G.8032 Ethernet ring protection switching

RFC1349 Type of Service in the Internet Protocol Suite

RFC2131 Dynamic Host Configuration Protocol

RFC2132 DHCP Options and BOOTP Vendor Extensions

RFC2819 Remote Network Monitoring Management Information Base

RFC2863 The Interfaces Group MIB

RFC2474 Definition of the Differentiated Services Field (DS Field) in the IPv4 and IPv6 Headers

RFC2475 An Architecture for Differentiated Services

RFC2678

RFC2598 An Expedited Forwarding PHB

RFC2698 A Two Rate Three Color Marker

RFC4115 A Differentiated Service Two-Rate, Three-Color Marker with Efficient Handling of in-Profile Traffic

RFC4363 Definitions of Managed Objects for Bridges with Traffic Classes, Multicast Filtering, and Virtual LAN Extensions

SFF-8472









Спецификация устройств серии ISCOM S5600-EI :

Устройство

ISCOM S5600-28C-EI

ISCOM S5600-28C-EI-24F

ISCOM S5600-52C-EI

ISCOM S5600-52C-EI-48F

Интерфейсы

Uplink: 4x10GE SFP+
Downlink:24xGE RJ45

Uplink: 4x10GE SFP+
Downlink:24xGE SFP

Uplink: 4x10GE SFP+
Downlink: 48xGE RJ45

Uplink: 4x10GE SFP+
Downlink:48xGE SFP

Интерфейсы управления

1 network managment interface, 1 Console interface, 1 out-of-band interface

Пропускная способность (Gbit/s)

128

128

176

176

Скорость передачи пакета (Mpps)

216

216

252

252

Размеры (mm)

444x420x44.4

444x420x44.4

444x420x44.4

444x420x44.4

Потребляемая мощность(W)

< 65

< 65

< 80

< 85

 •











 •

ESW SUB 2Q

Интерфейсная карта на 2 порта 40GE QSFP +

ESW SUB 8XF

Оптическая интерфейсная карта на 8 портов 10 GE

ESW SUB 8GF

Интерфейсная карта на 8 портов GE SFP

ESW SUB 8G

Интерфейсная карта на 8 портов GE

FAN308 S5600

Вентилятор

EI RPA1153 U220S12

Сменный источник питания переменного тока 150 Вт

RPD1153 48S12

Сменный источник питания постоянного тока 150 Вт
