ISCOM2924GF-4C управляемый оптический коммутатор на 24 порта 100/1000 BASE-X SFP и 4 порта 10GE SFP+

     ISCOM2924GF-4C представляет собой коммутатор уровня агрегации и имеет 24 x 100/1000 Mbps оптических SFP порта и 4 x 10GbE SFP+ порта для uplink. Поддерживается резервирование по питанию AC 220 Вольт или DC -48 Вольт. Коммутатор предназначен в первую очередь для подключения сетей доступа (Access Network) к опорной сети оператора связи (Edge Network / Core Network). Он поддерживает протоколы ITU-T G.8031/2 для защиты с резервирование в кольце или при линейном подключении, так же поддерживает EAPS.
    Коммутатор ISCOM2924GF-4C позволяет внедрить сервисы E-line и E-LAN для Ethernet операторского класса, определенные в стандартах MEF, и поддерживает все атрибуты MEF-9/14, а также протоколы E-LMI, IEEE802.1ag, Y.1731, IEEE802.3ah, LLDP и др. Можно отметить, что в слотах GbE SFP для подключения клиентов поддерживаются не только двухволоконные или одноволоконные WDM GbE SFP, но и двухволоконные или одноволоконные WDM SFP 100 Base-F для подключения медиаконвертеров Ethernet / Fast Ethernet на скорости 100 Мбит/сек.



Коммутатор ISCOM2924GF-4C с портами 10 Gigabit Ethernet

Режим коммутации:

Режим "Store and Forward"
не блокирующий

Коммутация пакетов

MTU: 12288 байт
DLF контроль

Настройки полосы пропускания (Bandwidth Profile)

Максимальное ограничение скорости на клиентском порте (rate limit): 1048576 Кбит/с
Конфигурация burst для пакетов - максимальный размер burst: 512 Кбайт
Ограничение скорости входного трафика на порте (ingress rate limit per port)
Shaping исходящего трафика на порте
Ограничение скорости по VLAN (rate limit per VLAN)
Шаг приращения: 64 Кб/с (64Кб-1Мб), 1 Мб/с (1-100Мб), 10 Мб/с (100-1000Мб)

Поддержка защиты от шторма (storm control)

Broadcast storm-control
Multicast storm-control
Unicast DLF control на каждый порт. Режимы работы: global, bps, burst; Default burst: 8KB

Агрегация соединений
(Link Aggregation)

До 8 групп, до 8 портов в каждой группе.
Балансировка нагрузки на основе MAC.
Балансировка нагрузки на основе MAC & IP
Static LACP

Зеркалирование трафика
(Port Mirroring)

Поддержка зеркалирования N:1 для портов
Поддержка раздельного зеркалирования для входных и выходных портов
Поддержка различных конфигураций для порта источника и порта назначения

Таблица MAC адресов

32K MAC адресов
Добавление/удаление MAC адресов
Просмотр статистики MAC адресов
Поиск MAC адресов
Aging время:10-1000000 сек
Предел количества MAC-адресов таблицы на порт:1-255
Настройка предела количества MAC-адресов на основе VLAN для порта

Multicast

1K multicast адресов
Статическая multicast группа
IGMP Snooping (V1,V2,V3)
Multicast фильтрация и отбрасывание неизвестного multicast трафика
MVR

STP

STP,RSTP & MSTP (64 instances) 256 STG

Flow Control

IEEE 802.3x для режима full duplex
Back pressure для режима half duplex
Различная конфигурация для каждого направления

Поддержка VLAN

IEEE802.1Q VLAN
4K активных меток VLAN
GVRP, 256 динамических VLAN

QinQ

QinQ на порт,
Selective QinQ (Flexible Q-in-Q)
2:1 VLAN-mapping на основе inner / outer VLAN tag

Прозрачная передача
(L2PT Transparent Relay)

Прозрачная передача (L2 protocol tunneling) сообщений BPDU, меток VLAN, кадров RADIUS DOT1X, сообщений LACP, CDP, VTP, UDLD, PAGP

Кольцо по Ethernet

RAISECOM Ethernet кольцо: время восстановления ≤ 50 мс
Максимум 8 ethernet колец, максимум 124 устройств в каждом кольце;
Поддержка протокола RRPS

Цифровая диагностика SFP

Поддерживается SFP DDI (Digital Diagnostic Interface)

Обнаружение Loopback
на порту

Поддержка loopback detection, порт отключается при обнаружении петли loop back

Port backup

Поддерживается

ACL

ACL на основе MAC
ACL на основе IP
ACL map (L2~L4 byte) и пользовательская настройка user-defined ACL (offset диапазон: 22~63 byte)
ACL для порта, протокола и VLAN

Фильтрация

Аппаратный ACL фильтр
Фильтрация исходящего трафика на портах
"Из-в" фильтрация
Аппаратная поддержка до 1536 потоков данных
Фильтрация IP пакетов по доступу к коммутатору

QoS

Глобальный CoS в queue mapping
Глобальный DSCP в queue mapping
Режим глобального TRUST
TRUST CoS приоритет
TRUST DSCP приоритет
Глобальный планировщик очередей
8 очередей на порт
SP
WRR
WRR весовой диапазон:1-15
SP+WRR
DRR
DRR весовой диапазон:1-15
Статистика потока
Зеркалирование на основе потока (mirroring)
Ограничение скорости на основе потока (rate limit)
Перенаправление на основе потока (redirect)
VLAN swapping на основе потока
Перезапись (rewriting) 802.1p CoS, DSCP, IP precedence и internal priority
ACL исходящего трафика

Безопасность

Классификация пользователей и защита по паролю
RADIUS
TACACS+
Привязка IP-адреса, MAC-адреса и порта (IP-MAC-port binding)
Защита порта (Port Protection)
DOT1X
PPPoE агент (PPPoE+)
IP Source Guard
Dynamic ARP Inspection (DAI)

Протокол маршрутизации

Статическая маршрутизация & шлюз по умолчанию

Администрирование

Вывод отладочной информации Debug Information Output
PING (Packet Internet Groper)
Telnet клиент
Traceroute
Статистика порта и динамическая статистика порта

Восстановление пароля

Поддерживается

MEF 9 & 14

Поддерживается

Управление

CLI
ARP
16 интерфейсов L3 , Super VLAN, до 4094 меток VLAN, Console/Telnet/SSH2/Web/SNMP
RMON1,2,3 & 9
Bridge MIB (RFC1493)
RAISECOM NMS
Syslog
Hierarchical alarms
Link alarm на порт
Keepalive report
Fault pass through
Sub-module information management

Управление кластерами

RAISECOM Neighbor Discovery Protocol (RNDP),
RAISECOM Topology Discovery Protocol (RTDP),
RAISECOM Cluster Management Protocol (RCMP),
RAISECOM Cluster Program

Автоконфигурация

Автоконфигурация через DHCP клиент

Upgrade программного обеспечения

Xmodem/FTP upgrade в BOOTROM
FTP/TFTP (system & configuration файлы)

Планировщик задач

Планировщик задач по расписанию

Управление временем

Временная зона
Модификация времени
DST
Синхронизация системного времени с помощью SNTP Client/NTP

DHCP

DHCP Snooping
DHCP Client
DHCP Server
DHCP Relay Option 82 / Option 61

OAM

802.3ah OAM (обнаружение, пропускная способность соединения, удаленный loopback, обнаружение неисправности и статистика производительности по стандарту OAM)
OAM Active / Passive mode
Функция событий OAM (OAM Event)
OAM MIB для значений переменных
Расширенный Extended OAM (конфигурация на удаленных коммутаторах)

CFM

IEEE802.1ag / Y.1731 протокол: поддержка до 256 MEP, до 256 MA
Проверка соединения
Loopback
Linktrace
Мониторинг производительности

SLA

Layer-2/Layer-3 SLA (задержка кадров, jitter и потери)

Error Tolerance &
Redundancy

Сообщения по системным ошибкам
Быстрое восстановление после серьезных ошибок

G.8031/8032

G.8031 linear protection;
G.8032 ring protection

LLDP

Получение информации от удаленного узла на уровне канала

IPv6

Конфигурация и доступ по IPv6, MLD Snooping; DHCP на основе IPv6




ISCOM2924GF



Спецификация

Порты

24 порта 100/1000 BASE-X SFP
4 порта 10GE SFP+
1 порт 10/100 Base-T для удаленного управления по SNMP

Порт управления

1 последовательный порт Console RS-232
Настройки для подключения: 9600 бит/с, 8 бит, none parity, 1 stop bit, none flow control
1 порт USB для консоли

Емкость

128MB DRAM
32MB flash
2MB Switch buffer
1K IGMP групп

Индикация

Питание, SFP LNK,ACT speed
SFP+ LNK,ACT speed

Производительность

Матрица коммутации 128 Гбит/с

Потребляемая мощность

не более 45 Вт

Размеры

440(Ш)*360(Г)*44(В) мм

Вес

5.5 Кг

Источник питания

AC: 220 Вольт (90~264В, 47~63Гц)
DC: -48 Вольт (-36В ~ -75В)

Условия эксплуатации

Температура: 0~50 С
Влажность: 10~90% без конденсации

Соответствие безопасности

CE
UL
EMC класс A





Соответствие

MIB
управление

802-1x-2004-MIB
DISMAN-PING-MIB
DOT3-OAM-MIB
IEEE8021-CFM-MIB81
RFC1213
RFC1493
RFC1757
RFC1907
RFC2233
RFC2571
RFC2572
RFC2573N
RFC2573P
RFC2573T
RFC2574
RFC2575
RFC2665
RFC2674P
RFC4363Q
RAISECOM-ACL-MIB
RAISECOM-COMMONMANAGEMENT-
MIB
RAISECOMDOT1XMIB
RAISECOM-EXTEND-OAMUPGRADE-
MIB
RAISECOM-EXTOAM-MIB
RAISECOMIPSOURCEGUARS-
MIB
RAISECOM-KEEPALIVE-MIB
RAISECOM-OAM-MIB
RAISECOM-OPTICALMONITOR-
MIB
RAISECOM-PPPOEAGENTMIB
RAISECOM-QOS-MIB
RAISECOM-RCMP-MIB
RAISECOM-RELAY-MIB
RAISECOM-REMOTEMANAGEMENT-
LOCAL-MIB
RAISECOM-REMOTEMANAGEMENT-
REMOTEMIB
RAISECOM-RNDP-MIB
RAISECOM-RTDP-MIB
RAISECOM-SCHEDULE-MIB
RAISECOM-SYSLOGSERVICE-
MIB
SWITCH-SYSTEM-MIB
RAISECOM-UPGRADE-MIB
RAISECOM-USER-MIB
RC802-1X-MIB
RCCFM
RCDOT1AG
RCQINQ
RCSLA
RMONMIB
SWITCH-AUTOCONFIG-MIB
SWITCH-DAI-MIB
SWITCH-DHCPCLIENT-MIB
SWITCH-DHCPOPTION-MIB
SWITCH-DHCPSNOOPING-MIB
SWITCH-ERING-MIB
SWITCH-FILTER-MIB
SWITCH-IFEXTEND-MIB
SWITCH-IPDHCPSERVER-MIB
SWITCH-L3FILTER-MIB
SWITCH-LINKSTATETRACKMIB
SWITCH-MACCONFIG-MIB
SWITCH-MSTP-MIB
SWITCH-MVR-MIB
SWITCH-NTP-MIB
SWITCH-PORTBACKUP-MIB
SWITCH-PORTMIRROR-MIB
SWITCH-PORTSTATISTIC-MIB
SWITCH-RATELIMIT-MIB
SWITCH-RSTP-MIB
SWITCH-SNMP-MIB
SWITCH-SYSTEM-MIB
SWITCH-TRUNK-MIB
SWITCH-VLANCFG-MIB

Стандарты

IEEE 802.1Q VLAN
IEEE 802.3ad Link Aggregation
IEEE 802.1ad QinQ
IEEE 802.1D Spanning Tree
Протокол
IEEE 802.1w RSTP
IEEE 802.1s MSTP
IEEE 802.1x Security
IEEE 802.1p CoS Prioritization
IEEE 802.3x Flow Control
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault
Управление
ITU Y.1731 Services OAM
Статическая маршрутизация
IGMP v1,v2,v3 Multicast
RMON I and II standards
SNMPv1,SNMPv2c,and SNMPv3
MEF9 MEF14

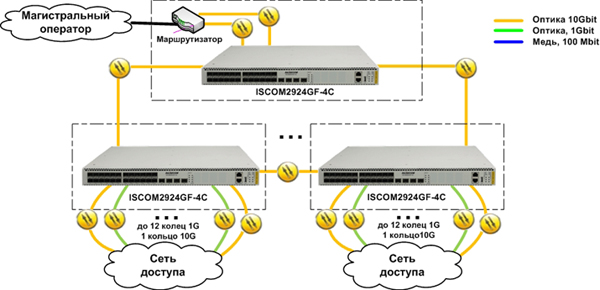

Схема применения в кольце:
