ONU 4FE+4RS232 ISCOM5104P-4R3



ISCOM5104P-4R3 представляет собой клиентское GEPON ONU устройство в металлическом корпусе и предназначено для установки в помещении пользователя с резервированием портов PON для uplink для промышленного Ethernet, а также пожарной и охранной сигнализации и мониторинга. Оборудование имеет 2 фиксированных одноволоконных порта GEPON и 4 порта 10/100 Base-T LAN с функциями L2 коммутатора, а также 4 порта RS-232 и порт RS-232 для подключения по консоли. Поддерживается VLAN, Q-in-Q, QoS, 8K MAC, ACL, Loopback Detection, STP/RSTP, MVR, IGMP Snooping, удаленное управление по Telnet\SNMP. ISCOM5104P-4R3 можно подключить к станционным OLT ISCOM5504, ISCOM5508, ISCOM5800E, ISCOM6800. Поддерживается встроенный блок питания AC 220 Вольт или встроенный блок питания DC -48 Вольт. ISCOM5104P-4R3 может использоваться для предоставления доступа в Интернет, сервисов IPTV и подключения VoIP-телефонов и построения сетей PON с дублированными портами GEPON.

 Абонентский терминал ONU ISCOM 5104P-4R3

MTU кадров

1518, 1596 байт

Резервирование

Двойная защита по PON портам; резервное переключение PON портов

RS232 порт

Скорость последовательного порта 300/1200/2400/4800/9600/19200 бит/сек

Ограничение скорости по портам (port rate limit)

Регулировка входящего и исходящего трафика, шаг 64 кбит/сек

Контроль шторма (storm control)

Поддержка контроля broadcast шторма, multicast и DLF в соответствие с настройкой PPS (packets per second)

Управление потоком (Flow control)

IEEE802.3x в full duplex; back pressure в half duplex

Таблица MAC адресов

8K MAC адресов

Multicast

IGMP Snooping V1/V2/V3

VLAN

IEEE802.1Q, 4096 активных VLAN; VLAN stacking (Q-in-Q) и Rewriting

DBA

Поддержка Dynamic bandwidth allocation(DBA) с шагом 64кбит/сек

Диагностика соединений

Измерение и диагностика соединений на сетях PON

OAM

Поддержка IEEE802.3ah стандарта OAM

Сетевое / удаленное управление

SNMP/Console
ONU устройства управляются удаленно

Мониторинг

Поддержка мониторинга GEPON, сбор статистики; конфигурация переменных мониторинга; управление настройками аварийных сообщений

QoS

до 4 исходящих очередей; поддержка алгоритма Strict Priority; поддержка фильтрации на 2 - 4 уровне











   Спецификация

PON интерфейс

2 PON порта
оптический модуль SFP SC/PC разъем
Single mode, 1 волокно
1310нм burst передача
1490нм continuous прием
Симметричный 1.25Гбит/с
10~20км дистанция
Индикаторы: LNK, ACT

Ethernet интерфейс

4*10/100 Base-T
Auto-negotiation
RJ45 разъем
Full/half duplex mode
Flow control
Auto MDI/MDI-X
Дистанция 100 метров
Индикаторы: LNK/ACT, 100M.

Интерфейс данных

4* RS232 последовательных портa
Скорость:300~19200 бит/сек,
Асинхронная передача

Индикаторы

индикаторы питания, системы

Вес

1.3 кг

Электропитание:

AC: 176~264В
DC: -36 ~ -72В

Габариты

260(Ш)*130(Г)*54(В)мм

Потребляемая мощность

не более 10 Вт

Условия эксплуатации:

Рабочая температура: от 0°С до 55°С
Влажность: от 20% до 90% (без конденсации)

Соответствие:

CE Class A
EN 60950-1
UL 60950-1











   Совместимость

Стандарты и протоколы

IEEE802.3-2002
IEEE802.3ah-2004
IEEE802.1p-2002
IEEE802.1Q-2003
RFC2011 SNMPv2
RFC2012 SNMPv2
RFC2013 SNMPv2
RFC2233
RFC2574
RFC2819
RFC3273
RFC3418
RS232

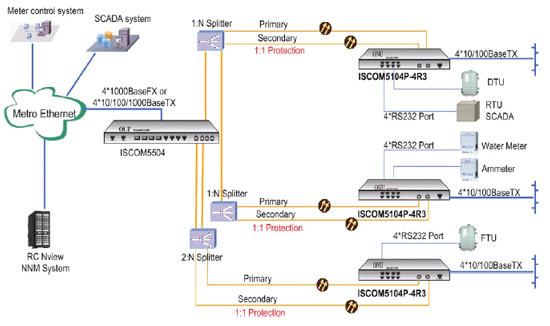

   Применение
