ISCOM5508 - это 1U 19" OLT (оптический линейный терминал) для сетей GEPON малой и средней емкости, который представляет собой шасси для установки плат и сменных блоков питания AC 220 Вольт и / или DC -48 Вольт или DC +24 Вольт. Вентиляторы (FAN) - также в виде сменного блока. Поддерживается до 12 GEPON одноволоконных WDM интерфейсов для подключения клиентских ONT и до 6 портов GE (4 x 1000 Base-X GbE SFP + 2 x 10/100/1000 Base-T Ethernet) для uplink.
Оборудование ISCOM5508 поддерживает широкий спектр функций, в том числе, 4096 меток VLAN, QinQ, Selective QnQ, 32K MAC, ACL, QoS, RADIUS, TACACS+, DHCP Relay Option 82 / DHCP Snooping , ARP Inspection, Storm-Control, IP Source Guard, Port Security MAC, Prevent DOS Attacking, Triple churning, P2P access control, Port isolation (Traffic Segmentation), STP / RSTP/ MSTP, ITU-T G.8031 / G.8032 ERPS, LLDP, LACP, MVR, IGMP Snooping и др
В шасси ISCOM5508 устанавливаеется одна плата ISCOM5508-SMC и при необходимости одна или две платы ISCOM5508-EP4. ISCOM5508-SMC представляет собой плату управления и коммутации и имеет 1 консольный порт RS-232 , 1 порт 10/100 Base-T Ethernet для удаленного управления по Telnet / SSH2 / SNMP , 4 порта 1000 Base-X GbE SFP для uplink, 2 порта 10/100/1000 Base-T Ethernet для uplink и 4 порта GEPON SFP для подключения клиентских ONU. Платы ISCOM5508-EP4 имеют 4 pon интерфейса для downlink в виде слотов SFP для установки модулей PON SFP с поддержкой диагностики SFP DDI или без поддержки диагностики SFP DDI.

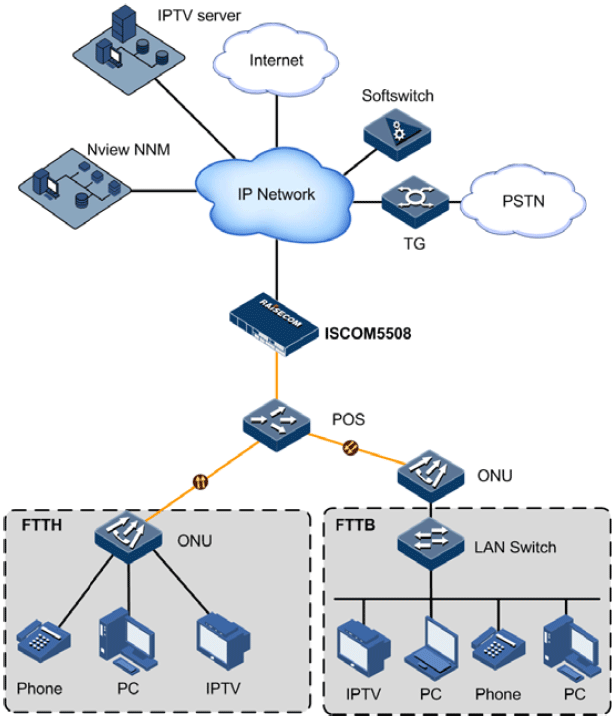

ISCOM5508 поддерживает до 768 ONU и является идеальным решением для развертывания gepon в коттеджном поселке и предоставления услуг доступа в Интернет, IP-телефонии и IP-телевидения / КТВ в частном секторе. Поддерживается удаленное управление по SNMP при помощи программы управления Raisecom NVIEW.
|
|
Станционное устройство OLT ISCOM 5508
|
|
Поддержка кадров
|
1536 байт
с шагом 64 кбит
|
|
Ограничение скорости порта
|
приращение 64 кбит/с
|
|
DBA
|
Поддержка трех форм DBA: FIR, BIR, PIR; детализация 64kb/с
|
|
Поддержка защиты от широковещательного шторма (storm control)
|
broadcast, multicast, unicast и DLF пакетов;
режимы: global, bps, burst; по умолчанию burst 8KB
|
|
Multicast трафик
|
IGMP Snooping V1/V2/V3
|
|
Spanning Tree
|
STP , RSTP, MSTP
|
|
Агрегация Линков (link aggregation)
|
до 6 групп по 8 портов в каждой, либо до 26 членов в группе,
распределение нагрузки основываясь на MAC и IP адресах,
двустороннее 1:1 Link резервирование
Ручная настройка и статический LACP
|
|
Зеркалирование
|
Port-to-Multiport либо отдельно для входящего и исходящего трафика
|
|
Таблица MAC адресов
|
IEEE802.1D, 32K MAC адресов, 1K статических MAC адресов; 1K multicast MAC адресов; функция запоминания MAC адресов может быть включена/выключена на каждом порте, ограничение числа MAC адресов на каждом порте, поиск и отображение адреса
|
|
Flow control
|
IEEE802.3x в режиме full duplex; back pressure в режиме half duplex
|
|
Поддержка VLAN:
|
4K active IEEE802.1Q, double tagging (Q-in-Q)
|
|
Прозрачная передача данных
|
Поддержка BPDU, Dot1x, LACP, LLDP, STP
|
|
Соглашение об уровне обслуживания (SLA)
|
Поддержка SLA для восходящего трафика с шагом 64 Кбит
|
|
Диагностика подключения
|
Диагностика подключения для PON сети
|
|
OAM
|
Поддержка стандартов IEEE802.3ah OAM и Raisecom OAM
|
|
Шифрование и безопасность
|
Защита от подключения незаконных ONU к PON сети с использованием регистрации ONU на OLT
|
|
Управление OLT
|
Console/Telnet/NMS/SNMP/SSHv2; RMON, 16 Layer 3 интерфейсов, Bridge MIB (RFC1493); System log
|
|
Управление ONU
|
Удаленное управление ONU с OLT
|
|
Управление сетью
|
Поддержка SNMP и telnet
|
|
Мониторинг
|
Отслеживание сетевой статистики и информирование об авариях
|
|
Ethernet Ring
|
Поддержка ERPA, до 8 Ethernet колец, до 124 устройства в кольце
switching time≤50ms
|
|
Multicasting
|
Поддержка более чем 1024 групп multicast; IGMP Snooping V1/V2/V3; IGMP
Proxy V1/V2/V3;
MVR;
|
|
QoS
|
Поддержка режима TRUST: CoS/TOS/DSCP
Flow статистика
Flow-based mirror/rate-limit/redirection/VLAN swapping/rewriting
802.1p CoS, DSCP, IP приоритета
|
|
Алгоритм обслуживания очередей
|
SP/WRR/DRR/SP+WRR/SP+DRR
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Интерфейс GEPON
|
12 портов GEPON для установки одноволоконных модулей SFP (1000BASE-PX20-D-SP или 1000BASE-PX20-D-M-SP)
одномодовый, прием 1310 нм, передача 1490 нм
симметричный 1.25Гбит/с , до 20 км
макс. коэфициент деления 1:64
индикаторы LNK, ACT
|
|
Интерфейс управления по Telnet / SNMP
|
1 х 10/100 Base-TX
разъем RJ-45
|
|
Сетевой интерфейс
|
4 х 100/1000 BASE-X SFP и 2 x 10/100/1000 Base-T RJ45
|
|
Емкость
|
36 Гбит/с матрица коммутации
128MB DRAM
32MB flash
1024 IGMP группы
|
|
Настройки последовательного порта RS-232
|
9600 бит/сек , 8 бит , none parity , 1 stop бит
|
|
Индикаторы
|
индикаторы питания, системы
|
|
Вес
|
6 кг
|
|
Электропитание:
|
AC 220В или DC -48В или DC +24В
|
|
Габариты
|
440(W) * 220(D)* 44,45(H) mm
|
|
Потребляемая мощность
|
не более 250 Ватт
|
|
Условия эксплуатации:
|
Рабочая температура: от 0°С до +50°С
Температура хранения: от -25°С до +70°С
Влажность: от 20% до 90% (без конденсации)
|
|
Соответствие:
|
CE сертификация, FCC class A
|
|
|
|
|
|
|
|
|
|
|
Совместимость
|
|
Поддерживаемые стандарты
|
IEEE 802.1Q VLAN
IEEE 802.3ad Link Aggregation
IEEE 802.1ad QINQ
IEEE 802.D Spanning Tree Protocol
IEEE 802.1s MSTP
RFC 2131 DHCP
RFC 2132 DHCP Options
IEEE 802.1x RADIUS
IEEE 802.1p CoS Prioritization
IEEE 802.3x Flow Control
IEEE 802.3ah OAM
IEEE 802.1ag CFM
ITU Y.1731 Services OAM
ITU-T G.8021
ITU-T G.8031
RFC1465 Static Routing
RFC1058 RIPv1 / RFC2453 RIPv2
IGMP v1/v2/v3
RMON I and II standards
SNMP v1/v2c/v3
MEF9 / MEF14
G.992.1/G.992.3/G.992.5
G.991.2/G.993.1/G.993.2
RFC 3261/2543, RFC 2327, RFC 3550,
ITU-T H.248 v1/v2/v3
DHCP v4/ DHCPv6
RFC2131
RFC3315
|
|
|
|
|
|
|
