ONU 24FE+24FXS ISCOM5224



ISCOM5224  это оборудование, разработанное, как устройство доступа для клиентов PON сетей. Устройство имеет 1 PON порт, 24*10/100M Ethernet порта для доступа клиентских шлюзов и компьютеров и 24*Pots порта для подключения аналоговых телефонов. Вместе с Raisecom ISCOM5504 или ISCOM5800 OLT устройствами ISCOM5224 обеспечивает полную функциональность коммутаторов уровня L2 для передачи данных и IPTV. ONU ISCOM5224 управляется удаленно через OLT устройство. ONU является идеальным решением для организации точки доступа и подключения телефонов в подъезде жилого дома.

   Абонентский терминал ISCOM 5224

Режим пересылки

Store-and-forward

Максимальный размер кадра

1518 Байт; 1596 Байт

Ограничение скорости порта

На основе контроля входного и выходного трафиков каждого порта, приращение 64 кбит/с

Поддержка защиты от широковеща-тельного шторма (storm control)

broadcast, multicast и DLF пакетов в соответствии с количеством пакетов в секунду (pps)

Multicast трафик

IGMP Snooping V1/V2/V3
Multicast VLAN Registration (MVR)

Spanning tree

STP и RSTP

Link aggregation

До 4 транк-групп, 100M порты в каждом транке
4 типа распределения нагрузки на основе MAC и IP адресов

FXS interface

24*RJ-11 Телефонных портов

Передача голоса

SIP RF C3261, RFC2543,
SDP RFC2327
RTP/RTCP RFC3550, RFC 3551
Подднржка кодеков: G.711 a/μ law, G.729, G.726, G.723 etc
Mixed SIP, P2MP звонки через SIP proxy server
Peer-to-Peer прямые звонки
H.248

Зеркалирование

Port-to-Multiport зеркалирование, раздельное зеркалирование входного и выходного трафиков

Таблица MAC адресов

IEEE802.1D standard address learning
8K MAC адресов, 100 статических MAC адресов
Поддержка функции clear/search MAC адресов
Число динамических learned MAC адресов может быть ограничено по каждому порту

Flow control

IEEE802.3x in full duplex, back pressure in half duplex

 VLAN

 IEEE802.1Q, double tagging (Q-in-Q), 4K active VLAN

Прозрачная передача

Поддержка BPDU, Dot1x, LACP, GMRP, GVRP, и GARP на каждый порт

Соглашение об уровне обслуживания (SLA)

Поддержка upstream Service Level Agreement, приращение 64Кб/с

Мониторинг

Мониторинг соединения на PON сети

OAM

Поддержка IEEE802.3ah стандарт OAM, CTC OAM

Шифрование и безопасность Предотвращение доступа из PON сети, Нелегальный ONU не может зарегестрироваться на OLT оборудовании.
Удаленное управление Возможность удаленно управлять ONU, через SNMP
Мониторинг Поддержка мониторинга через GEPON, сбор статистики, настройка статистики
QoS Поддержка функции CAR (Committed Access Rate) при приращении 1M
До 4 выходных очередей
Поддержка на максимуме 1K data flow queues
VLAN ID замещение на основе data flow
Поддержка IEEE802.1p и DSCP PRI
Поддержка re-mark функции на основе ID порта, MAC адреса, VLAN, IEEE802.1p приоритета, diffServe и IP TOS
Алгоритм планирования очередей Strict Priority (SP), Weighted Round Robin (WRR), Bounded delay и hybrid (SP + WRR) планирование
ACL Поддержка L2 - L4 фильтрации пакетов на основе адресов source MAC, destination MAC, source IP , destination IP, портов, протоколов, VLAN, диапазонов VLAN, диапазонов адресов MAC и ошибочных кадров







   Спецификация

интерфейс GEPON

1 GEPON интерфейс
SFF оптический модуль SC разъем
одномодовый, прием 1310нм передача 1490нм
симметричный 1.25Гбит/с
20 км
индикаторы LNK, ACT

Ethernet интерфейс

24*10/100 Мбит
разъем RJ45
автоопределение half/full duplex
Авто MDI/MDI-X
Дистанция 100 м
индикаторы LNK/ACT, FDX.

FXS
модуль

24*RJ-11

Настройки последовательного порта

9600bps/8bit/none parity/1 stop bit/none flow control

Индикаторы

индикаторы питания, системы

Электропитание:

AC: 100~240V, 47~63Hz
DC: -36~-75V

Габариты

440(Ш)*235(Г)*1U(В)

Условия эксплуатации:

Рабочая температура: от 0°С до 50°С
Влажность: от 10% до 90% (без конденсации)

Условя хранения

Температура: -25~60 °С
Влажность: 10~90% (без конденсации)



   Совместимость

Стандарты и протоколы

IEEE802.3-2002
IEEE802.3ah-2004
IEEE802.1p-2002
IEEE802.1Q-2003
IEEE802.3ad
IEEE802.3x full duplex
on 10BaseT, 100BaseTX,
100BaseFX and 1000BaseT
ports
IEEE802.1D Spanning Tree
Protocol
IEEE802.1p CoS Prioritization
IEEE802.1Q VLAN
IEEE802.3 10BaseT
IEEE802.3u 100BaseTX
RMON I and II standards
SNMPv1/v2c/v3
RFC2233
RFC2574
RFC2819
RFC3273
RFC3418
RFC3261/2543
RFC2327
RFC3550
RFC3551

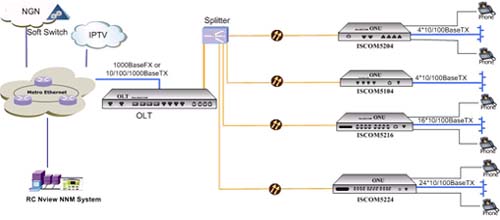

   Применение
