ONU ISCOM HT803-V



ISCOM HT803-V является оборудованием GEPON ONU, которое разработано как устройство доступа для клиентов пассивных оптических сетей PON. ONU имеет 1 одноволоконный порт для подключения к сети GEPON, 4*10/100 Base-T Ethernet порта LAN, 2 порта FXS для подключения аналоговых телефонов. ISCOM HT803-V поддерживает удаленное управление по Web SNMP и TR-069.



Абонентский терминал ONU ISCOM HT803-V

Поддержка MTU кадров

1500 байт
поддержка jumbo frame

Ограничение скорости порта

приращение 64 кбит/с

Поддержка защиты от широковещательного шторма (storm control)

broadcast, multicast и DLF пакетов в соответствии с количеством пакетов в секунду (pps)

Multicast трафик

IGMP Snooping V1/V2/V3

Таблица MAC адресов

1k MAC адресов

Flow control

Поддержка IEEE802.3X flow control

Поддержка VLAN:

64 active

Соглашение об уровне обслуживания (SLA)

Поддержка SLA для восходящего трафика с шагом 64 Кбит

Диагностика подключения

Диагностика подключения для PON сети

OAM

Поддержка стандартов IEEE802.3ah OAM и Raisecom OAM

ACL

Поддержка фильтрации на уровнях L2-L4 на основе:
ACL на основе MAC
ACL на основе IP
ACL map (L2~L4 byte) и пользовательские user-defined ACL
ACL на основе порта, протокола и VLAN

Управление ONU

Удаленное управление ONU с OLT

Управление сетью

Поддержка SNMP/Сonsole

Мониторинг

Отслеживание сетевой статистики и информирование об авариях

QoS

IEEE802.1P QoS, IPV4, IPV6
до 4 исходящих очередей для каждого порта;
поддержка очередей SP, WRR и SP+WRR
Приоритеты на основе меток TOS, COS, DSCP, классификация трафика
Поддержка фильтрации трафика на уровнях L2-L4

Функции VoIP

Поддержка SIP, UDP, SDP, RTP/RTCP, MGCP протокол
Способность кодер-декодера: G.711 a/μ law, G.729AB, G.726, G.723.1, G.722
Тональная способность: DTMF Tone Detection, DTMF Реле тона, Call Progress
Tone Generation, FSK-based Caller ID Tx
Функции Факс/Модема: T.38 Fax Relay, G.711, прозрачная передача
Голосовые дополнительные услуги: CLIP, CLIR, Переадресация звонка, Удержание звонка, Режим ожидания, 3 way meeting.

Функции CATV

Поддержка CATV телевидения (цифровое и HDTV).







Спецификация

интерфейс GEPON

1 EPON интерфейс
SC/PC разъем
одномодовый, передача 1310нм прием 1490нм симметричный 1.25Гбит/с канал, 20 км, коэффицент деления 1:32 или 1:64
Индикатор LED PON

Ethernet интерфейс

4*10/100 Мбит/сек
разъем RJ-45
автоопределение half/full duplex
Авто MDI/MDI-X
Дистанция 100 метров,
индикаторы: LAN1/2/3/4, iTV.

Порт FXS для подключения аналогово телефона

2 разъема RJ-11

Вес

< 1.0кг

Электропитание:

Внешний адаптер для 12 вольтового питания

Габариты

230(W)*172(D)*38(H)мм

Потребляемая мощность

≤ 10Вт (при максимальной нагрузке)

Условия эксплуатации:

Рабочая температура: от 0°С до 40°С
Влажность: от 10% до 95% (без конденсации)

Индикаторы

индикаторы питания, системы

Условия хранения:

Температура: от -40°С до 70°С
Влажность: от 5% до 95% (без конденсации)



Совместимость

Стандарты и протоколы

IEEE802.3ah
IEEE802.3
IEEE802.3u
IEEE802.3ab
IEEE802.3z
IEEE802.3x
IEEE802.1p
IEEE802.1Q

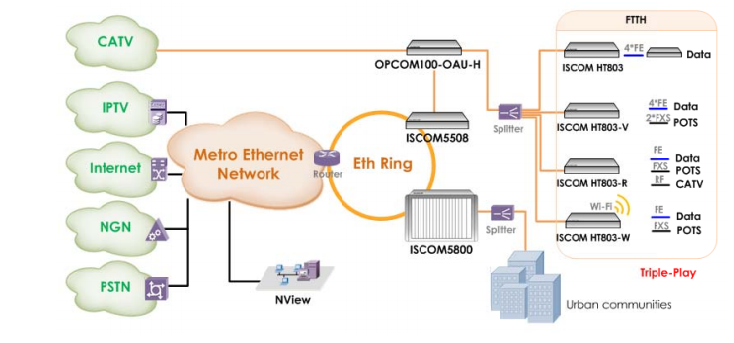

Применение
