ISCOM6820 XGS-PON cтанционное устройство OLT

Инструкции Информация для заказа SFP модулей

Станционное устройство ISCOM6820
Высота 2U
2 слота для установки сервисных карт
До 32 комбинированных портов XGS-PON (10G)
Резервирование модуля управления (опционально)
Питание DC 1+1

Гарантия: 12 мес.

Узнать цену

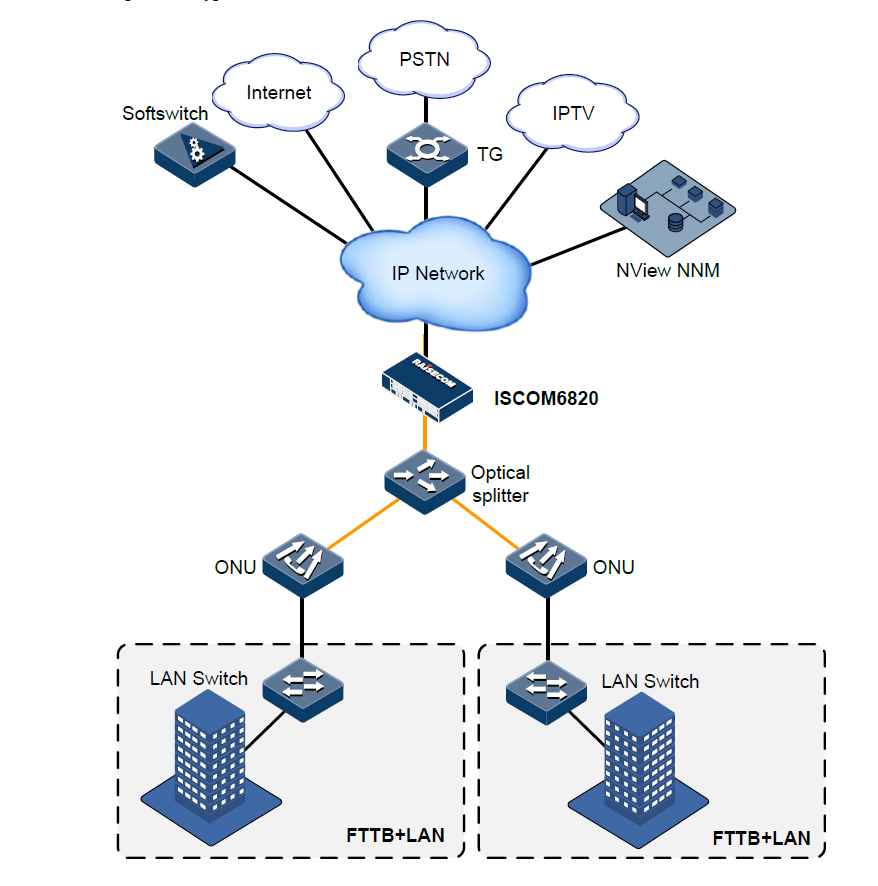

Описание Подробные характеристики Карты расширения Применение

ISCOM6820 — это компактная платформа XGS-PON OLT нового поколения высотой 2U, разработанная Raisecom. Устройство позволяет использовать как карты с портами GPON, так и XG(S)-PON, обеспечивая подключение PON сети на скорости до 10Гбит/с. Оборудование ориентировано на обеспечение регионального широкополосного доступа в Интернет по оптике, предлагает богатый набор функций для предоставления triple-play сервисов и обеспечивает прозрачную передачу и высокую надежность услуг. Комбо-интерфейсы PON позволяют абонентам GPON и XG(S)-PON существовать в рамках одной оптической сети, что позволяет наиболее эффективно использовать существующую инфраструктура.

Станционное устройство ISCOM6820

Количество слотов для сервисных карт	2
Количество слотов	7
MCC	Поддерживает резервирование 1+1 Каждая карта предоставляет 6x10GE интерфейса (SFP+), а также порты Console, SNMP для управления.
MAC	Static unicast/multicast MAC Динамическое изучение адресов Возможность отключения изучения адресов на основе порта Отслеживание MAC адреса
VLAN	Поддержка 4K VLAN Поддержка basic и selective QinQ Поддержка VLAN mapping Агрегация VLAN
Multicast	Статический multicast IGMP Snooping MLD Snooping IGMP и MLD proxy
ACL	Списки контроля доступа на базе MAC, IP, определяемые пользователем. ACL MAP
QoS	Поддержка 8 очередей на интерфейс Поддержка rate limiting Поддержка SP,WRR,WDRR и SP+WRR Поддержка CoS и DSCP Поддержка перемаркировки CoS и DSCP Поддержка фильтрации пакетов, переадресации, зеркалирования
DHCP	DHCP Snooping DHCP relay DHCP option 18,37,82
Link aggregation	Поддержка до 32 агрегирующих групп Поддержка 6 режимов балансировки на базе MAC и/или IP
Flow control	IEEE802.3x flow control и backpressure flow control
Безопасность	Физическая изоляция порта и L2 изоляция в определенном VLAN Stormcontrol для broadcast, multicast и DLF Interface backup - переключение со скоростью 50мс Защита от DOS атак
Управление OLT	Console/Telnet/NMS/SNMP/SSHv2 RMON, 16 Layer 3 интерфейсов, Bridge MIB (RFC1493); System log

Спецификация

Максимальное количество интерфейсов	GPON: до 32 XG(S)-PON: до 32 10GE uplink: до 12
Максимальная пропускная способность	800 Гбит/с
Таблица MAC-адресов	до 128К
Вес	10Кг
Интерфейсы управления	1 x console RJ45
Деление PON интерфейса	1:256
Электропитание:	-48V DC, резервирование 1+1
Габариты	440(W)237(D)89(2U)mm
Потребляемая мощность	≤500Вт(при полной загрузке)
Условия эксплуатации:	Рабочая температура: от 5°С до 60 °С Влажность: от 10% до 90% (без конденсации)
Соответствие:	CE сертификация, FCC class A

Совместимость

Стандарты
и протоколы

IEEE:
802.1Q
802.3ad Link Aggregation
802.1ad QINQ
802.1D STP
802.1s MSTP
802.1x Security
802.1p CoS Prioritization
802.3x Flow control
802.3ah OAM
802.1ag CFM
MS RMON I and II standards
SNMPv1/v2c/v3
RFC:
2131DHCP
2132 DHCP Options
1465Static Routing
1058RIPv1/2453RIPv2
3261/2543
2327
3550
2131
3315
ITU/-T:
Y.1731 Service OAM
G.8021
G.8031
H.248.v1/v2/v3

IGMPv1/v2/v3
RMON I and II standarts
MEF9/MEF14
G.992.1/G.992.3G.992.5
G.991.2/G.993.1/G.993.2
DHCPv4/v6

Поддерживаемые карты ISCOM6820

ISCOM6820-DC/D	Минимальная комплектация системы: шасси, 1xMCC, модуль вентилятора, 2xDC блока питания
ISCOM6820-SMUA	MCC 10GE uplink карта, поддерживает 6x10GE SFP+ интерфейса
ISCOM6800-XCOA	Сервисная карта 10GPON, поддержка 8xXG(S)-PON combo интерфейсов
ISCOM6800-XCHA	Сервисная карта 10GPON, поддержка 16xXG(S)-PON SFP+ combo интерфейсов
ISCOM6800-GPHA	Сервисная карта GPON, поддержка 16xGPON интерфейсов
RPD1601-48S48	Блок питания DC, 600Вт
FAN385	Модуль вентилятора

•
