RC1104-FE-4W



RC1104-FE-4W является G.SHDSL.bis модемом и используется для передачи трафика 10/100 Base-T Ethernet по одной или двум медным парам: со скоростью от 64 Кбит/сек до 15 Мбит/сек по одной медной паре (по 2 проводам) или до 30 Мбит/сек по двум медным парам (по 4 проводам) с использованием модуляции TC-PAM (Trellis Code - Pulse Amplitude Modulation). В частности, поддержка TC-PAM128 и EFM Bonding позволяет передавать пакетный трафик Fast Ethernet на расстояние до нескольких километров по существующим медным телефонным линиям с высокой скоростью.
RC1104-FE-4W представляет собой плату для установки в шасси RC002-16 , RC002-4 на станционной стороне и в шасси RC001-4 , RC001-1 на клиентской стороне. Поддерживается топология "точка-точка" или "точка-много точек". В частности, платы RC1104-FE-4W могут устанавливаться в управляемые шасси RC001-1M и неуправляемые шасси RC001-1 AC , RC001-1 DC, RC001-1 WP при использовании в топологии "точка-точка". Оборудование может удаленно управляться по SNMP при помощи программы управления Raisecom NVIEW.



Модем G.SHDSL.bis RC1104-FE-4W

Основные особенности

1 x 10/100 Base-T порт Ethernet / Fast Ethernet и 1 x G.shdsl.bis порт

Поддержка LED индикации об авариях;
Передача данных на скорости до 15 Мбит/с с шагом 64 Кбит/с по одной паре или до 30 Мбит/с с шагом 128 Кбит/с по двум, в зависимости от диаметра жил и расстояния

Прозрачная передача меток QoS, IEEE802.1q VLAN, сообщений IEEE802.1d Spanning Tree и др

Настройка петли для удаленного порта (remote loopback) или локального порта (interface loopback);
Переключатель dip-switch на передней панели для internal и external loopback G.SHDSL интерфейса;

Поддержка функции Fault Pass Through от интерфейса G.SHDSL.bis до клиентского порта Ethernet и от удаленного клиентского порта Ethernet до локального клиентского порта Ethernet;

Поддержка удаленного управления по SNMP на станционной и клиентской стороне при установке в шасси RC001-1M , RC002-4, RC002-16;
Поддержка мониторинга качества передачи в NMS: ES, SES, UAS (15 мин. и 24 часа тесты)
Поддержка функции Line-Probe

Интерфейс G.SHDSL.bis

TC-PAM64 до 11.4 Мбит/сек по одной паре (по двум проводам) или до 22.8 Мбит/сек по 2 парам (по 4 проводам);

TC-PAM128 до 15 Мбит/сек по одной паре (по двум проводам) или до 30 Мбит/сек по 2 парам (по 4 проводам);

Поддержка EFM bonding







Спецификация

Порт FE

Скорость передачи: 10/100 Mbps
Режим Duplex: Duplex Auto-negotiation
Разъем: RJ-45
Поддержка Auto-MDI/MDIX

Порт xDSL

4 проводный порт
Разъем: RJ-45

Габариты

152(L) x 91(W) x 25(H) mm

Потребляемая мощность

<8 Вт

Условия эксплуатации

Рабочая температура: 0~50 градусов °С
Влажность: <= 90% (25 градусов °С)
Температура хранения: -40~70 градусов °С
Влажность при хранении: 5%~90% (без конденсации)

Поддерживаемые стандарты

ITU-T G.991.2

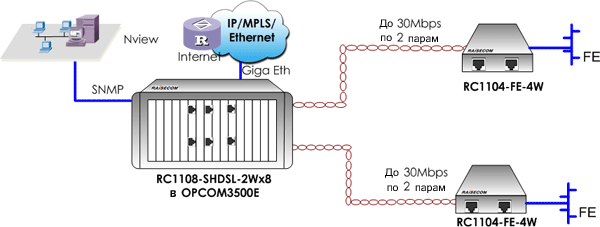

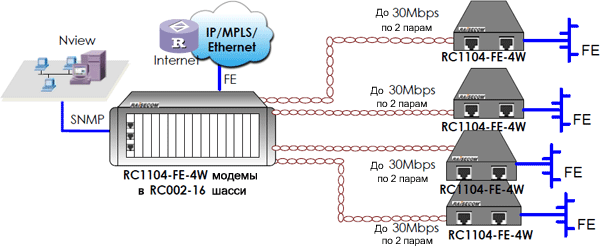

Применение
