RC1201-2FEV35 - TDMoverIP шлюз доступа для предприятий и мобильных операторов, позволяющий расширить передачу данных арендованных TDM линий или TDM траффика мобильного транспорта поверх сетей с коммутацией пакетов (packet switched network). TDMoverIP устройство поддерживает традиционное Ethernet/ IP решение по передаче потоков V.35 поверх IP и Ethernet сетей. RC1201-2FEV35 интегрирует траффики от V.35 и 2 локальных Ethernet портов. TDMoverIP шлюз конвертирует потоки данных от V.35 порта в пакеты для передачи данных по сетям с коммутацией пакетов, таких как MPLS и Ethernet сети. RC1201 TDMoverIP устройства работают парами.

   TDM IP RC1201-2FEV35

Ethernet интерфейс

3 Ethernet порта, 2 FE порт и 1 GE порт
Transparent Ethernet bridging
Пользовательский профиль полосы пропускания с ограничением скорости передачи и VLAN фильтрацией
VLAN tagging и stacking (Q-in-Q)

TDM интерфейс

1 V.35 порт
Соответствует ITU-T V.35
Фаза: normal, invert
Сигнализация: system, terminal, adaptive

TDM payload type

CESoPSN, SAToP, HDLC , AAL1

TDMoverIP for
Pseudowire
Emulation

V.35 communication over Packet Switching Network
Поддержка DTE и DCE интерфейсов
Настраиваемя буферная компенсация для network packet jitter
Выделенный внешний clock injection port
QoS поддержка по ToS и VLAN per 802.1p и 802.1Q

TDMoverIP синхронизация

Adaptive: синхронизация восстанавливается из интерфейса Ethernet сети
Internal: источник master синхронизации для TDM обеспечивается внутренним кварцевым генератором
External: используется внешний источник синхронизации
Loopback: синхронизация передачи получается из синхронизации приема V.35

Ethernet функции коммутации

VLAN создание, удаление и конфигурация
4 режима порта: access, tunnel, trunk и hybrid
Изоляция порта
Агрегация соединения
Зеркалирование портов
Профиль полосы пропускания и ограничение скорости передачи на порт
Управление таблицей MAC адресов
До 4 output queues
QoS политика на основе CoS и DSCP
Ethernet port loopback detection
ACL конфигурация на основе MAC

Функция SFP модуля

Базовая информация по SFP модулю (тип модуля, media type, разъем,
инормация по производителю, скорость, длина волны)
SFP information retrieve (existing, speed, LOS and fault stats)
Digital Diagnostic (Tx мощность, оптическая мощность приема, температура, напряжение питания, Tx bias current)
Alarm indication

Управление

Локальное управление через порт консоли
Удаленное управеление через SNMP и Telnet







   Спецификация

V.35 интерфейс

1 порт
Скорость: 2.048 Мб/с
N*64Кб/с (N=1~32)
Синхронизация:
system, terminal, adaptive
Фаза: normal, invert
Режим работы:DCE/DTE
Разъем:
ISO2593(M34)female

Ethernet
интерфейс

1 порт сети & 2 порта пользователя
Скорость: 2 x 10/100 Мб/с
1 x 1000 Мб/с

Bundles

До 64 bundles
Payload: CESoPSN, SAToP, HDLC, AAL1
PSN: UDP/IP, MPLS, MEF
TDM байтов: 1-1500
Jitter buffer size: 0-512мс
Destination bundle configure
Настройка восстановления синхронизации
VLAN: untag, tag & double tag
Active VLAN: 4K
TPID: configurable
VLAN priority: 0-7
Dest IP address: configurable

Синхронизация

Internal, external, loopback
и adaptive

Loopback

V.35 local, remote, two-way
loopback

Статистика

Ethernet per RFC2819
Receive buffer indication
SFP Digital Diagnostic

Размеры

260(Ш)*43.6(В)*175(Г) мм

Вес

2 кг

Источник напряжения

AC: 90~264В, 47~63Гц
DC: -36 ~ -72В

Мощность потребления

Источник питания с резервированием
10 Вт

Условие хранения

Температура: -5 ~ 50 С
Влажность: < 90% без конденсации

Соответствие безопасности

CE сертификация



   Совместимость

Стандарты и протоколы

TDM интерфейс:
ITU-T G.703
ITU-T G.704
ITU-T G.706
ITU-T G.732
ITU-T G.823
Ethernet порт:
IEEE802.3x full duplex on
10BaseT and 100BaseTX
IEEE802.3 10BaseT
IEEE802.3u 100BaseTX
IEEE802.1p
IEEE802.1Q
SNMPv1/v2c/v3







   Применение

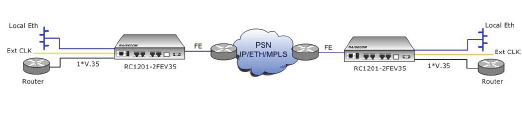

Соединение "точка-точка" V.35 и LAN поверх Packet Switching Network
