ISCOM 4124

Описание:
ISCOM 4124 оборудование доступа к Ethernet через ATM, благодаря высокой плотности расположения портов позволяет полностью использовать ресурсы ATM сети. Преобразователь интерфейсов имеет 1 stm 1 ATM интерфейс и 24 Ethernet порта 10/100Mbps. ISCOM 4124 предоставляет Ethernet с такими характерными особенностями технологии ATM, как: простота, гибкость, и надежность, таким образом, гарантируя конечному пользователю: безопасность, надежность, простоту, и гибкую систему услуг частным сетям. ISCOM 4124 спроектирован для WAN решений передавая Ethernet трафик через сети ATM. Устройство позволяет простую инкапсуляцию Ethernet кадров в ATM Adaptation Layer 5 (AAL5) используя стандарт RFC 2684.



Особенности:

  • Управление через SNMP/Telnet/Terminal console
  • Тип инкапсуляции: 2684B (совместим с 1483B)
  • Предоставляет переменную полосу пропускания для Ethernet служб через ATM, диапазон от 80Kbps до 155Mbps с интервалом в 1Kbps
  • Соединения типа P-to-P или P-to-MP для Ethernet / Fast Ethernet сетей через ATM
  • Поддержка выбора QoS для CBR, UBR, и VBR
  • Оптимальное решение для использования на существующих ATM сетях
  • Поддержка максимального количества PVC до 16000
  • Гарантированная безопасность: Используя технологию Port ID для изоляции Ethernet портов, предоставляет качественную частную линию для конечных пользователей
  • ISCOM4124 - выполнен в виде настольного устройства размером 1U которое можно монтировать в 19” стойку
  • On-line upgrade: FTP / TFTP
  • Встроенный блок питания в настольном исполнении. Возможность использования резервного блока питания как 220V AC так и -48V DC.
  • Поддержка "горячей" замены блоков питания
  • Single channel mode: предоставляет прозрачную передачу, прямое преобразование информационного потока в ATM PVC и передает его узлу получателю через опорную сеть

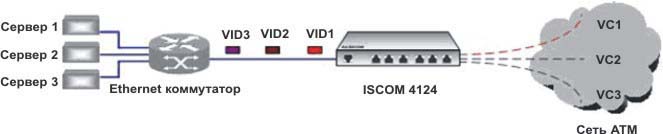

  • Multi-channel mode: предоставляет возможность распознавать 802.1Q VLAN ID содержащиеся в Ethernet кадре, и преобразовывает VLAN в каждый ATM PVC. Каждый одиночный порт поддерживает 512 802.1q VLANs, пределом является 4,096 VLANs во всей сети
  • Инкапсуляция совместима со стандартными международными протоколами, что позволяет совмещать существующие сети доступа (такие как DDN, xDSL, SDH/PDH, IP, и т.д.) предоставляя простые, гибкие, высокоэффективные стабильные и недорогие выделенные сети для конечных пользователей класса Enterprise. Обновления и установка нового программного обеспечения может быть легко осуществлена загрузкой через FTP, что позволяет максимально снизить стоимость обслуживания.
  • Дальность передачи для оптического интерфейса:
    SC-4100-STM1-M – 0~2км (Multi-Mode)
    SC-4100-STM1-S1 – 0~25км (Single-Mode)
    SC-4100-STM1-S2 – 10~60км (Single-Mode)
    SC-4100-STM1-S3 – 15~120км (Single-Mode)

Спецификация:

  • Оптический интерфейс:
    Интерфейс:                SC
    Скорость передачи:  155Mbps
    Количество портов:   1 оптический интерфейс
    Тип карты:                  см. таблицу внизу листа
  • Ethernet интерфейс:
    Интерфейс:               RJ45
    Скорость передачи: 10/100 Mbps
    Количество портов:  24 порта 10/100BASE-TX Ethernet
    Соответствие:           IEEE 802.3, IEEE802.3u
  • Консоль:
    Интерфейс:               RJ45 (RS-232C)
    Скорость передачи: 9600 bps
  • Светодиодные индикаторы:
    Модуль ATM:&; LOS, OOF, LOP, LOCD, LOL, PWR
    Ethernet интерфейс:; LINK/ACT, 10/100M
    Индикаторы на корпусе:; PWR, PWR1, PWR2, SYS
  • Габариты:
    Настольное исполнение: 440(Ш)*43.6(В)*235(Г) (мм)
  • Электропитание:
    Настольное исполнение: 220V AC или -48DC
    Возможность использования резервного блока питания
  • Потребляемая мощность:
    60W
  • Условия эксплуатации:
    Рабочая температура: от 10С до 45С
    Влажность:&; от 5% до 90% (без конденсации)
  • Соответствие:
    CE сертификация

Примечания:
В таблице представлены характеристики поставляемых оптических модулей:

Optical interface module

Port

Rate, Mbps

Line coding

Wave length, nm

Launch power, dB

Receiving sensitivity, dB

Optical saturation, dB

Estimated transmission distance, km

Optical loss, dB/km

4124-SC-4100-STM1-M

SC/ Multi-mode

155.52

NRZ

1310

-18 -14

-31

-14

0~2

3

4124-SC-4100-STM1-S1

SC/ Single-mode

155.52

NRZ

1310

-15 -8

-31

-8

0~25

0.5

4124-SC-4100-STM1-S2

SC/ Single-mode

155.52

NRZ

1310

-5 0

-35

-3

10~60

0.5

4124-SC-4100-STM1-S3

SC/ Single-mode

155.52

NRZ

1550/DFB

-5 0

-35

-3

15~120

0.25

Применение:

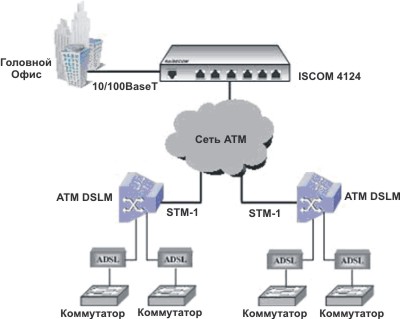

1.

Используя технологию Port ID для изоляции Ethernet портов, предоставляет качественную частную линию для конечных пользователей. Single channel mode предоставляет прозрачную передачу, прямое преобразование информационного потока в ATM PVC и передает его узлу получателю через опорную сеть. Multi-channel mode предоставляет возможность распознавать 802.1Q VLAN ID содержащиеся в Ethernet кадре, и преобразовывает VLAN в каждый ATM PVC. Каждый одиночный порт поддерживает 512 802.1q VLANs, пределом является 4,096 VLANs во всей сети. Минимальная пропускная способность для каждого ATM PVC составляет 80Kbps. Поддержка максимального количества PVC до 16000. Поддержка различных сервисов ATM: CBR, UBR, VBR. Двойная файловая система, автоматический контроль скрипта, два блока питания поддерживающих "горячую" замену.

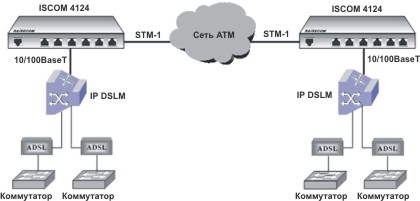

2.



Соединение типа Точка – Точка. Гарантирует Quality of Service из конца в конец. Предоставляет централизованное управление для каждого узла сети, включая конфигурацию интерфейса, сигнализацию о неисправностях и управление. Максимизирует доход добавлением дополнительных услуг на существующую ATM инфраструктуру.
