Снят с производства. Нет в продаже. Посмотреть аналог.







Данные интерфейс конверторы являются надежным и экономически выгодным решением, позволяющим передать Ethernet трафик по E1 каналу. Преобразователь интерфейсов RC906-EE1 устанавливается в шасси RC002-16, обычно, на центральном узле. На стороне заказчика устанавливается настольный вариант, RC905-EE1. Данное решение позволяет передать 10BASE-T через transparent или fractional E1, и предоставляет два режима синхронизации: master clock и slave clock. Администратор может управлять этим модулем через программу сетевого управления, например: изменить режим работы порта RJ45, включить или отключить E1 линк, провести loop-back test, а также перегрузить порт RJ45. Настольный вариант RC905-EE1 может удаленно управляться.

  Интерфейс конвертеры Ethernet в E1 RC905-906-EE1

Технология передачи

Преобразователи интерфейсов RC905 и RC906 являются простым решением для объединения LANs/MANs на скоростях N*64k (N=1~31) по медным линиям. С помощью этого решения, оборудование E1 может легко интегрировать в уже существующие LAN/MAN сети. RC905 и RC906 следует использовать в паре.
Объединение LAN/MAN через существующие TDM сети
Auto MDI/MDI-X для TX порта
Поддержка Auto-negotiation, Half/Full Duplex
Это гибкое решение, имеющее большие функциональные возможности, позволяющее преобразовывать данные из Ethernet формата в формат данных E1. Такие функции как Auto-negotiation и Auto-crossing гарантируют простоту установки и низкие эксплуатационные затраты.

Конструкция

Два варианта исполнения: настольное исполнение или модуль для установки в шасси RC001, RC002-4, RC002-16,19” Встроенный блок питания в настольном исполнении
Поддержка "горячей" замены при установке в шасси

Управление

Когда RC905-EE41 работает в паре с RC906-EE1, возможно как локальное, так и удаленное управление через SNMP, при установке карты управления NMS Agent в шасси

Мониторинг

Анализ и оповещение об аварии на E1 "линках". Место аварии может быть легко обнаружено и локализовано
Поддержка функции Fault Pass Through (FPT), направляет оповещение об ошибке с принимающей и передающей стороны E1 интерфейса на Ethernet интерфейс c последующей ее передачей его на коммутатор.







    Спецификация

Интерфейс

ОE1 интерфейс:
Скорость передачи: 2048kbps±50ppm
Линейный код: HDB3
Ethernet интерфейс:
IEEE 802.3 Ethernet
Поддержка Ethernet кадра до 1595 байт
Разъемы:
E1 линк (75 ohm BNC и 120 ohm RJ45)
RJ-45 витая пара CAT-5 (10 Mbps)

Размеры

Настольное исполнение: 120(Ш)*39(В)*156(Г) мм
Модуль: 91(Ш)*25(В)*155(Г) мм

Напряжение питания

Настольное исполнение: 220V AC или -48DC

Мощность потребления

3 Вт

Условия работы

Температура: 0-45 С
Влажность: 5-90%

Стандарты

CE

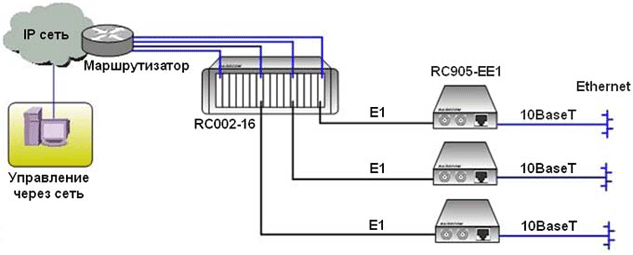

    Применение
