RC951E-4FEE1



RC951E-4FEE1 - умное Ethernet демаркационное устройство (Ethernet Demarcation Device, EDD) компании Raisecom. Устройство используется операторами на границе разделения клиентских сетей и сетей оператора, что позволяет обеспечить прозрачную демаркационную точку между двумя сетями.
Демаркационное устройство RC951E-4FEE1 имеет 4 FE downlink порта и 1 E1 uplink порт. Настроенный трафик Ethernet сервиса передается по PDH сети оператора на Ethernet агрегатор, работающий на POP стороне.
Устройство EDD компании Raisecom не только обладает способностями Ethernet коммутатора 2 уровня, но и имеет развитые средства диагностики сетей как пограничное устройство. Используя IEEE802.1ag, администраторы сетей операторов имеют инструмент по отладке Ethernet. Демаркационное устройство может быть подключено по топологии "точка-точка" или "точка-многоточка". Технология инкапсуляции HDLC/GFP позволяет использовать демаркационное устройство RC951E-4FEE1 совместно с устройствами агрегации компании Raisecom серии RC953E и RC959. Кроме управления с помощью командной строки CLI, демаркационное устройство RC951E-4FEE1 имеет inband веб-управление и может управляться централизованно через графический интерфейс программы управления Raisecom NView.

  RC951E-4FEE1 Ethernet Demarcation Devices

EoPDH

4 FE поверх 1 E1, HDLC/GFP инкапсуляция, программная настройка

VCG

1 VCG с 1 E1

Fault Pass Through

на основе VCG

E1 Frame режим

Unframed или Framed

E1 Loopback

1 E1 loopback тест и функция обнаружения loopback

Режим пересылка

Режим буферизации
Размер буфера:128 Кб

MTU

1,632 байт

Flow Control

IEEE 802.3x в режиме full duplex
Back pressure в режиме half duplex

Ограничение скорости передачи данных

Максимальное ограничение скорости:100,000 Кб/с
Ограничение скорости по входу пората с шагом 64 Кб/с (64K-1M), 1 Мб/с (1-100M)
Выходной трафик порта по методу "shaping"

Storm Control

Broadcast/Multicast/Unicast DLF storm control
Режим контроля: Global/bps
Значение по умолчанию: 64 Кб/с

Агрегация

4 группы, до 4 портов в группе

Зеркалирование портов

Зеркалирование входных и выходных трафиков портов

Таблица MAC адресов

8K MAC адресов
Добавить/удалить/найти записи в таблице MAC адресов
Просмотр статистики MAC адресов
Настройка aging time MAC адресов :15-3825 с
Порог обучения по MAC адресам на порт
Предел на порт по таблице MAC адресов:1-255

VLAN

4K активных VLAN-ов
PVID перезапись на порту

QinQ Порт QinQ
L2TP

BPDU
DOT1X
LACP

Loopback обнаружение

Порт отключается при обнаружении loopback

Диагностика кабеля

Поддерживается

QoS 4 очереди на порт
CoS/DSCP/на основе порта
Глобальное расписание очередей
Правило расписания очередей: SP/WRR/SP+WRR
WRR весовой диапазон:1-125
SLA

Layer-2/Layer-3 SLA

OAM

IEEE802.3ah OAM (обнаружение, мониторинг работоспособности соединения, тестирования удаленного loopback, индикация удаленных неисправностей)
Расширенная технология OAM

CFM

IEEE802.1ag и Y.1731
128 MEP и 128 MA

KeepAlive Report Поддерживается
Управление счетчиком времени

Временная зона
Модификация времени
DST
Синхронизация системного времени с помощью клиента SNTP
NTP

DHCP

DHCP Snooping
DHCP Client
DHCP Option82

RMON

Группа 1,2,3 & 9

ACL ACL на базе IP
Расписание

Расписание системных задач

Способы управления

Управление CLI через консоль или Telnet/SSH доступ
Inband web-based управление
Встроен SNMP агент
Программа управления Raisecom NView NNM

Протокол маршрутизации

Static routing & default gateway

Автоконфигурация Поддерживается
Управление кластерами

RAISECOM Neighbor Discovery Protocol (RNDP)

Обновление ПО

Xmodem/FTP upgrade in BOOTROM
FTP/TFTP (system & configuration files)

Устойчивость к ошибкам

Фиксация системных ошибок
Быстрое восстановление после серьезной ошибки
Мониторинг по напряжению и температуре

Безопасность Классификация пользователя & защита по паспорту
RADIUS
TACAS+
Связывание MAC адреса и порта
Изоляция порта
PPPoE агент
Обслуживание

Запись отладочной информации
Статистика порта
Динамическая статистика порта

Восстановление пароля

Поддерживается







    Спецификация

Производительность

0.832~1 Гб/с

Емкость

32MB SDRAM
8MB flash
128KB Switch Buffer

Количество портов

4 FE порта
1 E1 порт: как RJ-45 (для 120 Ом balanced интерфейса), так и BNC (для 75 Ом unbalanced интерфейса)
1 консоль порт

FE порты

10Base-T (RJ-45, Cat3/Cat4/Cat5 UTP)
100Base-TX (RJ-45, Cat5 UTP)
MTU: 1632 байт
Поддержка auto-MDI/MDIX

E1 порты

Скорость: 2.048 Мб/с
Кодирование: HDB3
Тип порта:
120 Ом balanced, RJ-45
и 75 Ом unbalaned, BNC
Соответствует ITU-T G.703, G.704, G.823

Порт консоли

Тип: RJ-45

Размеры

44(В)x300(Ш)x135(Г)мм

Вес

1.2 кг

Напряжение питания

AC: 220 В
DC: -48 В

Мощность потребления

10 Вт

Условия эксплуатации

Температура: -5 ~ 55 С
Влажность: ≤90% (без конденсации)

  Соответствие
Стандарты и протоколы

IEEE 802.1Q VLAN
IEEE 802.3ad Link Aggregation
IEEE 802.1ad QinQ
IEEE 802.1p CoS Prioritization
IEEE 802.3x Flow Control
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management
ITU Y.1731 Services OAM
Static Routing
RMON I and II standards
SNMP V1/V2c/V3
ITU-T G.703, G.704, G.823, G.824
Bellcore GR-499-CORE
ANSI T1.403

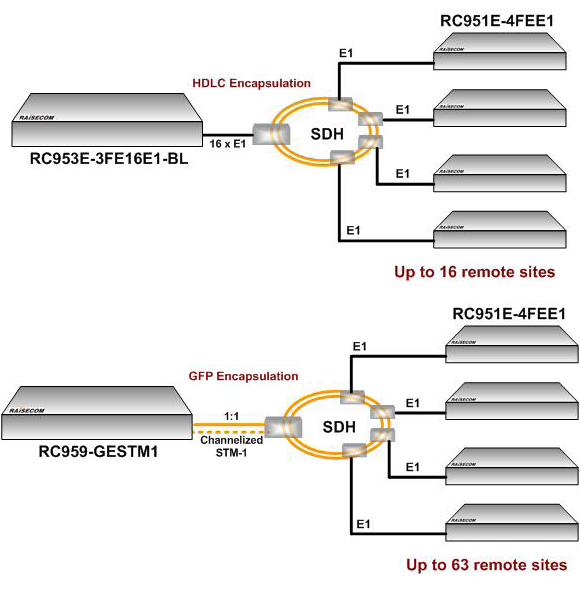

    Применение
