Снят с производства. Нет в продаже. Посмотреть аналог.







RC953-FE4E1/8E1 (RC953-FX4E1/8E1) - инверсный мультиплексор для доставки Ethernet сервисов по существующим транспортным сетям TDM. Эти конвертеры интерфейсов включаются по схеме топологий point-to-point и hub-and-spoke с RC953-8FE16E1, размещенным в центральном офисе. Мультиплексор RC953-FE4E1 (RC953-FX4E1) передает fast Ethernet по 4 комбинированным E1 линиям (8M) и RC953-FE8E1 (RC953-FX8E1) передает fast Ethernet по 8 комбинированным E1 линиям (до 16M). Опциональный оптический порт для Ethernet предлагает выгодное решение для расширения расстояния передачи данных по существующей Ethernet сети. Улучшенные функции, такие как автоматическая регулировка E1 соединения, предлагают операторам эффективное, гибкое и надежное решение для доставки Ethernet сервисов с высоким качеством по существующим сетям TDM.

  RC953-FE4E1/8E1 (RC953-FX4E1/8E1)

E1 режим

Framed E1 (PCM31, FAS+CRC4 по умолчанию)

Автоматическая регулировка E1 соединения

Автоматическая регулировка емкости E1 канала передачи, если 1 или более E1 соединений разрываются, обеспечивается доставку Ethernet данных с высокой надежностью

Ethernet
инкапсуляция

HDLC-over-E1
GFP (в перспективе)

E1 Loop Back

Поддержка локальной и удаленной loop back функции

BERT функция

Внутренняя BERT функция позволяет эффективно тестировать E1 соединения

Синхронизация

Master и Slave

Maximum
Transmission Unit

1536 байт (медный Ethernet порт)
2000 bytes (оптический Ethernet порт)

Управление потоком

IEEE802.3x ( full duplex)

VLAN

VLAN transparent forwarding
VLAN swapping, stacking (Q-in-Q) and rewriting (в перспективе)

Fault Pass Through

Ethernet интерфейс автоматически выключается при разрыве E1 соединений

Управление/ удаленное управление

Конфигурация DIP-переключателем и удаленное управление через RC953- 8FE16E1 в центральном офисе

Улучшенный мониторинг E1 соединения

Счетчик трафика обеспечивает эффективный мониторинг E1 соединения за счет сбора статической информации по Rx, Tx, всем пакетам и пакетам ошибок по E1 порту

Прозрачная передача

Поддержка BPDU, Dot1x, GMRP, GVRP и ICMP на каждом порту







    Спецификация

Медный
Ethernet порт

Скорость: 10/100BaseT
Разъем: RJ-45
MDI/MDIX auto crossover
IEEE802.3x flow control

Оптический
Ethernet порт

Скорость: 100BaseFX
Разъем: SC
IEEE802.3x flow control

E1 порт

Разъем: RJ-45 или BNC
Impedance: 120 or 75 Ом
Кодирование: HDB3

Размер

30(Ш)*266(Г)*1U(В)мм

Вес

2.8 кг

Напряжение питания

AC: 90~264В, 47~63Гц
DC: - 36~-75В

Мощность потребления

10 Вт

Условия работы

Температура: 0~45 С
Влажность: 20~90%

  Соответствие

Стандарты и протоколы

IEEE802.3 Ethernet
IEEE802.3x full duplex on
10BaseT, 100BaseTX ports
IEEE802.3u 100BaseTX
ITU-T G.703
ITU-T G.704
ITU-T G.823

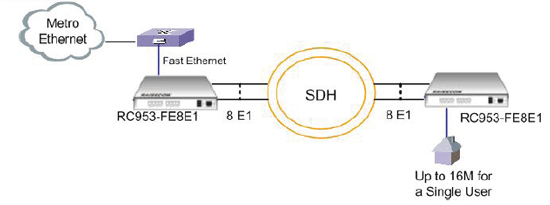

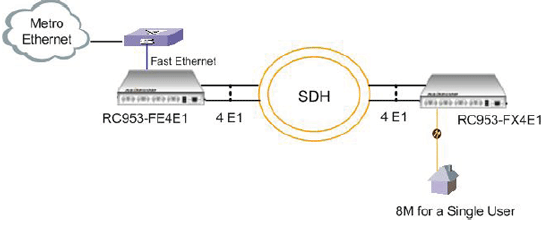

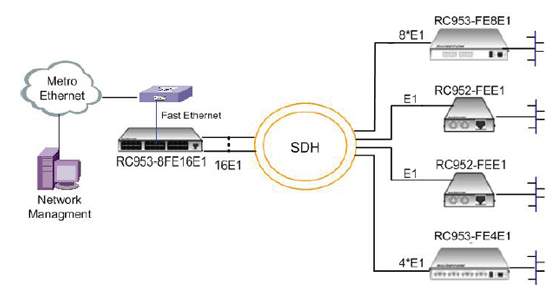

    Применение
