Снят с производства. Нет в продаже. Посмотреть аналог.







RC953E-GE-STM1 - Ethernet шлюз инверсным мультиплексированием, который обеспечивает доставку Ethernet сервисов по существующим транспортным сетям TDM, обладающие высокой емкостью агрегации. Конвертер интерфейсов RC953E-GE-STM1 может размещаться в центральном офисе для агрегации конвертеров или на удаленной стороне, позволяя использовать инверсное мультиплексирование для увеличения полосы пропускания.
Конвертер интерфейсов RC953E-GE-STM1 имеет 1 Ethernet комбо-порт (медный/оптический) и 2 STM-1 порта, интегрирован с SNMP агентом и обладает out-of-band управлением в форме polling механизма. Многочисленные Ethernet службы могут агрегироваться для обеспечения наилучшей гибкости и удобства для операторов и клиентов. Инверсный мультиплексор агрегирует до 63 E1 или различные комбинации.

  RC953E-GE-STM1

Ethernet инкапсуляция

HDLC over E1
GFP (в разработке)

Ethernet службы:

MDI/MIDX auto-negotiation
4k MAC адресов с фильтрацией
Шаг регулирования скорости N*64 кб
Прозрачность передачи дял BPDU,GMRP,LGMP
VLAN unware, transparent

E1 сервис

Master или slave режим синхронизации
Дополнительная функция BERT для E1 соединения
Unframed или transparent E1 сетевой интерфейс
Индикация состояния портов и сбор статистики
Поддержка local / remote loopback
Режим Single E1:
Поддержка framed / unframed
framed E1: N*64K, (FAS, FAS+CRC4, FAS+CAS, FAS+CRC4+CAS)
Режим Inverse Multiplexing:
Framed E1 mode (PCM31, FAS,+CRC4)
Масксимальное время задержки:
+/- 16ms

Управление

Out-of-band управление для локального оборудования
In-band управление для удаленного конвертера, соединенного c RC952
SNMP, Telnet, RS-232 порт для прямого соединения к консоли

GE-интерфейс Разъём: RJ-45,
Speed/duplex: 10/100/1000M, full/half duplex
Поддержка flow control IEEE802.3x
Оптический GE-интерфейс Тип: SFP/LC
Поддержка различных длин волн/расстояния между узлами
Опция BERT Позволяет тестировать связь по E1
Расширенный монитор E1 порта Счетчик трафика позволяет формировать статистику по пакетам с ошибками, Tx/Rx, и по их общему количеству
Контроль шторма Сдерживание broadcast, multicast трафика и DLF-фремов
Таблица МАК-аресов до 8192 вхождений
VLAN Поддержка VLAN на порту и Tag VLAN
Fault pass through SDH > GE
SDH-интерфейс разъём 1x9/DSC или SC
Скорость 155 мбит/c
Code: NRZ
Механизм защиты SDH низкого уровня
(1+1 LO)
Режимы работы синхронизации:
master/slave, автоотключение источника синхронизации в режиме slave
  Соответствие
Стандарты

ITU-T G.707







    Спецификация

GE Ethernet медный порт:

IEEE 802.3x Auto negotiation
IEEE802.3 Ethernet
IEEE802.3u Fast Etherent
IEEE802.3z Gibit Ethernet
Скорость:10/100/1000Мб/с
Разъем:RJ45
Количество портов:2
Тип портов: комбинированные

GE оптический порт:

1000Base-Fx
Скорость: 1000Мб/с
Разъем: SFP
Длины волн: 850 нм, 1310 нм, 1550 нм
Количество портов:2
Тип портов: комбинированные

SDH interface

2xSFP STM-1 интерфейса с режимом защиты потери соединения " 1+1"

Размер

440(Ш)*43.6(В)*360(Г) мм

Напряжение питания (двойной источник питания)

AC: 180В~260В
DC: -36В~-72В

Условия работы

Температура: -5~50 С
Влажность: 5%~90% без конденсации



    Применение

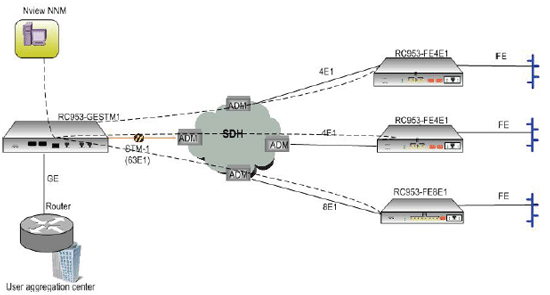

RC953E-GE-STM1 размещается на стороне хоста, конвертеры RC953 размещаются на удаленной стороне клиентов. Это позволяет провайдерам сервисов и предприятиям обеспечить масштабируемую прозрачную Ethernet Private линию или Ethernet Private LAN. Скорость передачи данных от 1 E1 до n*E1. Решение обеспечивает хороший способ для беспроблемного соединения между оператором и клиентом.
