RC954-FE(X)4E1-BL - конвертер интерфейсов, который выполняет преобразование Fast Ethernet в 4 E1, используя современные технологии инверсного мультиплексирования. Конвертер интерфейсов имеет модульное исполнение и вставляется в шасси RC002-16 (до 15 модулей с модулем SNMP управления) для использования встроенного SNMP управления или в однослотовое шасси RC001 в качестве корпусного исполнения на удаленной стороне.
Конвертеры интерфейсов RC954 серии обеспечивают экономичное решение расширения существующих Ethernet сетей за счет использования E1 ресурсов. Улучшенные возможности, такие как автоматическая регулировка E1 соединения, fault pass through и удаленное управление сетью позволяют операторам гибкое, надежное и выгодное по соотношению "цена/качество" решение для доставки Ethernet сервисов с высоким качеством за счет использования сетевых ресурсов TDM.
|
|
RC954-FE(X)4E1-BL
|
|
E1 режим
|
Framed E1 режим (PCM31, FAS+CRC4 по умолчанию)
|
|
Автоматическое управление соединением E1
|
Автоматическая регулировка емкости E1 канала передачи, если одно или более E1 соединений обрываются, за счет этого обеспечивается высокая надежность доставки Ethernet данных
|
|
Ethernet
инкапсуляция
|
HDLC-поверх-E1
|
|
E1 Loop Back
|
Поддержка локальной и удаленной loop back функции
|
|
BERT функция
|
Внутренняя BERT функция позволяет эффективно тестировать E1 соединения
|
|
Улучшенный мониторинг E1 соединений
|
Счетчик траффика обеспечивает эффективный мониторинг E1 соединения за счет сбора статистики Rx, Tx, общих и ошибочных пакетов на E1 порту
|
|
Режим синхронизации
|
Master и Slave
|
|
Максимальная единица передачи
|
1916 байт
|
|
Управление потоком
|
IEEE802.3x ( full duplex)
|
|
VLAN
|
VLAN transparent forwarding
|
|
Fault Pass Through
|
Ethernet интерфейс автоматически выключается при разрыве E1 соединений
|
|
Управление
|
DIP-switch конфигурация, SNMP управление в RC002 шасси и мониторинг/конфигурация удаленных устройств через центральный модуль
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Медный
Ethernet порт
|
Скорость: 10/100BaseT
Разъем: RJ-45
MDI/MDIX auto crossover
IEEE802.3x управление потоком
|
|
Оптический
Ethernet порт
|
Скорость: 100BaseFX
Разъем: SC
IEEE802.3x управление потоком
|
|
E1 порт
|
Разъем: RJ-45
Импеданс: 120
Кодирование: HDB3
|
|
Размер
|
91(Ш)*172(Г)*25(В)мм
|
|
Вес
|
0.13 кг
|
|
Напряжение питания
|
AC: 90~264В, 47~63Гц
DC: - 36~-75В
|
|
Мощность потребления
|
5Вт
|
|
Условия работы
|
Темпер.: -5~50 С
Влажность: 20~90%
|
|
Условия хранения
|
Темпер.: -25~85 С
Влажность: 20~90%
|
|
Безопасность
|
CE
FCC класс A
|
|
|
|
|
|
|

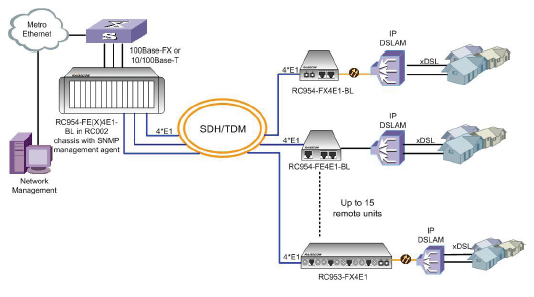

Применение
|
|
|
|
|
|
