Данные инверсные мультиплексоры являются надежным и экономически выгодным решениями, позволяющие передать один высокоскоростной канал по 8-ми каналам E1. Преобразователь интерфейсов обеспечивает высокоскоростной доступ к магистралям PDH/SDH, когда единственными услугами доступа является каналы E1.

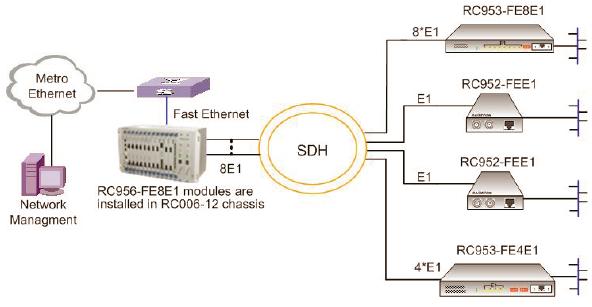

Конвертер интерфейсов RC956-FE8E1, вставленные в шасси RC006-12, могут гибко обеспечивать передачу и агрегирование каналов Ethernet. Каждый RC956-FE8E1 модуль может обеспечить:
-
1 канала 8E1
-
2 канала 4E1
-
8 каналов 1E1
|
|
RC956-FE(FX)8E1
|
|
Назначение
|
Инверсный мультиплексор служит для передачи Ethernet сервисов по нескольким каналам E1
|
|
Автоматическое регулирование канала E1
|
Преобразователь интерфейсов может автоматически регулировать пропускную способность канала E1 при отказе одого или более каналов и гарантирует высокую надёжность передачи данных Ethernet
|
|
Порт E1
|
Код в линии: HDB3
Скорость передачи: 2048Кбит±50ppm
|
|
QoS
|
Поддержка до 4 исходящих очередей
|
|
Ethernet инкапсуляция
|
HDLC-over-E1
|
|
E1 Loop Back
|
Поддержка функции "loop-back" на локальной и удаленной стороне
|
|
Функция BERT
|
Гибкий способ проверки Е1 соединений
|
|
Flow control
|
IEEE802.3x в режиме full duplex
|
|
Максимальный размер кадра
|
1632 байт
|
|
Таблица MAC адресов
|
4096 MAC адреса
|
|
Управление потоками данных
|
IEEE802.3x, полный дуплекс
|
|
Поддержка защиты от широковещательного шторма (storm control)
|
broadcast, multicast и DLF пакетов в соответствии с количеством пакетов в секунду (pps)
|
|
|
|
|
|
|
|
|
Спецификация
|
|
FE порт
|
1* 100BASE-TX/10BASE- T
|
|
Оптический FE порт
|
Скорость: 100BaseFX
Коннектор: SC
IEEE802.3x flow control
|
|
Е1 порт
|
Коннектор: DB37
Код: HDB3
|
|
CONSOLE порт
|
RJ-45
|
|
Индикатор питания
|
PWR, горит, если питание включено
|
|
Системный индикатор
|
SYS, мигает при нормальной работе CPU
|
|
Индикаторы портов Etherne
|
LNKT, 100M, ACT и FDX для каждого порта
LNK/ACT and SD для каждого оптического порта
|
|
Индикаторы Е1 портов
|
LOS, ALARM для каждого Е1 порта
|
|
Габариты
|
240(Ш)*225(Г)*25(В)мм
|
|
Потребляемая мощность
|
≤ 10W
|
|
Условия эксплуатации:
|
Рабочая температура: от -5°С до 50°С
Влажность: от 20% до 90% (без конденсации)
|
|
|
|
|
Применение
|
|

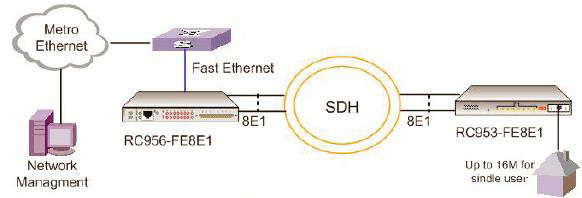

В этом решении при помощи инверсного мультиплексора по 8 Е1 абонент получает Ethernet канал с пропускной способностью 16 Мбит/с

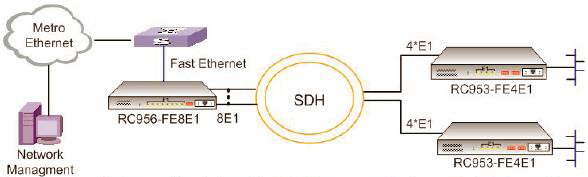

Второй вариант обеспечивает 2 канала по 4Е1, каждый из которых позволяет абоненту получать Ethernet канал с пропускной способностью 8 Мбит/с
|
|
|
|
|
