RC959-4FE16E1



Инверсный мультиплексор RC959-4FE16E1 предназначен для передачи ethernet поверх e1. Трафик Ethernet передается по 16 потокам E1 в топологии "точка - точка". Также инверсный мультиплексор RC959-4FE16E1 используется для объединения сетей Ethernet по существующим сетям PDH /SDH. Поддержка автоматического выравнивания полосы пропускания Ethernet при изменении количества работающих потоков E1 , а также стандартных протоколов инкапсуляции GFP и LCAS позволяет передавать трафик со скоростями от 2 Мбит/сек до 32 Мбит/сек. Поддержка 16 групп VCG позволяет передавать трафик нескольких клиентов одновременно. RC959-4FE16E1 поддерживает три режима: VLAN-unaware , VLAN-aware и VLAN stacking (Q-in-Q). В режиме VLAN-unaware RC959-4FE16E1 прозрачно пропускает через себя весь трафик (метки VLAN, QoS, STP и др.). В режиме VLAN-aware и VLAN stacking (Q-in-Q) трафик передается в соответсвии с настройками VLAN.
Кроме того, конвертер интерфейсов RC959 поддерживает различные инструменты диагностики, такие как локальный и удаленный loopback на портах E1, fault pass through и E1 BERT, функцию loopback detection на E1 для оперативной локализации неисправности, что экономит время и затраты для операторов и провайдеров услуг.
Станционный и клиентский мультиплексоры RC959-4FE16E1 могут удаленно управляться по Telnet/SNMP при помощи программы управления Raisecom NVIEW, которая имеет графический GUI интерфейс.

Для выполнения обратной задачи (e1 поверх ethernet) применяется другой тип оборудования – TDMoverIP

RC959-4FE16E1

Режим работы

VLAN-unaware режим (передача трафика на основе MAC-адресов отправителя и получателя)
VLAN-aware режим (передача трафика на основе меток VLAN - CVLAN)
Double-tag Q-in-Q (передача трафика на основе меток VLAN - SVLAN , не зависимо от меток CVLAN)
Поддерживается 4096 меток VLAN

Порты E1

16 портов E1 RJ-45, 120 Ом, balanced , HDB3, Framed E1 (PCM31 c FAS+CRC4 и auto CRC configurable)
Синхронизация от внутреннего источника или от потоков E1.

Порты Ethernet

3 порта 10/100 Base-T Ethernet и 1 слот SFP для установки модулей 100 Base-F Ethernet

GFP-F

Поддержка ITU-T G.7041 & G.8040, настройка FCS

LCAS

LCAS (Link Capacity Adjustment Scheme) поддерживает ITU-T G.7042, автоопределение порядка портов E1 (E1 circuit order auto sensing), задержка между портами E1 в группе ±256ms

VCAT

Поддержка ITU-T G.7043, чередование байтов (byte interleaving) Ethernet при инкапсуляции VCG

E1 Loop Back

Поддержка local и remote loop back
E1 loopback detection
VCG loopback detection

BERT функция

BERT функция предоставляет возможность тестирования количества битовых ошибок по потокам E1

Улучшенный мониторинг

Статистика для портов Ethernet, E1, VCG

Faultpass Through

Поддерживается передача аварии с порта E1/VCG на порт Fast Ethernet в режиме Fault pass through

Maximum
Transmission Unit

Максимальный размер кадра (MTU) - до 9000 байт

Контроль потоков

IEEE802.3x in full duplex

Прозрачная передача

Поддержка прозрачной передачи BPDU, Dot1x, GMRP, GVRP, и ICMP на каждом Ethernet порте

ALS

Сигнал TX оптического Ethernet порта (слота SFP) на передаче отключается автоматически при пропадании оптического RX сигнала на приеме

Управление

In-band и out-of-band (SNMP, Telnet, CONSOLE) управление

Update

Поддержка локального и удаленного апгрейда в on-line режиме через FTP/TFTP

Удаленное управление через GUI интерфейс

Станционный и клиентский конвертеры RC959-4FE16E1 могут удаленно управляться по SNMP при помощи программы управления Raisecom NVIEW, которая имеет графический GUI интерфейс

Резервное питание

Два блока питания AC 220Вольт или DC -48Вольт для резервирования







Спецификация

Медные
Ethernet порты

3 порта 10/100BaseT
Разъем: RJ-45
MDI/MDIX auto crossover
IEEE802.3x flow control

Оптический Fast
Ethernet порт

1 слот SFP 100Base-FX (100 Мбит/сек)

IEEE802.3x flow control

E1 порт

16*E1
Разъем: RJ-45 или BNC
Impedance: 120 или 75 Ом
Кодирование: HDB3

Размеры

430(Ш)*266(Г)*44,5(В)мм

Вес

3.3 кг

Напряжение питания

AC: 90~264В, 47~63Гц
DC: - 36~-75В

Потребляемая мощность

не более 25 Вт

Условия работы

Температура: -5~50 С
Влажность: 20~90%

Условия хранения

Температура: -25~85 С
Влажность: 20~90%

Безопасность CE сертификат
Соответствие

Стандарты и протоколы

IEEE802.3 Ethernet
IEEE802.3x full duplex
on 10BaseT, 100BaseTX,
100BaseFx ports
IEEE802.3u 100BaseTX
SNMPv1/v2c/v3
ITU-T G.703
ITU-T G.704
ITU-T G.823



Применение

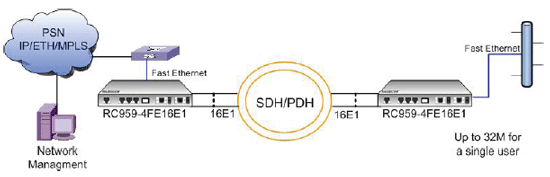

Типовое решение для передачи одного потока Ethernet / Fast Ethernet поверх 16 E1 для подключения одного клиента на скорости до 32 Мбит/сек.

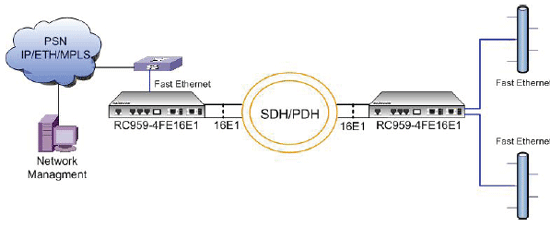

Типовое решение для подключения двух клиентов , например, двух офисов компании к центральному офису. При этом клиенты могут разделяться по VLAN или QinQ и полоса 32 Мбит/сек разделена между ними.

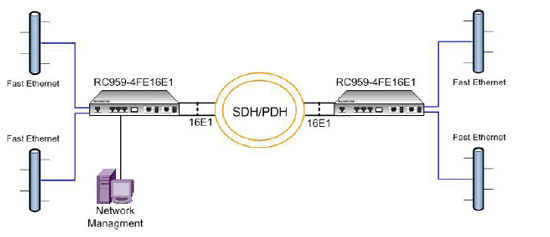

Типовое решение для объединения нескольких офисов одной компании. При этом клиенты могут разделяться по VLAN или QinQ и полоса 32 Мбит/сек разделена между ними.





.
