DLCOM2096 - минишасси IP-DSLAM, которое отвечает растущим требованиям к широкополосному доступу и сетям NGN. Устройство обеспечивает решение triple-play для передачи по существующим медным линиям или оптическим сетям для провайдеров Интернет и корпоративных сетей. DLCOM2096 имеет 4 слота для установки плат клиентских интерфейсов и поддерживает теxнологии xDSL, IP-телефонии, Ethernet, PON.
Для существующих медных сетей DLCOM2096 можно рассматривать как традиционные IP-DSLAM, которые используют медные сети без всякого апгрейда. Для новых оптических сетей GEPON и Gigabit Ethernet устанавливаются платы uplink с портами GbE и GEPON ONU для агрегации различных клиентских сервисов, таких как xDSL, VoIP. Совмещая медные и оптические сети, DLCOM2096 предоставляет операторам идеальное решение для развертывания смешанной сети xDSL+FTTx .
|
|
DLCOM2096
|
|
xDSL
|
Поддержка ADSL/ADSL2/ADSL2+/VDSL/VDSL2
Максимальное расстояние - до 6 км
Максимальная скорость - до 100Мб/с
Максимально каналов ADSL2+ - до 96
Максимально каналов VDSL2 - до 64
|
|
PON
|
Поддержка IEEE802.3ah EPON
Максимальное расстояние - до 20 км при коэффициенте деления 1:32
|
|
Телефония
|
Поддержка SIP/SDP для VoIP
Поддержка H.248 для VoIP
Поддержка различных скоростей для факса: 2400 бит/с, 4800 бит/с, 7200 бит/с,
9600 бит/с, 12000 бит/с, 14400 бит/с.
Максимально 192 порта FXS для аналоговых телефонных линий
|
|
SMC модуль управления
|
Конфигурирование, управление и мониторинг IP-DSLAM
Агрегация, обработка протоколов и коммутация ячеек ATM из портов ADSL/VDSL на IP аплинк.
Аплинк порт: GEPON порт или 2 GE порта (1*медный и 1*оптический порт или 2*оптических порта или 2*медных порта)
Поддержка преобразования аналоговой телефонии в VoIP с дополнительным модулем VoIP
Локальное и удаленное управление
|
|
Гибкость конфигурации и сервисов
|
Поддержка плат на 24 порта ADSL, плат на 48 портов FXS для телефонии, плат на 16 портов VDSL2, плат на 16 портов Ethernet / Fast Ethernet
|
|
QoS
|
До 4 выходных очередей
QoS политика на основе IEEE 802.1p CoS и IP-DiffServ DSCP
Поддержка очередей Strict Priority (SP)
|
|
ACL
|
Поддержка фильтрации пакетов L2 - L4 на основе MAC адреса источника, MAC адреса получателя, IP адреса источника, IP адреса получателя, портов, протоколов, VLAN, диапазона VLAN, диапазона MAC адресов и искаженных кадров
|
|
VLAN
|
IEEE802.1Q, double tagging (Q-in-Q), 4096 меток VLAN, IEEE802.1ad
|
|
Multicast
|
IGMP Snooping V1/V2/V3
IGMP Proxy
Multicast VLAN Registration (MVR)
Поддержка более 255 multicast групп
|
|
Spanning tree
|
STP и RSTP
|
|
Ограничение скорости на портах
|
Входной/выходной трафик с шагом 64 кбит/сек
|
|
Конфигурирование xDSL
|
ADSL порт вкл./выкл.
PVC вкл./выкл. и конфигурирование / запрос на информацию
Конфигурирование, модификация, удаление, привязка и открепление от порта профилей ADSL
|
|
Управление
|
Локальное управление через консоль
Удаленное управление по Telnet и SNMP SNMP V1/V2/V3
|
|
|
|
|
|
|
|
|
Спецификация
|
|
Шасси
|
4 слота для плат клиентских интерфейсов
Отсек вентиляторов размещен слева в шасси
|
|
SMC модуль
(PON
или GE порты для аплинка)
|
Фиксированный PON порт
SC/PC разъем
single mode, одноволоконный 1310нм burst прием
1490нм continuous передача
Симметричный 1.25Гб/с
Расстояние 20 км
Деление: 1:2, 1:4, 1:8,
1:16, 1:32 и 1:64
Индикаторы: LNK, ACT
|
|
SMC модуль
(PON
или GE порт для аплинка)
|
Медный порт
10/100/1000 Мбитсек autonegotiation
RJ45 разъем
Full/half duplex
Flow control
Auto MDI/MDI-X
Расстояние - 100 м
Индикаторы: LNK, ACT;
SFP оптический модуль
1000M auto-negotiation
RJ45 разъем
Full/half duplex
|
|
ADSL модуль
|
ADSL/ADSL2/ADSL2+
24 клиентских порта ADSL на плате
G.992.1&G.992.3&G.992.5
|
|
POTs модуль
|
48 портов FXS для подключения аналоговых двухпроводных линий Определение замыкания шлейфа и вызывного сигнала (Circuit и ringing current detection)
|
|
Размеры
|
482.6(Ш)*88.1(В)*240(Г)
мм
|
|
Вес
|
3.8кг (только шасси)
|
|
Мощность потребления
|
Резервное питание
не более 120Вт в максимальной конфигурации
|
|
Условия работы
|
Темпер.: -5 ~ 50 С
Влажнность: < 90%
|
|
Безопасность
|
CE сертификация
|
|
|
|
|
|
|
Стандарты и протоколы
|
|
xDSL модуль:
G.992.1
G.992.3
G.992.5
G.991.2
G.993.1
G.993.2
|
PON модуль:
IEEE802.3-2002
IEEE802.3ah-2004
Для VoIP:
RFC3261/2543
RFC2327 , RFC3550
ITU-T H.248.v1/v2/v3
|
Ethernet порт:
IEEE802.3 10BaseT
IEEE802.3u 100BaseTX
IEEE802.3ab 1000BaseT
IEEE802.3z 1000BaseX
100BaseBX (SFP)
100BaseFX (SFP)
100BaseLX (SFP)
1000BaseBX (SFP)
|
1000BaseSX
1000BaseLX/LH
1000BaseZX
IEEE802.1w
IEEE802.3ad
IEEE802.3x full duplex на
10BaseT, 100BaseTX и
1000BaseT портах
|
|
|
|

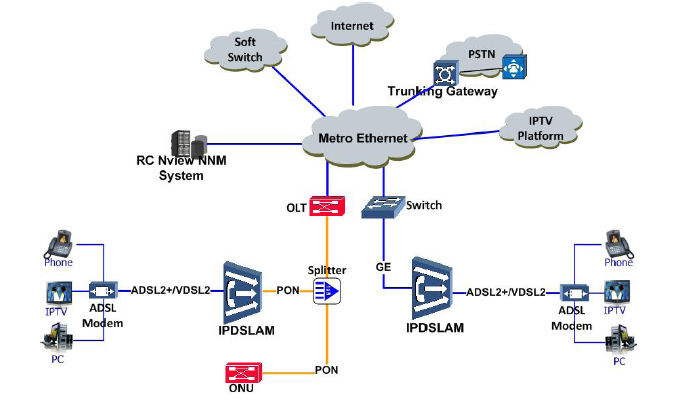

Применение
|
|
|
|
|
|
|
|
