MSG2110-SHDSL представляет собой модем / роутер с портом G.SHDSL.bis для uplink и клиентскими портами 10/100 Base-T Ethernet. Благодаря симметричной передаче данных MSG2110-SHDSL обеспечивает высокую скорость подключения по существующим медным линиям.
Для малых и средних предприятий устройство может использоваться в качестве шлюза для доступа в Интернет, в том числе, с широкими настройками функций маршрутизации.

Гибкая настройка QoS дает возможность разделять потоки VoIP, видео и данных с предоставлением гарантированной или максимальной полосы пропускания. При этом оборудование может устанавливаться на границе сети провайдера и клиента.



MSG2110-SHDSL Router

Интерфейс G.SHDSL

TC-PAM16 & TC-PAM32 - ITU-T G.991.2.(2004) , TC-PAM64 (до 11 Мбит/сек по двум проводам , до 22,8 Мбит/сек по 4 проводам)
Поддержка ITU G.991.2 Annex A , Annex B , Annex F и Annex G
EFM bonding
2/4 жилы - до 22,8 Мбит/сек

Протоколы WAN

Ethernet bridging
EFM инкапсуляция
Маршрутизация - Static routing или Dynamic routing (RIP V1/V2), OSPF
PPPoE ( RFC 2416 )
DNS / DDNS , DHCP server , DHCP client, DHCP Relay

Протоколы LAN

Поддержка IEEE 802.1Q 4K VLAN
Double Tagging Q-in-Q (IEEE 802.1ad)
Поддержка IEEE 802.1D Spanning Tree (STP & RSTP)
IEEE 802.3ad Link Aggregation
IEEE 802.1ad Provider Bridges
DHCP server , DHCP client, DHCP Relay

Основные функции

Ограничение групповой / широковещательной рассылки
Расширенный функционал OAM
Port & application ориентированный контроль скорости
DHCP сервер и клиент, DHCP relay
Ограничение количества MAC адресов и фильтрация MAC адресов
DHCP snooping и DNS прокси сервер
Поддержка IGMP Snooping
IP Multicasting (IGMP)
Поддержка списков доступа на основе MAC адресов (MAC based ACL)
Настройка скоростей для входящего / исходящего трафика
Использование полосы по приоритету
Встроенная функция теста линии
Передача информации об авариях (Fault propagation)

Безопасность

Firewall с поддержкой SPI (Statefull Packet Inspection)
Поддержка DMZ порта для выделенных серверов
Настройка политик Firewall между LAN, WAN & DMZ портами
Преобразование сетевых адресов / портов (NAT / PAT)
Логи в режиме реального времени и фильтрация контента (Content Filtering)

QoS - Quallity Of Service

Приоритеты трафика: L2 IEEE 802.1P CoS и L3 IP ToS / IP DiffServ
Классификация по 4 классам трафика
Алгоритмы SP , WRR , SP + WRR

Диагностика

Ping и Traceroute - для Ethernet интерфейса

Управление

Локальное управление через консоль по RS-232,
Удаленное управление по Web  / Telnet
RCMP (Remote Control & Management Protocol) GUI-based конфигурация
LED индикация для статуса портов и системы
Поддержка EOC для настройки и мониторинга удаленных устройств
Защита паролем
Обновление прошивки по FTP, TFTP и через web-интерфейс







Спецификация

WAN интерфейс

2-х или 4-х проводный порт SHDSL
1 разъем RJ-45
Поддержка TC-PAM 64,
Поддержка Annex A, B, F, G
Индикаторы LED: LNK и STU-C

LAN интерфейс

4 порта 10/100 Base-T Ethernet с поддержкой auto-negotiation
Разъемы RJ-45
Режим Full/Half Duplex
Поддержка Auto MDI/MDI-X
Дистанция до 100 метров
Индикаторы: LNK, ACT

Габариты:

1U

Консольный порт:

9600 бит/сек / 8 бит/ none parity / 1 бит

Вес

менее 2 кг

Блок питания

AC & DC адаптер с одним разъемом

Потребляемая мощность

 ≤ 15W (максимальная нагрузка)

Условия эксплуатации

Температура: 0 ~ 45 C°
Влажность: 10 ~ 90% без конденсации

Условия  хранения

Температура:- 25 ~ 60 C°
Влажность: 5 ~ 95% без конденсации



Совместимость

Поддерживаемые стандарты

IEEE802.3-2002
IEEE802.3ah-2004
IEEE802.3 10BaseT
IEEE802.3u 100BaseTX
IEEE802.3x full duplex on 10BaseT, 100BaseTX
IEEE802.1p
IEEE802.1w
ITU G.991.2
IEEE802.3ad
IEEE802.1ad
IEEE802.1D
IEEE802.1Q-2003
RFC2416

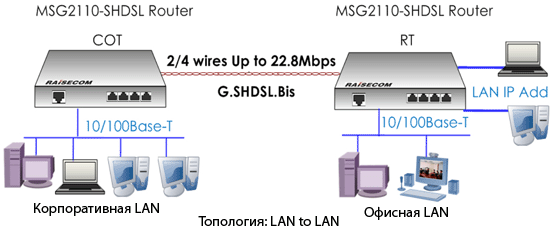

Топология сети



.
