iTN2100-CES-STM1/4



Карта iTN2100-CES-STM1/4, специально разработанная для шасси iTN2100, используется для агрегации TDMoP сервисов.



iTN2100-CES-STM1/4

Интерфейсы

4xSTM-1 или 1xSTM-4

PWE3

PW payload type: SAToP и CESoPSN;
Поддержка конфигурации таймслотов и RTP;
Поддержка конфигурации Jitter Buffer

Инкапсуляция

MPLS, MEF8 и UDP/IP

Сообщения об авариях

Поддержка сообщений об авариях SDH и E1

Надежность сети

Защита 1+1, OAM E1, статистиска производительности PWE3

Измерение производительности

Поддержка статистики переданных/полученных пакетов, сообщений об авариях;
Поддержка статистики пакетов SDH интерфейса

Синхронизация

Внешняя синхронизация;
Синхронизация link recovery

Емкость

Поддержка CES эмуляции 4 сервисов STM-1 или 1 сервиса STM-4;
Мультиплексирование 252 E1 сервисов в SDH сервисы

Защита сети

Защита 1+1 секции мультиплексирования;
Время переключения менее 50мс;
Ручное/Автоматическое восстановление защиты

DDM

Поддержка DDM на интерфейсе SDH

Использование слотов

Используется в слотах 1-5,8,11 и 12










Спецификация

Физические интерфейсы

4xSTM-1 SFP оптических интерфейсов(возможность переключения на 1xSTM-4 SFP интерфейс)

Размеры

321(Ш)*218,5(В)*25(Г) мм

Условия эксплуатации

от -5 до 50 °С Влажность: от 10% до 90% (без конденсации)

Потребляемая мощность

≤ 34Вт при полной нагрузке

Напряжение

DC:-48V
AC:100~240V



Совместимость

Стандарты и протоколы

RFC5086 CESoPSN
RFC4553 SAToP
MEF8

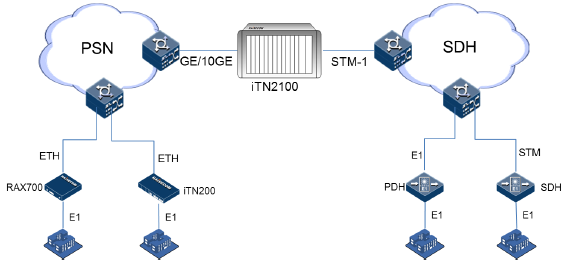

   Применение
