ITN8000-SH2


Карта  используется, как составная часть платформы ITN2100.

Карта имеет 8 1000Mbits/s Ethernet интерфейсов с поддержкой 8хVCGs, которые могут работать
в режимах EOS и ESW. В режиме EOS ITN2100-8EOS-8GF передает Ethernet сервисы по SDH. В режиме
ESW ITN2100-8EOS-8GF агрегирует Ethernet сервисы,чтобы передать их карте NTU-4GF.
ITN2100-8EOS-8GF может быть установлена только в слоты 1-5 и 8-12.

Плата iTN8000-SH2 представляет собой SDH модуль агрегации, специально разработанный в шасси iTN8000. Карта имеет 2 x 2.5Гбит SFP STM-16 отпических интерфейсов и может быть использована в слотах 7 и 8.


ITN8000-SH2

Использование слотов

Карта используется в слотах 7,8

MTU

9600 байт

Возможности cross-conection

Поддержка 20G VC4 и 10G LP cross-conection;
поддержка VC3/VC4/VC12

Обработка заголовков

Поддержка обработки заголовков STM-4;
Поддержка прозрачной передачи/терминирования заголовков;
Поддержка настройки и просмотра I0/JI/J2/C2/V5 байтов;
Поддержка обработки AU/TU указателей.

Надежность сети

1+1 защита портов;
1+1 защита карты;
1+1 MSP protetction;
SNCP

Управление

SFP digital diagnostic managment(DDM);
Поддержка сообщений об авариях;
Локальное управление через LCT и NView

Loopback

Поддержка loopback внутренних и внешних оптических интерфейсов

Функции ESC

Поддержка 2хDCC и 8хVCC интерфейсов для удаленного урпавления









Спецификация

Интерфейсы

2x2.5Гбит SFP

Размеры

193.8(Ш)*208(В)*19.8(Г) мм

Условия эксплуатации

от 0 до 45 °С Влажность: от 10% до 90% (без конденсации)

Потребляемая мощность

≤ 17.5 Вт при полной нагрузке

Вес

<0.63Kg



Совместимость

Стандарты и протоколы

ITU-T G.707 ITU-T G.825
ITU-T G.957 ITU-T G.691
ITU-T G.783

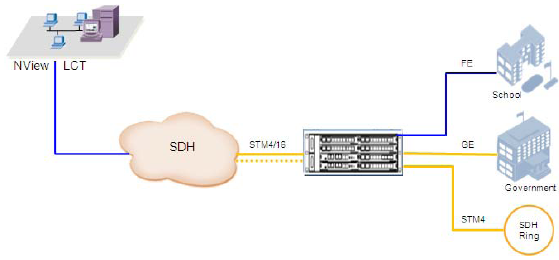

   Применение
