OPCOM3103-155

Мультиплексоры OPCOM3103 характеризуются компактностью, универсальностью и выгодным соотношением цена/производительность, что позволяет эффективно использовать мультиплексоры для передачи голосовых каналов E1 и потоков Ethernet/Fast Ethernet/Gigabit Ethernet.

OPCOM3103 имеет 32 порта Е1, 8 портов Fast Ethernet с раздельной передачей по 2 группам VCG и слот для установки дополнительной платы расширения с 2 портами STM1 или 2 портами DS3/E3 или 2 портами GE. Для передачи Ethernet поверх SDH в мультиплексорах OPCOM3103 используются технологии Generic Framing Procedure (GFP) mapping, Link Access Procedure SDH (LAPS) virtual concatenation или Link Capacity Adjustment Scheme (LCAS) для динамического выравнивания полосы пропускания. Эти характеристики позволяют отнести мультиплексор OPCOM3103 к следующему поколению оборудования stm 1 доступа.
Мультиплексоры работают как Mini SDH Add/drop Multiplexer (ADM) или как Terminal Multiplexer (TM).
Плата расширения поддерживает "горячую замену".

Мультиплексор SDH OPCOM3103-155

STM-1 интерфейс

2 интерфейса SDH STM-1 на материнской плате могут быть настроены как 2 независимых канала или с защитой в режиме MSP 1+1 или в режиме SNCP, оптические слоты под SFP модули.
Время переключения APS при защите менее чем 50 мс.

E1 интерфейс

32 E1 120 Ом balanced RJ-45 порта на передней панели

Ethernet интерфейс

8 10/100M медных Ethernet интерфейсов, первые 2 медных Ethernet порта могут использовать 100М оптические Ethernet порты под SFP модули.
8 Ethernet каналов передаются по 63xVC12 или 3xVC3.
Ethernet поддерживает инкапсуляцию GFP и LAPS, грануляция VC12 или VC3, поддержка функции VCATLCAS.

Платы расширения плата 2STM1: 2 порта STM1 , поддержка 1+1 резервирования, слоты для установки SFP модулей.
плата 8EOS-2GE: агрегация 1~8 VCG на 2 GbE порта, слоты для установки SFP модулей.
плата 2DS3/E3: 2 порта DS3/E3 (BNC разъем, 75 Ohm unbalanced), поддержка режима раздельной передачи или режима резервирования 1+1
Кросс-коннекты Максимальная емкость кросс-коммутации 6x6 VC4 или 18x18 VC3 или 378x378 VC12, поддержка гибридной коммутации
VC3 и VC12 для большей гибкости сетевых топологий
Синхронизация Синхронизация поддерживает режимы lock, holding, free vibration, соответствует ITU-T G.813
Возможности Поддержка топологий "точка-точка" (point-to-point), "цепь" (chain topology) и "кольцо" (ring).
ALS (Auto-Laser-Shutdown) - функция выключает оптический сигнал в случае разрыва соединения.
Функция Dying Gasp фиксирует пропадание питания на удаленном оборудовании.
Оптический порт и порт E1 поддерживают режим диагностики external loop back и internal loop back.
Полное отслеживание аварийных сообщений, функция мониторинга работы
Управление Порты SNMP и CONSOLE обеспечивают управление по каналам in-band и out-of-band, поддержка локального и удаленного обновления ПО







Спецификация

Опт. порт 2xSTM-1

Тип: SFP
Стандарт: ITU-T G.707
Кодирование: scrambling NRZ
Скорость передачи: 155.52 Мб/с
Jitter: ITU-T G.783, G.825

32 E1 медных порта

Тип: RJ45
Импеданс: 120 Ом balanced
Скорость: 2048Кб/с±50ppm
Кодирование: HDB3
Стандарт: ITU-T G.703, G.704
Jitter: ITU-T G.783
Jitter передача: ITU-T G.823
Input jitter tolerance: ITU-T G.823
Порты Fast Ethernet Скорость: 10/100M Auto-Negotiation
Порт: медный : RJ-45
оптический: SFP
Автоопредение типа кабеля: Auto-MDI/MDIX
Стандарт: IEEE802.3, 802.3u
Управление потоком: IEEE802.3ah, back press
MTU: поддержка Jumbo Frame до 9600 байт

Управление

SNMP/Telnet/Console
Каналы: in-band/out-of-band

Console порт Интерфейс: RJ-45
Стандарт: RS-232
Скорость: 9600 б/с

SNMP порт

Интерфейс: RJ45
Стандарт: IEEE802.3
Скорость: 10/100M Auto-Negotiation
Автоопредение типа кабеля: Auto-MDI/MDIX

Дополнительно Обновление: локальное и удаленное в режиме on-line.
EOS: поддержка VCAT, VCG, LCAS
VC increment: VC12 / VC3
Инкапсуляция: GFP / LAPS
Условия работы Температура: от -5 до +50 С
Влажность: от 5 до 95%
Блоки питания с резервированием:
AC 220Вольт (180~260В) или DC  -48Вольт (-36~-72В)
Максимпальная потребляемая мощность: не более 40Вт
Размеры и вес Размеры: 440мм(Ш)x43.6мм(В)x360мм(Г)
Вес: 4.8 кг



Применение

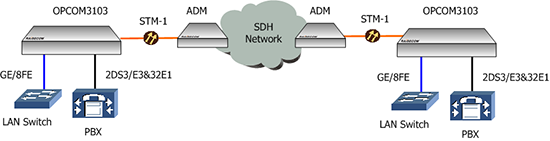

Мультисервисная передача STM-1 TM по схеме "точка-точка", поддержка 2 VCG в режиме Ethernet
Spanning Tree

Мультиплексоры OPCOM3103 включаются в сеть STM-1 по схеме "ring" и "chain" с гибкой настройкой и высокой надежностью передачи данных, реализуется защита 2F SNCP
