Основные характеристики
|
Соответствие стандартам Bellcore, IEEE and ITU
Интегрирован с digit/analogue досупом, diplex, кросс, функциями передачи и преобразования протоколов
Модульная конструкция с 1 слотом uplink и 3 сервисными слотами
Медные и оптические интерфейсы Е1 uplink-а
Функция защиты E1 канала
Горячая замена модулей

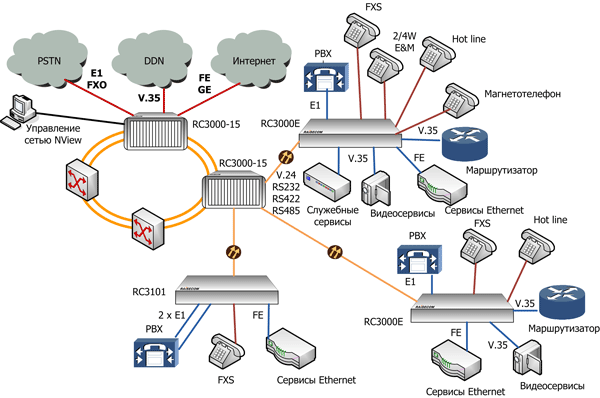

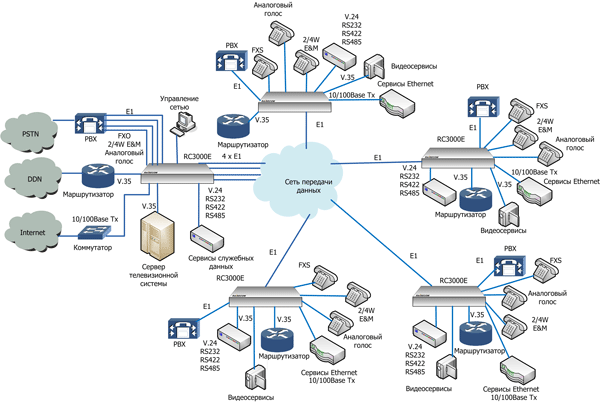

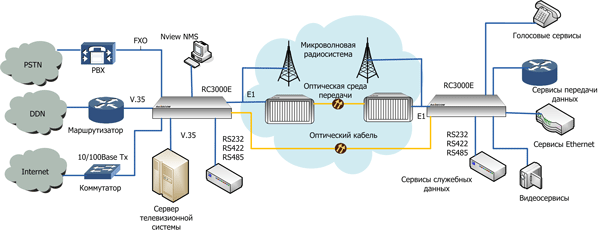

Гибкая топология: точка-точка, звезда, линейная цепь
Поддержка 512×512 crossconnect с дискретизацией 64K
Контроль передачи: local и remote loopbacks
Поддержка функции bert test
Multipoint (multidrop) voice и data интерфейсы
|
|
Голосовые интерфейсы
|
FXO/S: 2/4 Wire E&M
Hot-line(FXS-FXS): magneto telephone
|
|
Интерфейсы данных
|
G.703 co-directional at 64Кб/с
V.24 Synchronous до 128Кб/с
RS232 Asynchronous до 19.2Кб/с
RS422 Asynchronous до 19.2Кб/с
RS485 Asynchronous до 19.2Кб/с
V.35 Synchronous N×64Кб/с
(N=1~31)
10/100 Base-T Ethernet интерфейс N×64Кб/с (N=1~31)
|
|
Доступные сервисные модули
|
|
Uplink модули
|
|
|
Электрические E1 интерфейсные uplink модули
|
RC3000E-UP-8E1
8×E1 75Ом unbalanced, 1 DB37 разъем.
|
|
|
RC3000E-UP-4E1
4×E1 75Ом unbalanced, 8 CC3 разъемов
|
|
|
RC3000E-UP-4E1-BL
4×E1 120Ом balanced, 4 RJ45 разъема.
|
|
Оптический интерфейсный uplink модуль
|
RC3000E-UP-OPTFE-2E1
1 оптический разъем лля uplink-а и 1 медный разъем для downlink-а. Оптичеческий интерфейс передает 8×E1 и 1x100Base-T Fast Ethernet, медный интерфейс передает 2×E1 RJ-45.
|
|
Downlink модули
|
|
|
2-проводный FXS интерфейсный модуль
|
SUB-10FXS
2 провода, 10 интерфейсов, 3× RJ45 разъема.
|
|
2-проводный FXO интерфейсный модуль
|
RC3000-SUB-10FXO
2 провода, 10 интерфейсов, 3×RJ45 разъема
|
|
2/4 проводный E&M trunk интерфейсный модуль
|
RC3000-SUB-8EM
2/4 провода E&M, 8 интерфейсов, 1 SCIC female разъем.
|
|
Magneto Telephone интерфейсный модуль
|
RC3000-SUB-DMT
8 magneto телефонных каналов, 2×RJ45 разъема
|
|
Низкоскоростной 64 Кб/с Co-Directional G.703 данных интерфейсный модуль
|
RC3000-SUB-DC64K
64Кб/с Co-Directional G.703, 4 интерфейса, 2 ×RJ45 разъема.
|
|
Низкоскоростной интерфейсный модуль RS232 асинхронных данных
|
RC3000-SUB-D232
8 каналов, до 19.2 Кб/с, 4×RJ45 разъемов
|
|
Низкоскоростной интерфейсный модуль RS422 асинхронных данных
|
RC3000-SUB-D422
8 каналов, до 19.2 Кб/с, 4×RJ45 разъемов
|
|
Низкоскоростной интерфейсный модуль RS485 асинхронных данных
|
RC3000-SUB-D485
8 каналов, до 19.2 Кб/с, 4×RJ45 разъемов
|
|
Низкоскоростной интерфейсный модуль V.24 асинхронных данных
|
RC3000-SUB-DV24
4 канала, N×64Кб/с(N=1~2) до 128 Кб/с, 4×RJ45 разъемов.
|
|
Высокоскоростной интерфейсный модуль V.35 асинхронных данных
|
RC3000-SUB-DV35
1 канал, N×64Кб/с (N=1~31) DCE, 1 HDB26 female разъем
|
|
Высокоскоростные Ethernet интерфейсные модули
|
RC3000-SUB-DETH
1 канал 10 Base-T Ethernet порт, N×64Кб/с (N=1~31), 1×RJ45 разъем
|
|
|
RC3000-SUB-DETHB
1 канал 10/100 Base-T Ethernet порт, N×64Кб/с (N=1~31), 1×RJ45 разъем
|
|
Модуль инверсного мультиплексирования
|
RC3000-SUB-FE4E1
4 канала E1 с функцией инверсного мультиплексирования, полоса передачи FE до 4E1
|
|
Кабель
|
CBL-VOICE-SCSI50M(40)/NC-3м
|
|
Особенности
|
Программируемые сигнальные A,B биты (таймслот 16; E1 системы)
Поддержка 2 режимов синхронизации : master и recovery
Удаленное управление конфигурации и мониторинг работы
Поддержка таймслота независимо или SA4/SA5 как сетевой канал управления
|
