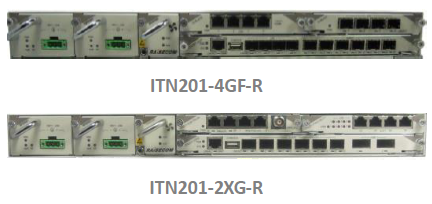

iTN201-R



iTN201-R является Ethernet/MPLS утсройством нового поколения,  специально оптимизированным под доступ и пре-агрегацию в IP/MPLS сетях. Устройства серии iTN201-R обладают высокой пропускной способностью 56Гбит/c и имеют малые габариты в 1U, при этом обладая 2 дополнительными слотами для установки плат расширения. Устройство iTN201-4GF-R имеет 24xGE интерфейса, а  iTN201-2XG-R обладает 4x10GE и 16x1GE интерфейсами. Оборудование серии iTN201-R станет эффективным и недорогим для провайдеров решением для предоставления доступа к различным сервисам в IP/MPLS сетях.


iTN201-R

Ethernet сервисы

IEEE 802.1Q VLAN; 4K active VLANs; QinQ; VLAN translate

MPLS сервисы

MPLS VPWS, VPLS, L3VPN;
LDP for LSP/PW, MPLS-TP, RSVP-TE

PWE3

PW payload type: SAToP, CESoPSN

L3 сервисы

IPv4 Stack и IPv4 hardware forwarding;
OSPF для IPv4, ISIS для IPv4, BGP для IPv4, MP-BGP, VRRP, VRF-Lite

Режим Switching

Режим Store и Forward;
16Мбит буффер обмена
Таблица маршрутизации

До 8К

Таблица MAC адресов

До 32K MAC адресов;
Чтение/добавление/удаление/поиск MAC-адресов

Packet forwarding MTU: 9600 байт;
Storm control для unicast, multicast и broadcast

Link Aggregation

До 16 link aggregation групп;
Гибкость PW redundancy, PW dual-home protection
PW 1:1 и LSP 1:1 на основе ITU-T G.8131;
TE Hot-standby;
ITU-T G.8031 ELPS и ITU-T G.8032 ERPS
Loop detection на Ethernet портах

IP и MPLS OAM

IPv4 ping, IPv4 Traceroute;
LSP Ping/PW Ping/Tunnel Ping/L3VPN Ping;
LSP Traceroute/PW Traceroute/Tunnel Traceroute/L3VPN Traceroute;
Поддержка BFD сообщений;
BFD для OSPF/ISIS/VRRP, BFD для PW/Static LSP/LDP LSP/CR-LSP/Tunnel/IP
MPLS-TP OAM

Поддержка MPLS-TP OAM on PW/LSP/Section based на основе ITU-T G.8113.1;
Поддержка Check сообщений;
Поддержка измерения задержки кадров и потери пакетов;
Поддержка CC/LB/LT/AIS/RDI/APS/LM/DM/CSF

Carrier Ethernet OAM

Поддержка IEEE 802.3ah EFM-OAM управления;
Поддержка аварийных сообщений при перебоя питания;
Поддержка IEEE 802.1ag CFM и ITU-T Y.1731 SLA;
Поддержка Check сообщений;
Поддержка измерения задержки кадров и потери пакетов;
Поддержка ETH -CC/LB/LT/AIS/RDI/LCK/APS/LM/DM/LCK;
Поддержка IEEE 802.1ag CFM and ITU-T Y.1731 SLA over MPLS PW EFP
SAT Поддержка RFC2544 over MPLS PW EFP

ACL

Поддержка MAC/IP/MPLS ACL и L2~L4 ACL MAP;
Поддержка пользовательских ACL;
Поддержка ACL комбинаций с VLAN/CoS/MAC/EtherType;
Поддержка ACLкомбинацийс IP/L4 protocol/DSCP/VRF;
MPLS ACL
QoS Поддержка Port/Trunk/VlanIf/Sub-interface mapping;
Поддержка CoS/DSCP/MPLS EXP mapping; Поддержка SP, WRR, DRR, SP+WRR, and SP+DRR;
До 8 очередей на порт;
Flow-based statistics/mirroring/rate-limiting/redirecting/VLAN-rewriting;
Перезапись 802.1p CoS/DSCP на EVC

MPLS QOS

Поддержка MPLS Pipe and Uniform mode;
Проверка конфигурации между PW/LSP/Port;
H-CAR(Hierarchical bandwidth rate-limit) между PW/LSP/Port

Rate-Limit Поддержка ingress rate-limit and egress rate-limit;

LLDP

Поддержка удаленного опроса и получения информации о стостоянии портов
Зеркалирование Зеркалирование на портах

Синхронизация

Синхронизация согласно ITU-T G.8261/G.8262, поддержка SSM-QL IEEE1588v2 OC/BC/TC
DHCP DHCP Client, Server, relay

Высокая доступность

Поддержка быстрой перезагрузки процессов OSPF,ISIS,BGP
Статистика

Входящая и исходящая статистика на портах/интерфейсах/ Rate-Limit/VPWS/VPLS;
Статистика по ACL

Управление

CLI/ARP/Telnet/Console/SNMP/SSH/SysLog/Trap; Raisecom NMS;
FAN/Power/Temperature/CPU/Memory/Card/Module управление
Безопасность сети

Оповещение о системных ошибках
Классификация клиентов;
Защита паролем;
RADIUS и TACACS+;
Защита CPU;
Port isolation

Управление временем

Конфигурация Таймзоны;
Поддержка SNTP и NTP
DDM Цифровая диагностика SFP









Спецификация

Производительность
(матрица коммутации)

56 Гбит/с

Физические интерфейсы

Порт управления:
1хUSB;
1xSNMP(RJ45)
iTN201-2XG-R:
Сетевые интерфейсы:
2x10Гбит/c XFP порт;
Клиентские интерфейсы:
6x100/1000 Base-X TSFP порт;
iTN201-4GF-R:
Сетевые интерфейсы:
4x1Гбит/c SFP порт
Клиентские интерфейсы:
6x100/1000 Base-X TSFP порт;


Платы расширения

4 GE SFP/GF плата расширения;
2х10GE плата расширения

Питание AC:100~240В;
DC:-48В или 24В

Потребляемая мощность

70Вт при полной нагрузке

Условия работы Температура: -5~50C;
Влажность: 10~90%

Грозозащита

6кВ

Размеры 440*266*44мм

Вес

≤6Kg (без учета модуля расширения)

Совместимость

Стандарты

IEEE802.3 IEEE802.3z IEEE802.3x IEEE802.3ad Link Aggregation IEEE802.1p IEEE802.1Q VLAN IEEE802.1ad QinQ IEEE802.3ah OAM&IEEE802.1ag CFM ITU-T G.8261/G.8262 SyncE ITU-T Y.1731 Services OAM ITU-T G.8031 ELPS ITU-T G.8032 ERPS ITU-T G.8131 MPLS Linear Protection ITU-T G.8113.1 MPLS-TP OAM RFC2544 RFC2328 OSPFv2 RFC1195 IS-IS RFC4271 BGPv4 RFC4760 MP-BGP RFC3031 MPLS Architecture RFC3985 PWE3 RFC4664 L2VPN RFC4762 VPLS RFC2547 BGP/MPLS VPN RFC5036 LDP RFC4447 LDP for PW RFC3209 RSVP-TE RFC5880 BFD RFC5086 CESoPSN RFC4553 SAToP RADIUS TACACS+ SNMPv1/v2c/v3 EMC Class B MEF 9 & MEF 14

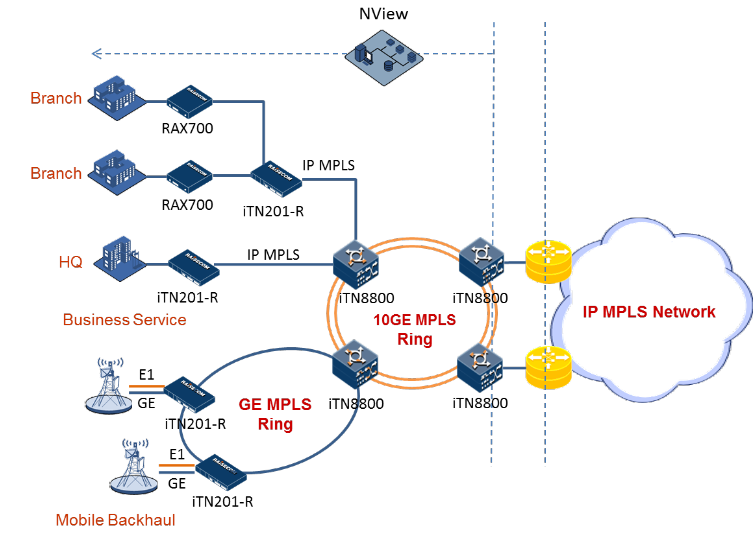

 Применение
