RAX711-R



ISCOM RAX711-R является Ethernet/MPLS терминалом нового поколения, который специально оптимизирован под мультисервисные сети доступа и сети IP/MPLS. Устройство сочетает в себе функционал маршрутизатора и демаркационного устройства, идеально подходит для обеспечения доступа к общественным, деловым и мобильным сервисам, а также помогает провести сеть MPLS на "последней миле". Серия RAX711-R предлагает высокую производительность при небольших габаритах, устройство обладает 2xGE портами со стороны провайдера, 4xGE медными портами на клиентской стороне, а также может быть опционально оснащено 4xE1 портами для передачи TDMoverIP сервисов. Серия RAX711-R обладает комплексным и широким набором функций Layer 2 VPN, Layer 3 VPN, VRF-Lite, PWE3 сервисы с маршрутизацией, MPLS, TDMoP.

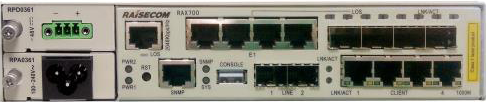

ISCOM RAX711-R

Особенности

Поддержка IP MPLS

Поддержка MPLS функционала, такого как OSPF, ISIS, BGP, MP-BGP, LDP и RSVP-TE для динамического создания MPLS туннелей и PW сервисов

Мультисервисность

Поддержка нескольких типов сервисов, таких как L2VPN, L3VPN, PWE3, VRF-Lite. Наличие 4xE1 интерфейсов для передачи TDMoverIP сервисов

Характеристики

Сервисы Ethernet

IEEE 802.1Q VLAN;
4K активных VLAN;
QinQ;
VLAN translate

Сервисы MPLS

MPLS VPWS, VPLS, L3VPN;
LDP для LSP/PW, MPLS-TP, RSVP-TE

PWE3

PW payload type: SAToP, CESoPSN;
PSN type: MPLS
Настраиваемый jitter buffer & RTP

Layer 3 сервисы

IPv4 Stack и IPv4 hardware forwarding;
OSPF для IPv4, ISIS для IPv4, BGP для IPv4, MP-BGP, VRRP, VRF-Lite

Режим Switching

Режим Store and Forward,
16Мбит switching буфер

Таблица MAC-адресов до 32K MAC-адресов
Добавление/удаление/чтение/поиск MAC-адресов
Просмотр статистики MAC-адресов

Route table

до 4K FIB table

Прохождение пакетов MTU: 9600 байт(по умолчанию 1500 байт)
Storm control

Link Aggregation

Возможность создания до 8 LA групп;
распределение нагрузки на основе MAC, MPLS меток и IP адресов
Защита PW резервирование, PW dual-home защита;
PW 1:1 и LSP 1:1 на основе ITU-T G.8131;
TE горячая замена;
ITU-T G.8031 ELPS & ITU-T G.8032 ERPS;
Loop detection на портах

IP and MPLS OAM

IPv4 ping, IPv4 Traceroute
LSP Ping/PW Ping/Tunnel Ping/L3VPN ping;
LSP Traceroute/PW Traceroute/Tunnel Traceroute/L3VPN Traceroute;
Поддержка BFD сообщений;
BFD для OSFP/ISIS/VRRP, BFD для PW/Static LSP/LDP LSR/VR-LSP/CR-LSP/Tunnel/IP
MPLS-TP OAM Поддержка MPLS-TP OAM на PW/LSP/Section на основе ITU-T G.8113.1;
Поддержка Check сообщений;
Поддержка Hardware-based Frame Delay и Packet Loss Measurement;
Поддержка CC/LB/LT/AIS/RDI/APS/LM/DM/CSF

Carrier Ethernet OAM

Поддержка IEEE 802.3ah EFM-OAM link managment;
поддержка IEEE 802.1ag CFM and ITU-T Y.1731 SLA;
поддержка check message;
Поддержка Hardware-based Frame Delay и Packet Loss Measurement;
Поддержка ETH-CC/LB/LT/AIS/RDI/LCK/APS/LM/DM/LCK;
Поддержка IEEE 802.1ag CFM и ITU-T Y.1731 SLA over MPLS PW EFP
SAT Поддержка RFC2544 over MPLS PW EFP

ACL

Поддержка MAC/IP/MPLS ACL и L2~L4 ACL MAP;
Поддержка user defined ACL;
Комбинированные MAC ACL вместе с VLAN/CoS/MAC/EtherType;
Комбинированные IP ACL вместе с IP/L4 протоколами/DSCP/VRF;
Комбинированные MPLS ACL c MPLS Label/MPLS EXP
QoS Поддержка Port/Trunk/VlanIf/Sub-interface mapping;
Поддержка CoS/DSCP/MPLS EXP mapping;
Поддержка SP, WRR, DRR, SP+WRR, and SP+DRR scheduling;
Поддержка port-based/flow-based shaping;
До 8 очередей на порт;
Flow-based statistics/mirroring/rate-limiting/redirecting/VLAN-rewriting;
Rewriting of 802.1p CoS/DSCP per EVC;
Поддержка Weighted Random Early Detection, weight 0-15

MPLS QoS

Поддержка MPLS Pipe и режима Uniform;
Проверка широкополосной конфигурации между PW/LSP/Портами;
H-CAR(Hierarchical bandwidth rate-limit) между PW/LSP/Портами
Rate-Limit Поддержка ingress rate-limit и egress rate-limit;

LLDP

Discovery remote base on link layer;
Получение информации о соединениях удаленно
Зеркалирование Зеркалирование между портами;
Отдельная конфиграция зеркалирования на входящих/исходящих портах и порту CPU

Синхронизация

Синхронизация согласно ITU-T G.8261/G.8262, поддержка SSM-QL
DHCP Поддержка DHCP клиента
Статистика

Входящая и исходящая статистика по портам/интерфейсам/Rate-limit/VPWS/VPLS

Управление

CLI/ARP/Telnet/Console/SNMP/SSH/SysLog/
Trap;
Raisecom NMS
Мониторинг Вентилятора/Питания/Температуры/CPU/Памяти
Безопасность Классификация пользователей и защита паролем;
Radius и Tacacs+;
CPU protection;
Port isolation

Управление временем

Поддержка SNTP и NTP;
настройка тайм-зоны
DDM SFP цифровая диагностика











Спецификация

Производительность

Матрица коммутации 8 Гбит/с

Физические интерфейсы

Порт управления: 1xConsole (USB);
Network интерфейс: 2xGE SFP;
Клиентский интерфейс: 4xGE combo;
1x2Mbit/2MHz Clock интерфейс (RJ45);
4xE1 интерфейс(RJ45/DB37)

Питание

AC: 220V
DC:-48V

Условия работы

Температура: -10 ~ 50 С
Влажность: 10%~90%

Размеры 220(В)*180(Ш)*43.6(Г) мм

Вес

≤3.5 кг

Грозозащита 6kV

Совместимость

Стандарты

IEEE802.3
IEEE802.3z
IEEE802.3x
IEEE802.3ad Link Aggregation
IEEE802.1p
IEEE802.1Q VLAN
IEEE802.1ad QinQ
IEEE802.1D Spanning Tree Protocol
IEE802.1w RSTP
IEEE802.1s MSTP
IEEE802.1x Security
IEEE802.3ah OAM
IEEE802.1ag CFM
ITU-T Y.1731 Services OAM
ITU-T G.8031 ELPS
ITU-T G.8032 ERPS
ITU-T G.8131 MPLS
ITU-T G.8113.1 MPLS-TP OAM
RFC2544
RFC2328 OSFPv2
RFC1195 ISIS
RFC4271 BGPv4 RFC4760 MP-BGP
RFC3031 MPLS Architecture
RFC3985 PWE3
RFC4664 L2VPN
RFC4762 VPLS
RFC2547 BGP/MPLS VPN
RFC5036 LDP
RFC4447 LDP for PW
RFC3209 RSVP-TE
RFC5880 BFD
RFC5086 CESoPSN
RFC4553 SAToP
RADIUS TACACS+
IGMP v1/v2/v3
SNMPv1/v2c/v3
CE marking
EMC Class A
MEF 9 & MEF 14

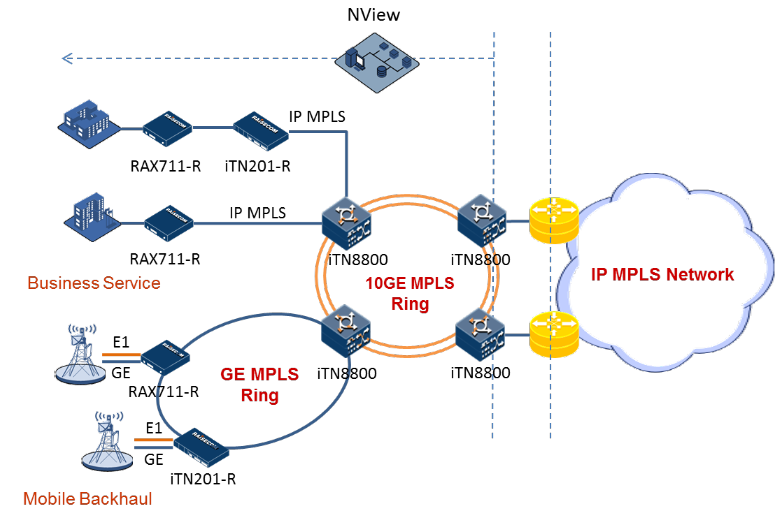

 Применение
