Снят с производства. Нет в продаже.

 Многоканальный цифровой оптический видео мультиплексор RCVS1000 применяется для передачи несжатого видео потока, звука высокого качества, Fast Ethernet, телефонный сигнал и данных в обоих направлениях (RS232, RS422, RS485 и сухих контактов) по одному оптическому волокну с применением технологии WDM на расстояние до 60 км. Оптические и электрические порты этого мультиплексора соответствуют международным стандартам и надёжно работаю в любых условиях. Серия  RCVS1000 многоканальных цифровых оптических видео мультиплексоров включает 2 типа устройств: передатчики RCVS1000-50xA (стационарный) и приёмники RCVS1000-60xA (модуль в шасси). Устройства, выполненные   в виде модулей, могут быть установлены в управляемые 12-слотовые 6U шасси RC006-12  для удаленного управления по SNMP.

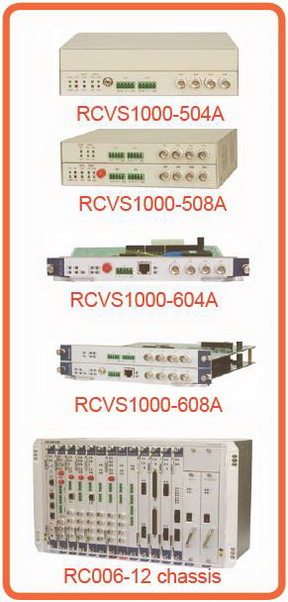

 Многоканальный цифровой оптический видео мультиплексор RCVS1000

Основные особенности

Корректное завершение сеанса связи в случае внезапных сбоев электропитания (Dying Gasp function)
Защита от скачков напряжения (функция Anti-Surge)
Защита от молний и электростатических разрядов

Видео

Четыре канала для видео
Передача несжатого видео потока с хорошим качеством картинки
Стандарты передачи видео GB12365-90, EN 50132-5-2001

Поддерживает PAL, NTSC, SECAM и многие другие общепринятые CCIR форматы видео сигнала
Тип интерфейса: BNC
 Дифференциальное усиление: <2%
Дифференциальная фаза: <2 град
Отношение сигнал/шум: >62 дБ
Импеданс: 75 Ом
Полоса пропускания: DC~6.5МГц
Дискретизация: 8 бит

Данные

RS-232, RS-422 и RS-485 (2/4 провода)
Разъём: коммутационная панель
Скорость: 115,2 Кбит/с

Аудио

Качество звука: CD Audio
Разъём: коммутационная панель
Полоса: от 20 Гц до 20 КГц
Входной импеданс: 600 Ом
Выходной импеданс: несущественный
Входное напряжение: 5-40 мВ
Суммарный коэффициент гармоник: < 1%

Ethernet

IEEE802.3, IEEE802.1d Spanning Tree прозрачная передача
Разъём: RJ45
Скорость: 10/100Mбит/с и FDX/HDX автоопределение

FXO/FXS

Разъём: коммутационная панель
Код: A Law
Полоса: 200 - 3400 Гц
Скорость: 64 Кбит/с

Оптический интерфейс

Тип интерфейса: FC/PC
Код: 8В10В
Тип волокна: одноволоконный одномодовый

Сухие контакты

Разъём: коммутационная панель
Контакт: 220В AC, 1 А, 220 Вт
Время срабатывания: 0,5 мс максимум

Удаленное управление

Конфигурирование и определение состояния удаленного устройства через локальный модуль





  Шасси

RCVS1000-604A


RC006-1, RC006-12

RCVS1000-608A

RC006-1, RC006-12







    Спецификация

Габариты

RCVS1000-504A 33*200*170м (В*Г*Ш)

RCVS1000-604A

240*25*240(мм) (В*Г*Ш)

Условия эксплуатации

Рабочие условия

Температура: -40~85 градусов Сº
Влажность: <=90% (25 градусов Сº)

Условия хранения

Температура: 40~85 градусов Сº
Влажность при хранении: <= 90% (без конденсации)

Стандарты и протоколы

B/T 12365-1990

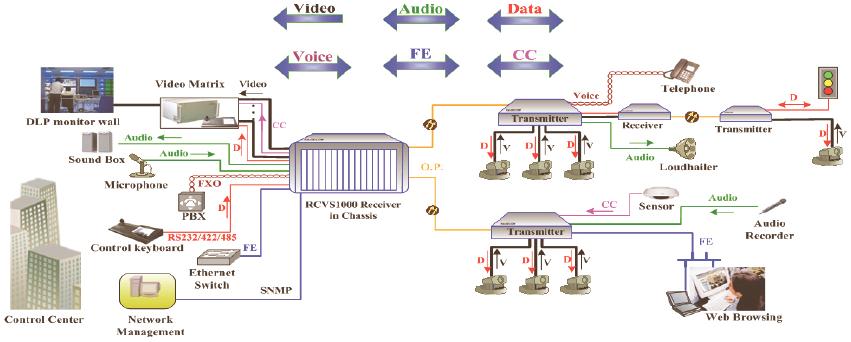

    Применение
