Обзор OLT ISCOM5508

05.11.2015 10:42

Содержание

Технология PON
Назначение OLT5508(rev.B)
Комплект поставки
Интерфейсы
Инсталляция OLT5508(rev.B)
Включение устройства и первоначальная настройка

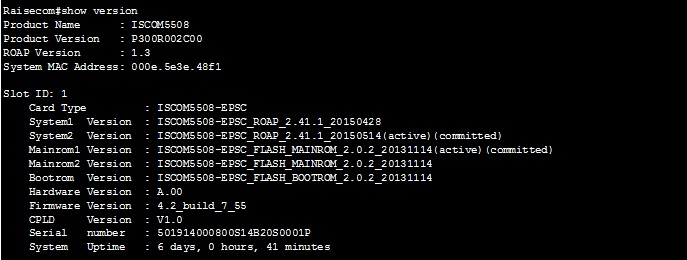

Интерфейс CLI
Заключение

Технология PON

PON(Passive optical network) – пассивная оптическая сеть. Одной из основных задач современных телекоммуникационных сетей является предоставление абонентам наибольшей полосы пропускания при минимальных затратах. Эту задачу в полной мере решает технология пассивных оптических сетей – PON.

Главная особенность технологии PON заключается в том, что между модулем центрального узла OLT(Optical Line Terminal) и абонентскими устройствами ONU(Optical Network Unit) образуется полностью пассивная оптическая сеть, обладающая структурой дерева. В промежуточных узлах располагаются устройства, которые не требуют питания и обслуживания, их называют – сплиттеры или разветвители. Таким образом, один центральный приемопередающий терминал OLT может передавать информацию большому числу абонентских устройств ONU. Поэтому технология PON обладает рядом преимуществ, среди которых можно выделить:

Отсутствие активного оборудования в промежуточных точках между оператором и клиентом
Эффективное использование полосы пропускания сети;
Высокая скорость передачи данных;
Экономия оптического волокна;
Масштабируемость, так как древовидная структура сети позволяет подключать новых абонентов наиболее экономичным способом;
Возможность резервирования канала до абонента.

В данном обзоре рассматривается оптический линейный терминал для сетей GEPON производства компании Raisecom – OLT GEPON ISCOM5508(rev.B)

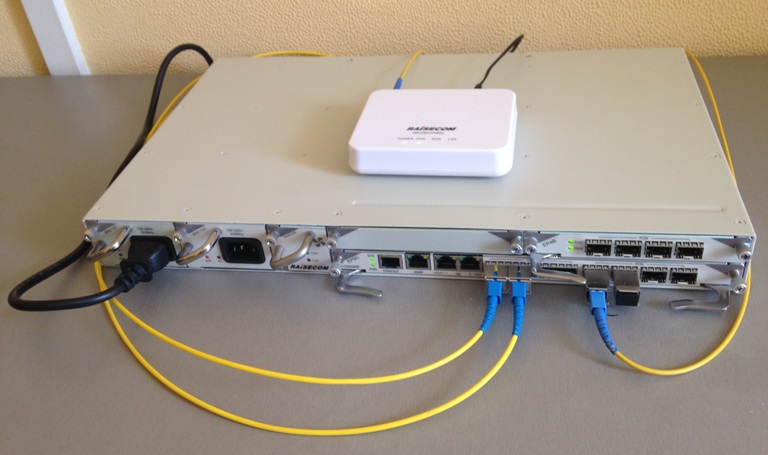

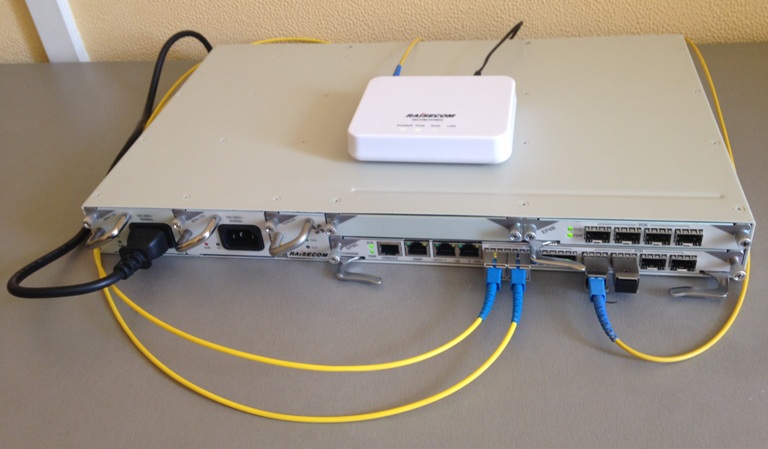

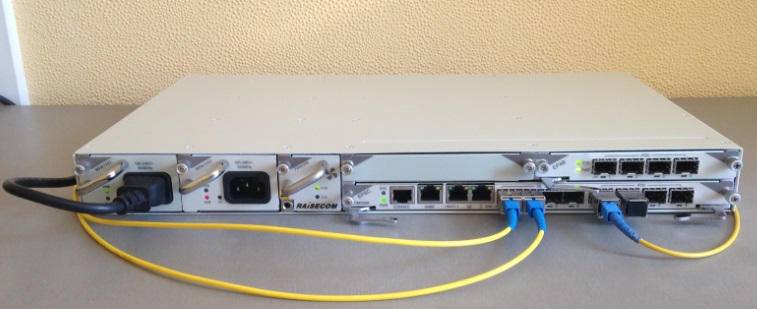

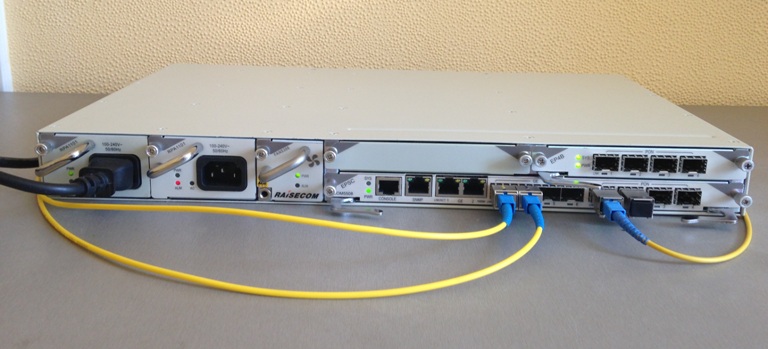

OLT5508(rev.B) с подключенным клиентским ONU-устройством:

Назначение OLT5508(rev.B)

OLT ISCOM5508(rev.B) является 1U 19" линейным оптическим терминалом, предназначенным для сетей GEPON малой и средней емкости. Оборудование представляет собой шасси для установки плат и сменных блоков питания AC 220 Вольт и / или DC -48 Вольт или DC +24 Вольт. ISCOM5508 поддерживает до 12 GEPON одноволоконных WDM интерфейсов для подключения абонентских устройств ONU и до 6 портов GE (4 x 1000 Base-X GbE SFP + 2 x 10/100/1000 Base-T Ethernet) для uplink для подключения к магистральной сети оператора связи.

ISCOM5508 обладает широким спектром функций: 4096 меток VLAN, QinQ, Selective QnQ, 32K MAC, ARP Inspection, ACL, QoS, TACACS+, RADIUS, DHCP Relay Option 82 / DHCP Snooping , Storm-Control, Port Security MAC, IP Source Guard, STP / RSTP/ MSTP, Triple churning, Prevent DOS Attacking, Port isolation (Traffic Segmentation), P2P access control, ITU-T G.8031 / G.8032 ERPS, LLDP, MVR, LACP, IGMP Snooping и др

Подробную информацию о характеристиках OLT ISCOM5508 можно найти на сайте Raisecom: https://www.dealer.su/equipment/gepon/iscom5508/

ISCOM5508 поддерживает до 768 ONU и является оптимальным решением для развертывания gepon в коттеджном поселке и предоставления услуг доступа в Интернет, IP-телефонии и IP-телевидения / КТВ в частном секторе. Поддерживается удаленное управление по SNMP при помощи программы управления Raisecom NVIEW.

ОLT ISCOM5508 поддерживает все абонентские устройства линейки ONU GEPON

Применение OLT5508(rev.B) в дереве PON:

Комплект поставки

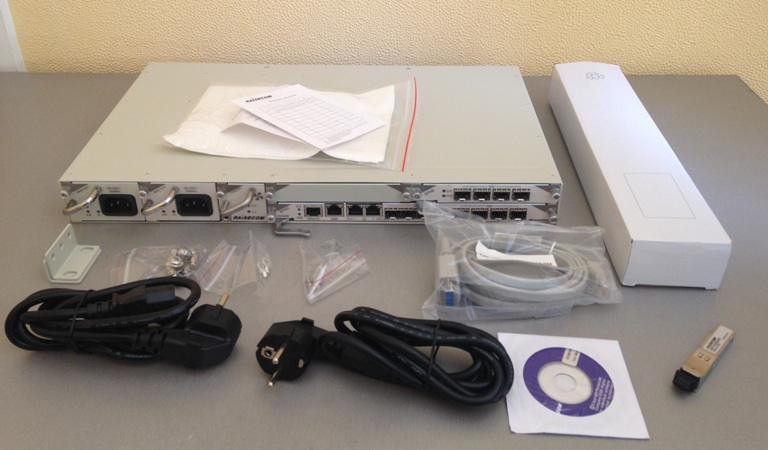

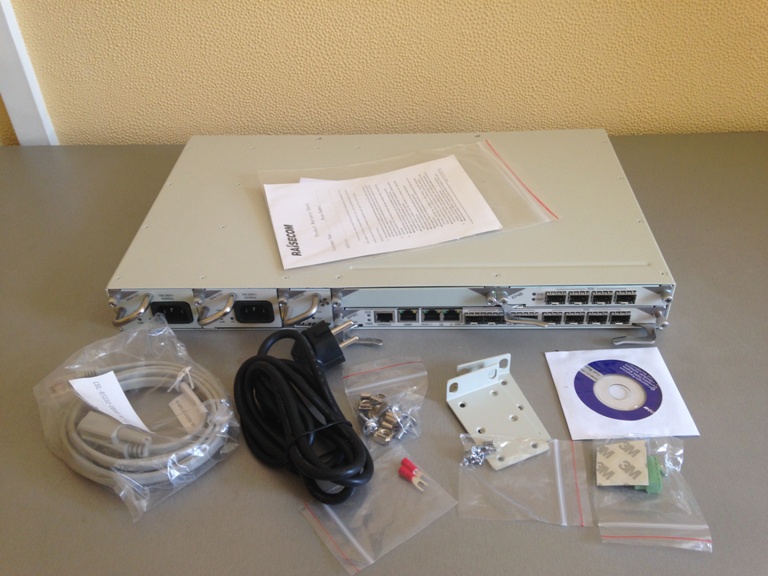

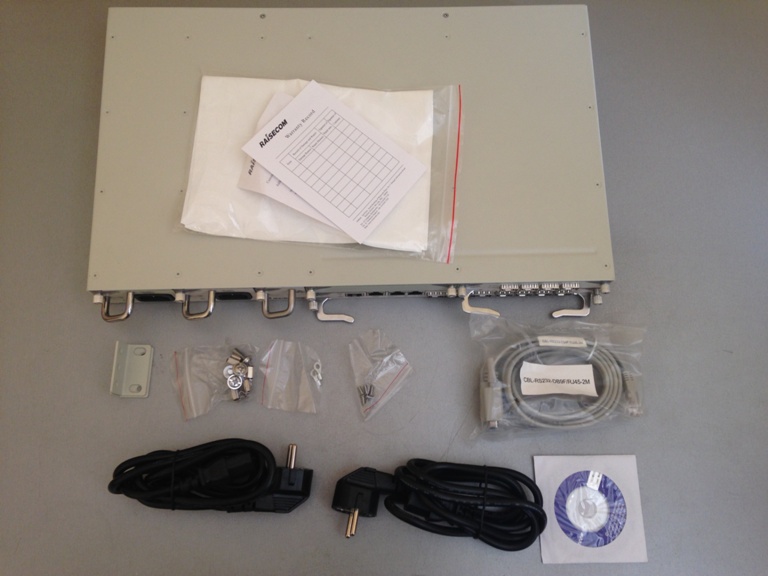

OLT поставляется в картонной упаковке и имеет следующий набор поставки:

OLT ISCOM5508;
кабель заземления – 2шт.;
приспособления для крепления в стойку;
консольный кабель RS232;
Кабель для подключения эл. питания – 2шт;
Гарантийный талон;
CD-диск с User Manual;

Устройство OLT5508 обладает следующими габаритами 440(W) * 220(D)* 44,45(H) mm

Стоит отметить, что в комплект поставки входят SFP-модули, которые в случае поломки могут быть легко заменены:

В шасси ISCOM5508 устанавливается одна плата ISCOM5508-SMC, а также опционально одна или две платы ISCOM5508-EP4. ISCOM5508-SMC является платой управления и коммутации, имеет 1 консольный порт RS-232 , 1 порт 10/100 Base-T Ethernet для удаленного управления по Telnet / SSH2 / SNMP , 4 порта 1000 Base-X GbE SFP для uplink, 2 порта 10/100/1000 Base-T Ethernet для uplink и 4 порта GEPON SFP для подключения клиентских ONU. Порты uplink SFP поддерживают установку как дальнобойных WDM модулей, так и “цветных” CWDM модулей.

Платы ISCOM5508-EP4 имеют 4 pon интерфейса для downlink в виде слотов SFP для установки модулей PON SFP с поддержкой диагностики SFP DDI или без поддержки диагностики SFP DDI.

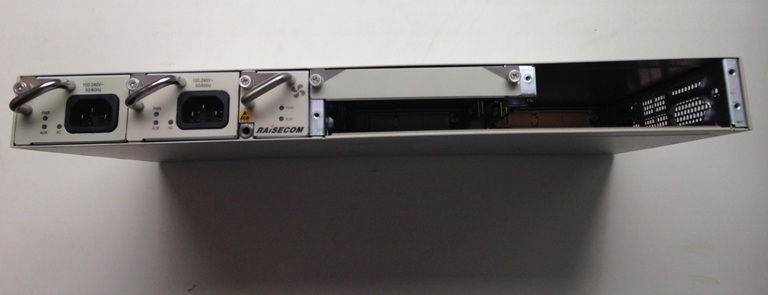

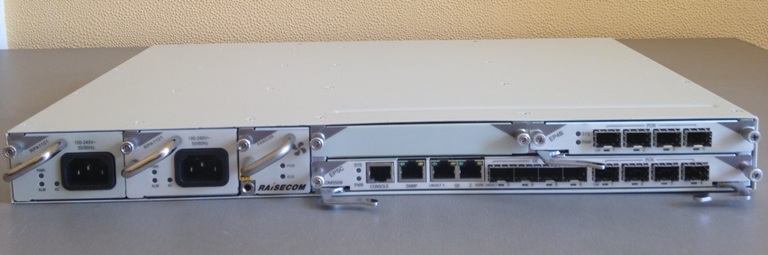

Шасси ISCOM5508:

Плата ISCOM5508-SMC:

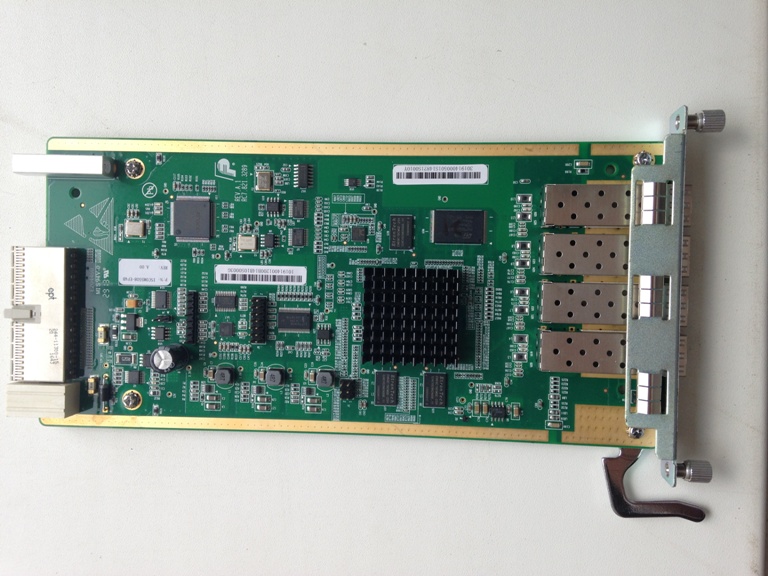

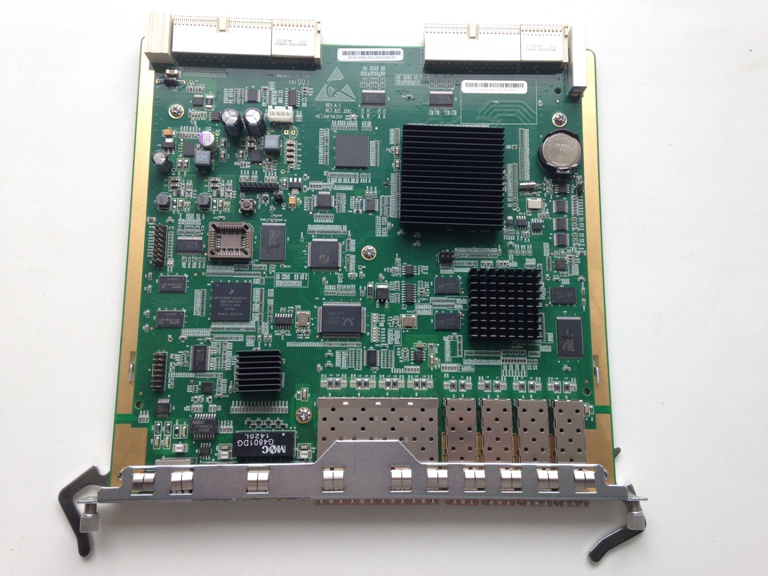

Плата ISCOM5508-EP4:

Интерфейсы

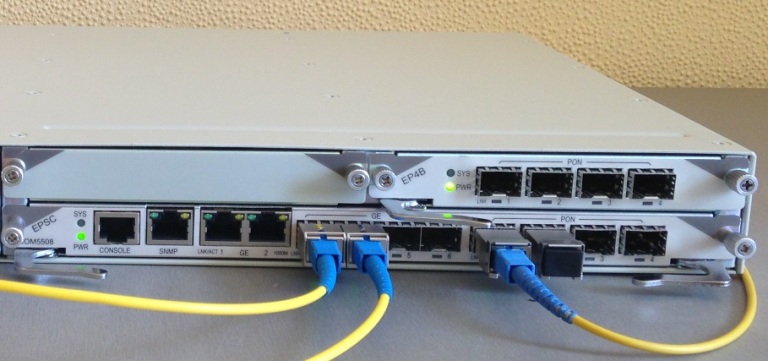

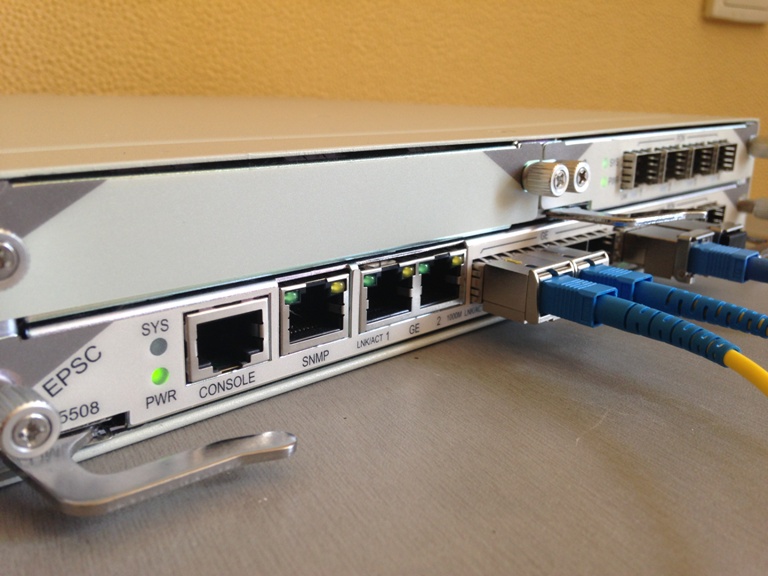

Станционный терминал OLT5508(rev.B) имеет следующий набор интерфейсов:

Интерфейс GEPON	до 12 портов GEPON для установки одноволоконных модулей SFP (1000BASE-PX20-D-SP или 1000BASE-PX20-D-M-SP) одномодовый, прием 1310 нм, передача 1490 нм симметричный 1.25Гбит/с , до 20 км макс. коэффициент деления 1:64 индикаторы LNK, ACT
Интерфейс управления по Telnet / SNMP	1 х 10/100 Base-TX разъем RJ-45
Сетевой интерфейс	4 х 100/1000 BASE-X SFP и 2 x 10/100/1000 Base-T RJ45

Для мониторинга текущего состояния имеются несколько индикаторов на устройстве, позволяющих диагностировать проблему даже неопытному пользователю.

Инсталляция OLT5508(rev.B)

Далее рассматриваются особенности инсталляции OLT5508 Rev.B.

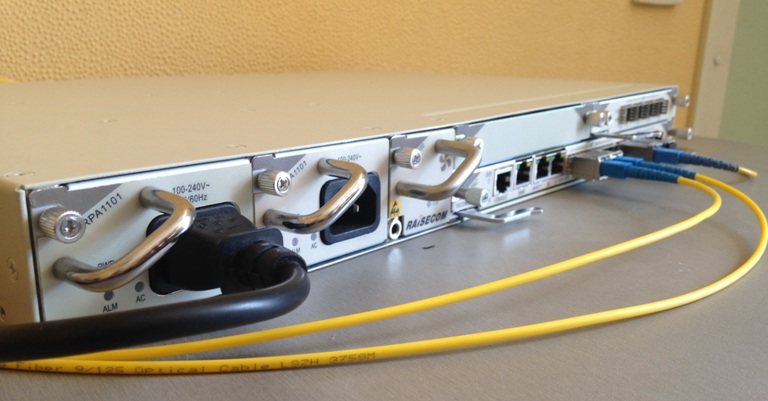

Питание устройства осуществляется с помощью блоков питания AC 220В / 48В DC / +24v в зависимости от модели OLT.OLT ISCOM5508 обладает модульной архитектурой, это обеспечивает резервирование питания и возможность замены блоков питания.

Оптический терминал OLT ISCOM5508(rev.B) может монтироваться в стойку 19” с использованием специальных «ушей», а также может быть установлен на телекоммуникационную полку.

Включение устройства и первоначальная настройка

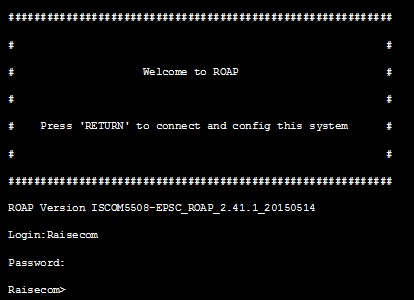

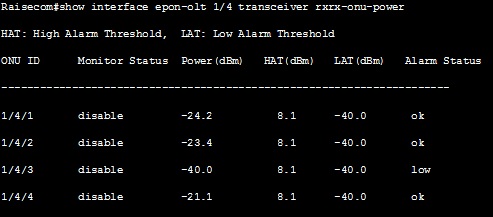

Для включения устройства необходимо подключить питание. После чего для управления OLT5508 необходимо подключиться к устройству, используя консольный кабель и консольный порт или TELNET при подключении сетевым кабелем в порт SNMP. После этого будет осуществлен доступ к интерфейсу командной строки CLI.

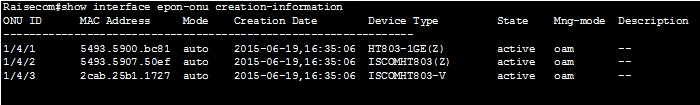

Далее на устройстве выполняется настройка интерфейса управления, настройка режима регистрации абонентских устройств и настройка VLAN для разнесения абонентской сети и сети управления. В зависимости от потребностей оператора, настраиваются дополнительные опции, поддерживаемые устройством.
